Постоянный и мигрирующий антистатический ABS: сравнение срока службы и примеры применения

1. Почему антистатическое действие не всегда долговечно

В производстве электроники и прецизионной упаковки покупатель может столкнуться со скрытой проблемой: материал проходит контроль при отгрузке, но через несколько месяцев поверхностное сопротивление вырастает с 10⁸ Ом до более чем 10¹² Ом, и антистатическая функция фактически исчезает. Контакт с химическими веществами и повторные протирки могут вызвать набухание и рост сопротивления. Менее заметны выделение и истощение мигрирующих добавок: молекулы выходят на поверхность, со временем удаляются или теряются, а сопротивление дрейфует. Контроль при отгрузке не показывает будущую потерю свойств.

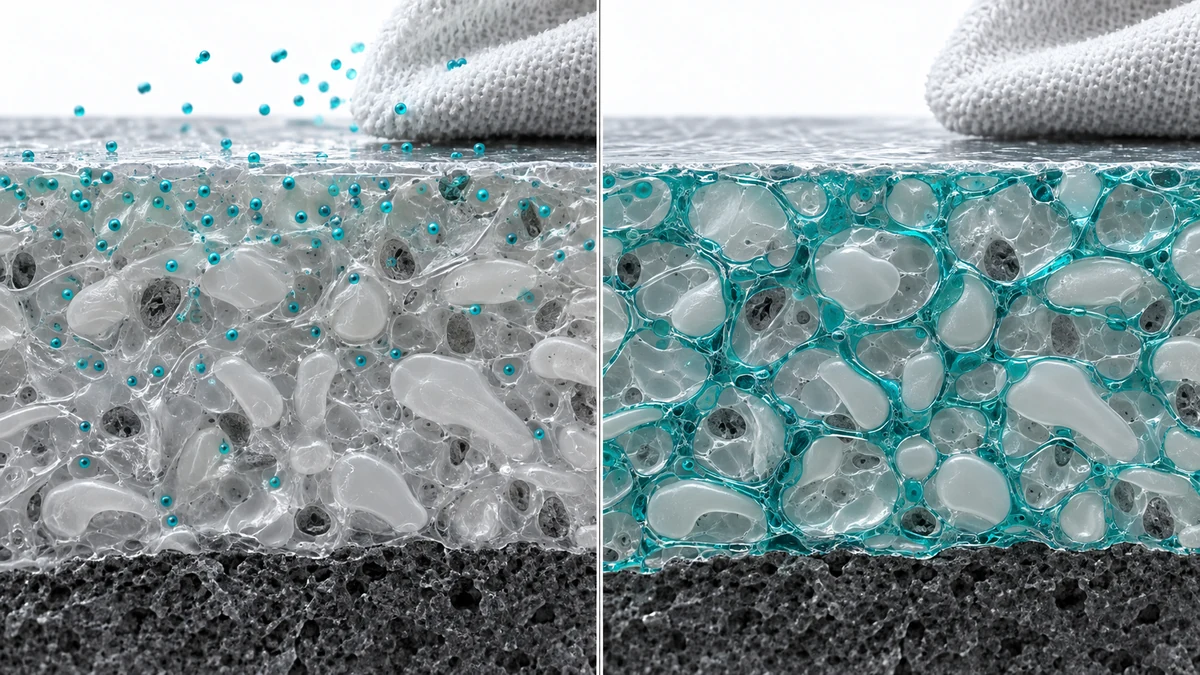

Причина заключается в технологии антистатической добавки. Мигрирующие добавки обычно представляют собой низкомолекулярные ПАВ, например четвертичные аммониевые соли или эфиры глицерина. В ABS они перемещаются к поверхности детали и формируют слой для отвода заряда, который постепенно расходуется при протирке, мытье и трении. Постоянные полимерные антистатики, напротив, образуют в ABS взаимопроникающую или дисперсную полимерную фазу и создают внутренние пути отвода заряда без постоянного выделения на поверхность.

DGK-ABS KJD678R-BZ и DGK-ABS KJD910R компании DEYU plastics представляют эти два подхода и позволяют провести полезное инженерное сравнение. Спецификация KJD910R и численные данные случаев ниже взяты из переданного материала статьи; перед закупкой их следует сверить с актуальными подписанными техническими документами и протоколами испытаний.

2. Две марки и два технологических подхода

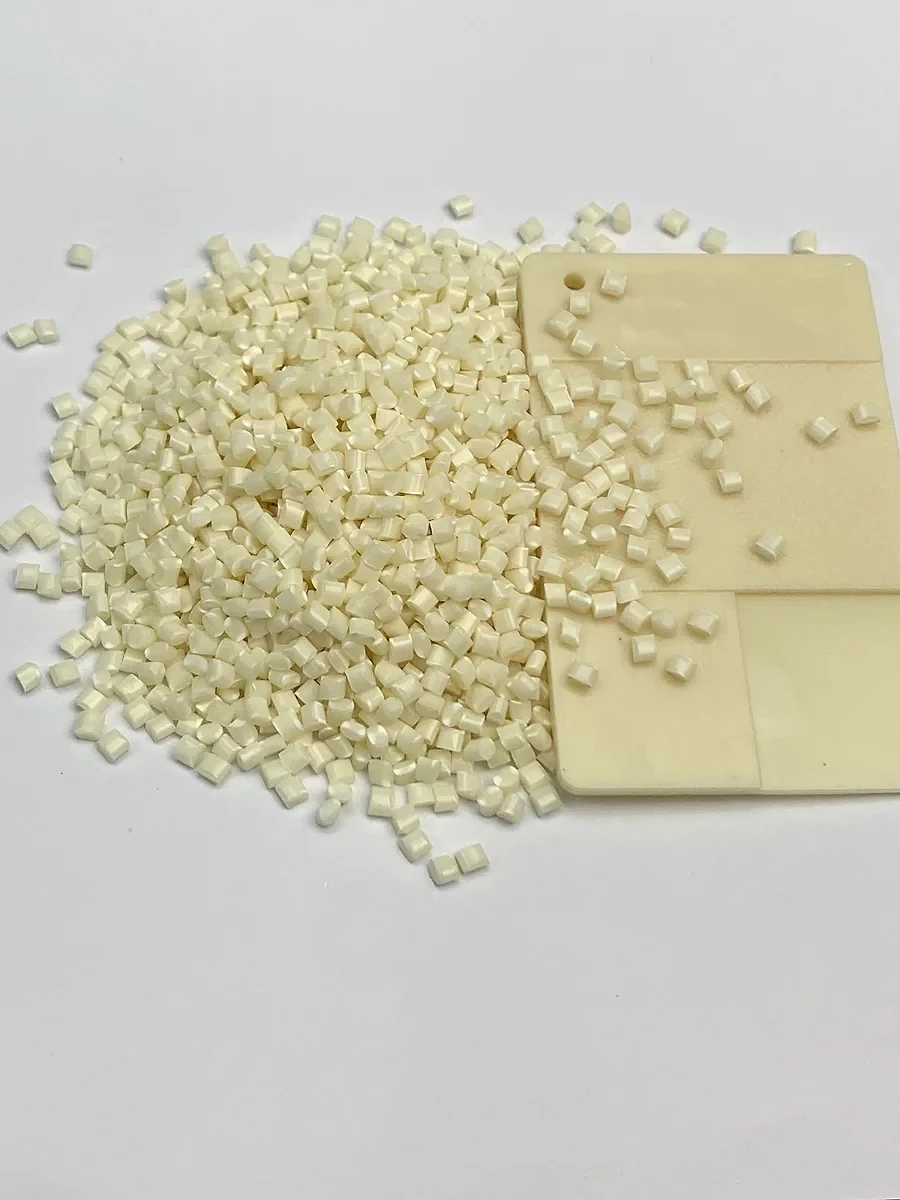

DGK-ABS KJD678R-BZ: постоянный антистатик на основе полимерного сплава

Эта марка ABS модифицирована постоянным антистатическим полимерным сплавом и выпускается в виде натуральных, бежевых гранул. Опубликованный электрический показатель — поверхностное сопротивление 10⁷–10⁹ Ом. В паспорте указаны прочность при изгибе 52 МПа, модуль при изгибе 1921 МПа, ударная вязкость по Изоду с надрезом 24 кДж/м² и по Шарпи с надрезом 21 кДж/м². ПТР составляет 22 г/10 мин, плотность 1,06 г/см³, температура тепловой деформации 80°C. Рекомендуются сушка при 85°C в течение 4–5 часов, литье при 195–210°C и форма 70°C. В исходном паспорте для сопротивления указаны GB/T 1401-2002 и единица Ом·см; в подписанном протоколе это нужно уточнить, поскольку поверхностное сопротивление, поверхностное удельное сопротивление и объемное удельное сопротивление не тождественны.

DGK-ABS KJD910R: экономичная система с контролируемым выделением добавки

Переданное описание позиционирует эту марку как экономичную композицию с добавками внутри материала для краткосрочного оборота и помещений с низким уровнем статического заряда. Заявленный диапазон поверхностного сопротивления 10⁹–10¹¹ Ом; ПТР 26 г/10 мин облегчает изготовление тонкостенных, вытянутых и сложных небольших деталей. Также приведены прочность при растяжении 40 МПа, ударная вязкость по Шарпи без надреза 35 кДж/м², модуль при изгибе 2495 МПа, HDT 82°C и UL 94 HB. Соответствие RoHS заявлено в исходном описании; для заказанного состава следует получить подтверждающий документ. Отдельная страница KJD910R на этом сайте сейчас не опубликована, поэтому несуществующая товарная страница не создается.

Различие подходов создает разные риски по сроку службы, даже если оба материала проходят первоначальную электрическую приемку.

3. Подтверждения по отдельным факторам срока службы

3.1 Чувствительность к влажности

Механизм отвода заряда у многих мигрирующих ПАВ сильно зависит от влажности воздуха. Приведенное в исходной статье стороннее сравнение сообщает, что при снижении относительной влажности с 50% до 15% поверхностное удельное сопротивление ABS с неионогенной мигрирующей добавкой выросло с 2,1 × 10⁸ до 4,3 × 10¹⁰ Ом/кв., примерно в 205 раз. У сравниваемого ABS с постоянным антистатиком показатель изменился с 3,2 × 10⁸ до 4,8 × 10⁸ Ом/кв., примерно в 1,5 раза. Исходный отчет не предоставлен, поэтому числа иллюстрируют заявленное сравнение, а не подтвержденное испытание любой из двух марок DEYU.

Сравнение показывает возможное ухудшение примерно на два порядка у системы, чувствительной к влажности, в сухом зимнем цехе или на складе. Сеть постоянного полимерного сплава рассчитана на меньшую зависимость от влаги, адсорбированной поверхностью. Соответствие KJD910R и KJD678R-BZ конкретному пределу при низкой влажности все равно проверяют на готовой детали: сторонние образцы не доказывают показатели этих марок.

3.2 Сохранение свойств после протирки и износа

Когда поверхностный слой мигрирующей системы удален, добавка из глубины может восполнить его, но скорость восполнения и оставшийся запас со временем снижаются. Описание KJD910R ограничивает применение краткосрочным оборотом и помещениями с низкими статическими требованиями: срок службы становится явной границей выбора. Результаты заказчиков DEYU с другой постоянной маркой помогают понять предполагаемое поведение KJD678R-BZ, но не заменяют прямое испытание срока службы KJD678R-BZ.

3.3 Случай 1: панели медицинских мониторов

Условия и отказ. Производитель медицинской техники изготавливал прозрачные панели монитора из обычного ABS с напыленным антистатическим покрытием. При отгрузке сопротивление соответствовало требованиям. В отделении интенсивной терапии медсестры протирали оборудование 75%-ным спиртом два-три раза в день. Через три-шесть месяцев покрытие стерлось; притянутая статикой пыль мешала считывать показания экрана.

Механизм отказа. Напыленное покрытие было физической поверхностной обработкой. Повторные протирки спиртом удаляли или повреждали его, и частая очистка исчерпала слой раньше ожидаемого срока. Этот отказ покрытия нельзя считать измеренным сроком службы KJD910R с добавкой в массе: это разные технологии.

Замена и испытания. Заказчик перешел на прозрачную постоянную антистатическую марку DEYU DGK-ABS KJD890-TM из того же широкого семейства полимерных сплавов, что и KJD678R-BZ. После 500 циклов протирки 75%-ным спиртом заявленный дрейф сопротивления был меньше одного порядка, а значение осталось в области 10⁸–10⁹ Ом/кв. При 15% RH изменение также было меньше одного порядка. После выдержки в воде при 60°C в течение 24 часов сопротивление, по сообщению заказчика, выросло менее чем на 30%.

Серийный результат и предел переноса. В переданном описании сообщается о 150 000 поставленных деталей и отсутствии жалоб. Это подтверждает применение KJD890-TM в данном проекте монитора. Хотя KJD678R-BZ относится к постоянному полимерному подходу, нельзя автоматически переносить на него ту же долговечность при протирке и те же электрические значения; марку проверяют на целевой детали. Ее натуральный бежевый цвет подходит для непрозрачных изделий, например IC- и SMT-лотков.

3.4 Случай 2: оборотный лоток для плат SMT-линии

Условия. Производителю электроники требовался оборотный лоток для плат размером 350 × 250 × 20 мм. На нем было несколько позиционирующих пазов глубиной 8 мм; масса детали составляла около 310 г. Лоток отливали в одноместной форме на прессе с усилием смыкания 180 тонн.

Первоначальные проблемы. При использовании мигрирующего антистатического ABS другого поставщика сопротивление у краев пазов и в центре отличалось более чем на порядок. После удаления облоя и ультразвуковой мойки антистатические свойства отдельных зон ухудшались. Неравномерные показания указывали на неоднородный функциональный поверхностный слой.

Переход и проба. После перехода на KJD678R-BZ специалисты DEYU изучили машину и форму до пробы и адаптировали текучесть материала под линию. В переданном отчете разброс сопротивления по лотку составлял менее половины порядка, а изменение после ультразвуковой мойки — менее 0,5 порядка. При ударной вязкости по Изоду с надрезом 24 кДж/м² по паспорту пазы не трескались при повторном обращении с платами в описанной пробе.

Вывод для выбора. Когда деталь надо очищать после литья или требуется стабильность сопротивления в разных точках, постоянная система может дать более долгий срок и лучше контролируемую карту сопротивления. Сетку точек и число циклов очистки фиксируют в плане приемки заказчика.

3.5 Случай 3: дефект литья и его устранение

Проблема. При изготовлении небольших коробок для электронных компонентов из KJD910R заказчик обнаружил серебристые полосы и пузыри. Часть показаний оказалась ниже заданного диапазона сопротивления, а антистатический результат не соответствовал цели.

Диагностика. DEYU связала дефекты с недостаточной сушкой. В предоставленной инструкции к KJD910R указаны 85°C и 4–5 часов; заказчик сушил материал только два часа. Влага в ABS вызывает полосы и пузыри, ухудшает ударные свойства и делает электрические показания неоднородными.

Коррекция. DEYU предложила сушить 4–5 часов, предпочтительно в осушающей сушилке; удерживать цилиндр в пределах 195–210°C и ниже 220°C во избежание пожелтения и повреждения добавки; отделить шнек и цилиндр от материалов с техническим углеродом. Перед сменой сырья рекомендована продувка чистым ABS в течение 10–15 минут для уменьшения перекрестного загрязнения.

Результат и вывод. После коррекции, согласно переданному описанию, полосы и пузыри исчезли, сопротивление вернулось в заявленный диапазон 10⁹–10¹¹ Ом и межпартийная согласованность улучшилась. Исходная статья считает, что система KJD910R с внутренней добавкой чувствительнее к температурной истории и переработке, чем постоянная система, и предполагает, что KJD678R-BZ может упростить управление процессом там, где трудно строго контролировать сушку и температуру. Это гипотеза выбора, а не прямой сравнительный опыт: экономичная система требует дисциплины по сушке, температуре и очистке оборудования, но постоянная марка также требует контроля.

4. Испытания и приемочные критерии

Срок службы антистатического ABS нельзя оценить по одному измерению при отгрузке. Сначала определяют измеряемую величину: поверхностное сопротивление (Ом), поверхностное удельное сопротивление (Ом/кв.) или объемное удельное сопротивление (Ом·см). Для сравнения сохраняют одинаковые образец, электроды, кондиционирование, напряжение и время электрификации. ASTM D257 и GB/T 31838.3-2019 относятся к измерениям электрических свойств поверхности; IEC 61340-5-1 устанавливает требования к программе ESD-контроля, но не предписывает старение при 85°C/85% RH в течение 168 часов. Указанное в исходном тексте название «GB/T 31838 — метод испытания срока службы антистатических изделий» не является названием этой серии стандартов.

Исходное измерение. При 23 ± 1°C и 50 ± 5% RH фиксируют проектное базовое значение, например после подачи 500 В постоянного напряжения на 60 секунд, если это допускают выбранный метод и прибор. Напряжение и время записывают в план: здесь это пример, а не обязательные универсальные условия ASTM D257 либо GB/T 31838.3.

Влажное тепловое старение. В конкретном проекте образцы можно выдержать при 85°C/85% RH в течение 168 часов, затем кондиционировать и повторно измерить. Это проектное ускоренное воздействие, а не процедура IEC 61340-5-1. Допустимый дрейф сопротивления, видимый налет и механические изменения согласуют заранее.

Проверка при низкой влажности. Сопротивление измеряют при 15% RH или ниже, если это соответствует применению. Так различают зависимую от влаги поверхностную систему и более устойчивую внутреннюю сеть. Приведенное стороннее сравнение обосновывает испытание, но не заменяет проверку двух предлагаемых марок.

Циклы протирки и истирания. Готовую деталь протирают 75%-ным спиртом или указанной безворсовой салфеткой не менее 500 циклов, если это отражает эксплуатацию; сопротивление измеряют через заданные интервалы. Для KJD890-TM сообщено об изменении менее одного порядка после 500 спиртовых протирок; KJD678R-BZ и KJD910R нуждаются в собственных приемочных результатах.

Наблюдение при хранении. Образцы хранят 6–12 месяцев при контролируемых комнатных условиях и периодически измеряют. В исходной статье также упоминается патентный пример с более чем трехлетним хранением постоянного антистатического ABS и небольшим дрейфом, но номер патента и отчет не предоставлены; без доказательств это нельзя переносить на рассматриваемые марки.

5. Выбор материала и стоимость за срок службы

KJD678R-BZ можно рассматривать для длительной эксплуатации, регулярной очистки и более широкого диапазона условий: полупроводниковых IC-лотков, SMT-лотков, носителей кремниевых пластин, компонентов чистых помещений, корпусов медоборудования и других антистатических деталей, которые часто моют или протирают. Опубликованный диапазон 10⁷–10⁹ Ом и постоянная антистатическая конструкция соответствуют таким задачам, однако результат при низкой влажности, после очистки и на готовой детали должен быть утвержден для каждого проекта. В исходной статье для марки указан только UL 94 HB; когда обязателен V-0, например для отдельных мощных блоков питания, противопожарной электроаппаратуры или корпусов аккумуляторных батарей, требуется другая проверенная огнестойкая рецептура, а не автоматическое признание антистатической марки подходящей.

KJD910R описана как экономичный вариант для короткого оборота или контролируемой влажности: обычных коробок для электронных деталей, простых лотков для плат, корпусов малой бытовой техники, пылезащитных деталей принтера и недорогой тары. Заявленные ПТР 26 г/10 мин и прочность при растяжении 40 МПа подходят для массового литья небольших деталей. Сушка 4–5 часов, температурное окно, отдельные шнек и цилиндр и запрет совместного производства с проводящими составами на техническом углероде остаются частью квалификации процесса. Поскольку актуальный TDS KJD910R на сайте не найден, показатели и наличие следует подтвердить непосредственно у DEYU до включения в спецификацию.

Если изделие рассчитано на срок более 12 месяцев, а среда не обеспечивает постоянную влажность не ниже 40% RH, постоянная технология является разумной отправной точкой, но не автоматическим допуском. При сравнении цены материала за весь срок учитывают возвраты, переделки и жалобы заказчика.

Происхождение данных. Числа KJD678R-BZ сопоставлены с опубликованным паспортом DEYU; обозначение испытания и единица сопротивления требуют уточнения. Показатели KJD910R и три случая взяты из предоставленной статьи и не подтверждены независимо документами на этом сайте. Случай медицинского монитора относится к KJD890-TM, а не к KJD678R-BZ. Сопротивление и срок службы зависят от толщины, литья, кондиционирования, очистки и условий эксплуатации; марку утверждают только по целевой детали и подписанному протоколу.
