Das Zähigkeitsdilemma von antistatischem ABS: Wenn ESD zur Rissursache wird
Antistatisches ABS reduziert ESD-Risiken, erzeugt aber oft eine neue Ausfallart: spröde Schnapphaken, gerissene Gehäuse und gebrochene dünne Rastnasen. Dieser Leitfaden erklärt den Zähigkeitsverlust und zeigt, wie DGK-ABS KJD678R-BZ 10^7-10^9 Ω mit hoher Schlagzähigkeit verbindet.
Hinweise zur Fehleranalyse
Das Zähigkeitsdilemma von antistatischem ABS: Wenn ESD zur Rissursache wird
Warum reißt antistatisches ABS leichter?
Die ESD-Zweitphase kann die ABS-Zähigkeitsmorphologie stören. Schlechte Kompatibilität oder hohe Füllung erzeugt Spannungskonzentratoren.
Welchen Widerstand zielt KJD678R-BZ an?
Der Typ zielt auf 10^7-10^9 Ω, einen dissipativen Bereich für Elektronik- und Industriegehäuse.
Welche Daten zählen bei Schnapphaken?
Kerbschlag, Bruchdehnung, Widerstandsgleichmäßigkeit am Teil und reale Montagebruchrate zählen mehr als Granulatwiderstand.
Kann es Import-ABS ersetzen?
In diesen Fällen ersetzte es Import- oder Standardtypen mit besserer Zähigkeit und Kosten, aber jedes Teil braucht Validierung.

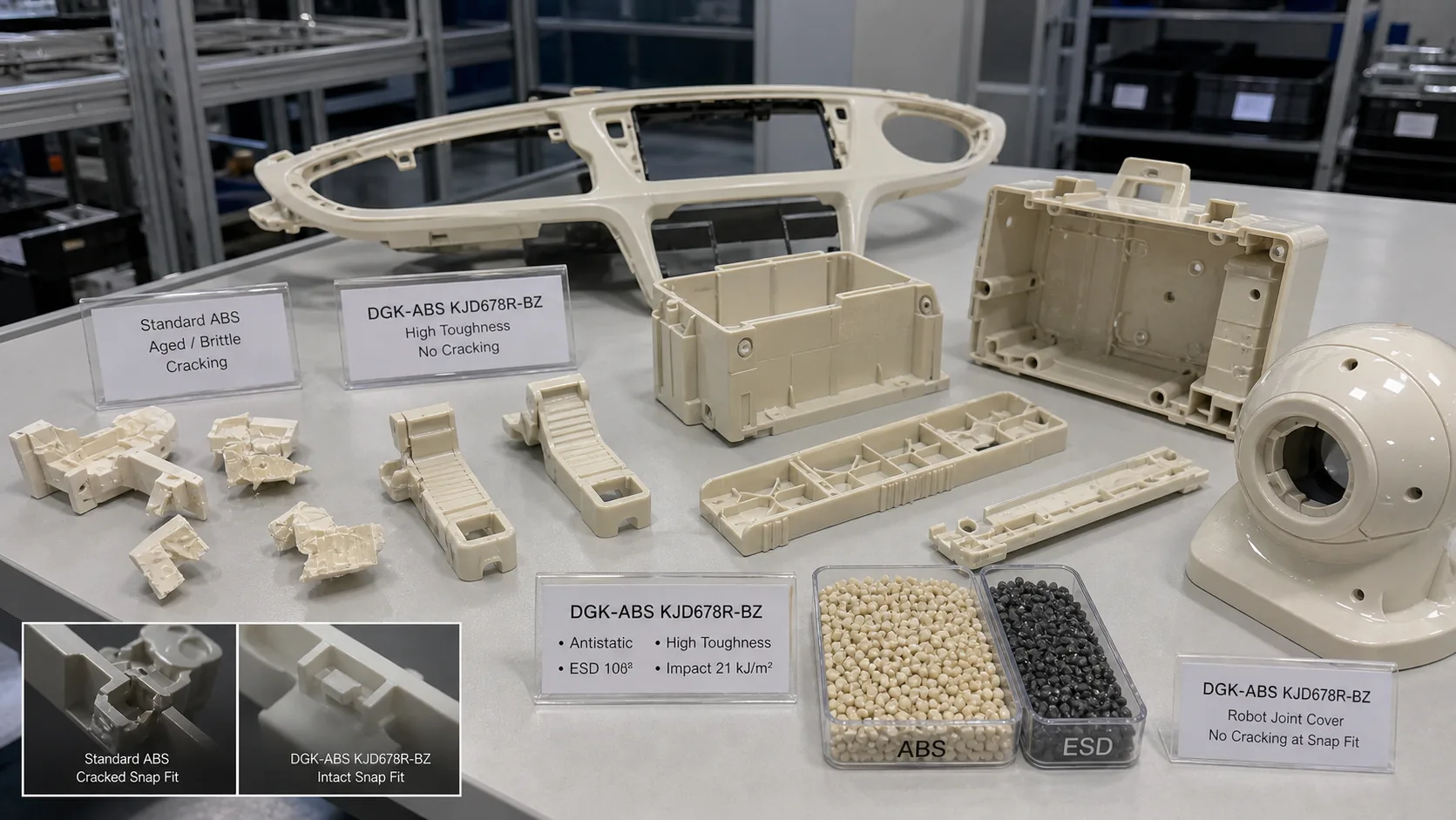

In Elektronikgehäusen, Fahrzeuginnenraumteilen und Industriepanels wird ABS wegen Schlagzähigkeit, Glanz und Fließfähigkeit genutzt. Sobald ABS antistatisch wird, erscheint aber ein verdecktes Problem: Antistatika oder leitfähige Füllstoffe können Zähigkeit reduzieren und Schnapphakenbruch, Fallrisse oder Montagespannungsrisse auslösen.
Ingenieure stehen dann zwischen ESD-Stabilität und Zähigkeit. Ein Typ, der ESD kontrolliert und Schlagfestigkeit erhält, löst ein reales Auswahlproblem für Spritzgussteile.
Warum antistatische Modifizierung Zähigkeit reduziert
Antistatisches ABS nutzt leitfähige Füllstoffe wie Ruß oder CNTs oder migrierende bzw. permanente Antistatika. Alle Wege bringen eine zweite Phase in die ABS-Matrix und können die ursprüngliche gummiverstärkte Morphologie stören.
Bei permanenten Antistatika senkt mehr Dosierung den Widerstand, aber zu viel Additiv reduziert Steifigkeit und Zähigkeit. Begrenzte Kompatibilität erzeugt Domänen, die bei Schlag als Spannungskonzentratoren wirken.
Ruß hat dasselbe Risiko: hohe Füllung bildet das leitfähige Netzwerk, toughent ABS aber nicht und schränkt Kettenbewegung ein. Das ist der ESD-Zähigkeits-Kompromiss.
DGK-ABS KJD678R-BZ durchbricht den ESD-Sprödigkeit-Kompromiss
DEYU entwickelte DGK-ABS KJD678R-BZ antistatisches ABS für Balance aus Ableitung und Schlag. Widerstand 10^7-10^9 Ω, Charpy gekerbt 21 kJ/m², Izod gekerbt 24 kJ/m².
Der Typ nutzt permanente Antistatik. Die Komponente ist polymer in der Matrix verteilt und migriert kaum. Biegefestigkeit 52 MPa, Modul 1921 MPa und HDT 80°C halten das Profil nahe an Standard-ABS.
Die Basisanwendung steht im DEYU-Leitfaden zu DGK-ABS KJD678R-BZ für Spritzgussgehäuse. Diese Seite fokussiert Risse und Zähigkeit.
Vergleich der Kernwerte
| Eigenschaft | DGK-ABS KJD678R-BZ | Wettbewerber A | Low-Cost B | Standard |
|---|---|---|---|---|
| Widerstand | 10^7-10^9 Ω | 10^9-10^11 Ω | 10^5-10^7 Ω | GB/T 1401 |
| Charpy gekerbt | 21 kJ/m² | 12-15 kJ/m² | 8-10 kJ/m² | GB/T 1043.1 |
| Izod gekerbt | 24 kJ/m² | 15-18 kJ/m² | 10-12 kJ/m² | GB/T 1843 |
| Biegefestigkeit | 52 MPa | 45-48 MPa | 40-42 MPa | GB/T 9341 |
| HDT | 80°C | 72-75°C | 68-70°C | GB/T 1633 |
| ESD-Dauerhaftigkeit | Permanent, nicht migrierend | Migrierend, Abfall | Permanent, aber spröde | - |
Fall 1: interner Druckerhalter
Ein Druckerhersteller produzierte einen internen Papierführungs-Halter. Das Teil brauchte Antistatik gegen Staub und mehrere Schnapphaken, die bei Montage biegen.
Der alte Typ hatte 10^9 Ω, aber Schnapphakenbruch lag bei 8%. Prozessänderungen halfen kaum, weil Kerbschlag nur 12.5 kJ/m² betrug.
DEYU stellte auf KJD678R-BZ ohne Werkzeugänderung um. Nach drei Versuchen fiel Bruch von 8.2% auf 0.3%, Widerstand blieb 10^8 Ω. Ausschuss sank von 160 Teilen je Los auf 6, Zyklus -5%, über 500 000 Halter in 18 Monaten ohne Reklamation.
Validierungsdaten
| Runde | Material | Spritztemp. | Werkzeug | Schnappbruch | Widerstand |
|---|---|---|---|---|---|
| 1 | Original | 220°C | 60°C | 8.2% | 10^9 Ω |
| 2 | KJD678R-BZ | 210°C | 70°C | 0.8% | 5×10^8 Ω |
| 3 | KJD678R-BZ | 200°C | 70°C | 0.3% | 8×10^8 Ω |
Fall 2: Gelenkabdeckung eines Industrieroboters
Ein Roboterhersteller nutzte ABS-Gelenkabdeckungen. Die Abdeckung sollte ESD-Staubkontrolle und Schlagfestigkeit liefern.
Der alte ABS-Typ riss nach 3-6 Monaten; Risse starteten an Schraublöchern und Ecken. Von 2000 Robotern hatten mehr als 300 Risse. Analyse: Kriechrisse unter Vibration; Izod 16 kJ/m².

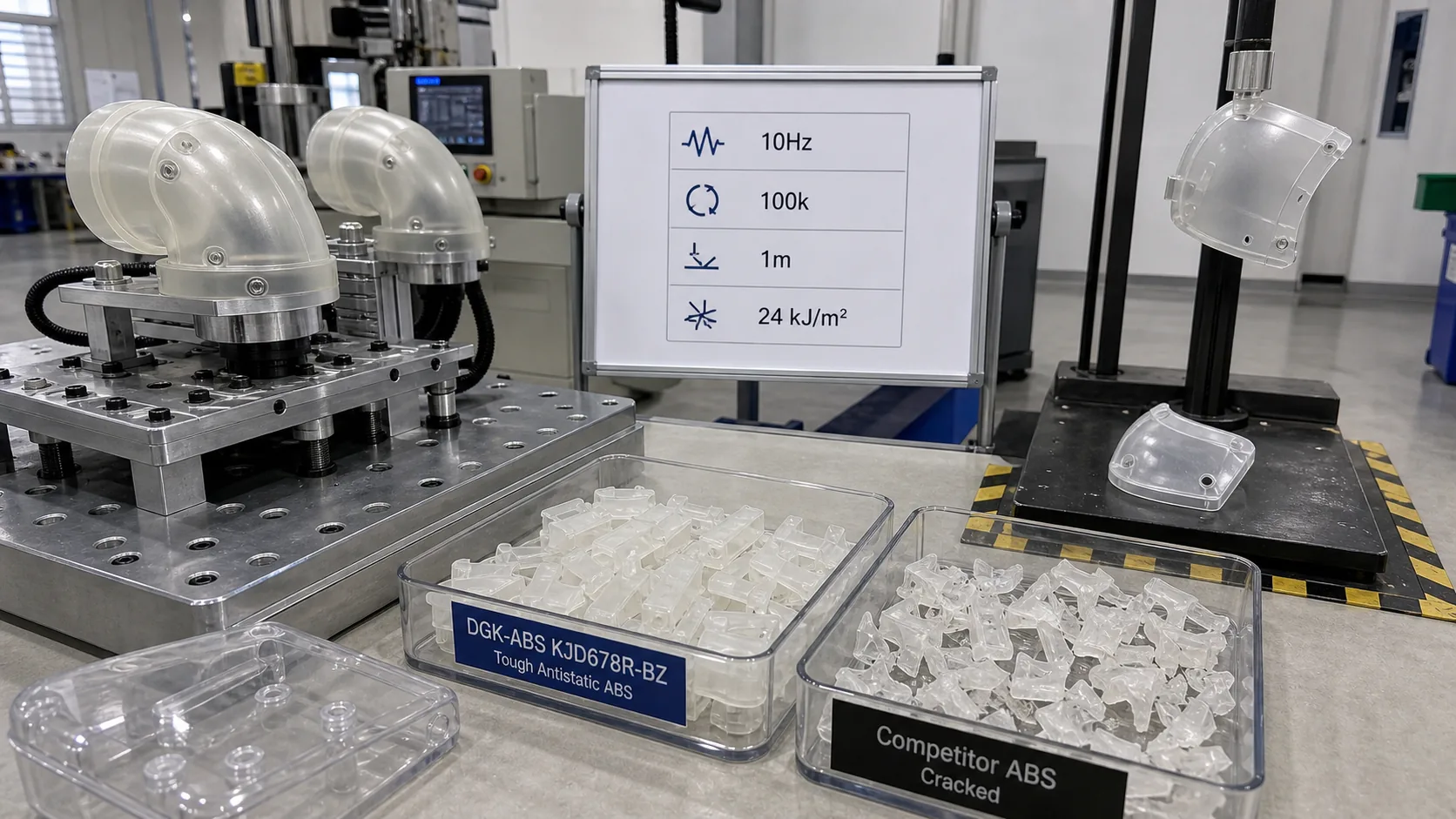

Im 8-Wochen-Vergleich erreichte KJD678R-BZ Izod 24 kJ/m², Charpy 21 kJ/m², 100 000 Zyklen ohne Riss, drei 1-m-Fälle und 85% Schlagretention nach 85°C/85%RH. Über 150 000 Abdeckungen geliefert, keine Rissreklamation, Kosten -25% gegenüber Import.
Validierungsdaten
| Test | Original | Import | KJD678R-BZ |
|---|---|---|---|
| Izod | 16 kJ/m² | 20 kJ/m² | 24 kJ/m² |
| Charpy | 13 kJ/m² | 17 kJ/m² | 21 kJ/m² |
| Widerstand | 5×10^8 Ω | 3×10^8 Ω | 8×10^8 Ω |
| Vibration 10 Hz | Riss 12k | Riss 38k | Kein Riss 100k |
| Fall 1 m, 3x | 2. Riss | 3. Riss | 3x intakt |
| Schlagretention 85°C/85%RH 500 h | -42% | -28% | -15% |
Fall 3: Zierrahmen im Fahrzeuginstrument
Ein Automotive Tier 1 spritzte einen Zierrahmen. Er brauchte Antistatik und dünne 1.2-mm-Rastnasen.
Der importierte ABS-Typ hielt 10^8-10^9 Ω, aber Rastnasen brachen beim Entformen und Montieren. Entformbruch 12%. Ursache: Bruchdehnung nur 6%.
KJD678R-BZ erhöhte Dehnung auf 13.5% und Izod auf 24 kJ/m². Entformbruch 12% auf 1.2%, Montagebruch 3% auf 0.2%, Gesamtausbeute 85% auf 98.6%. Über 800 000 Rahmen geliefert, Kosten -30%.
Validierungsdaten
| Kennwert | Import | KJD678R-BZ |
|---|---|---|
| Bruchdehnung | 6% | 13.5% |
| Izod | 18 kJ/m² | 24 kJ/m² |
| Entformbruch | 12% | 1.2% |
| Montagebruch | 3% | 0.2% |
| Ausbeute | 85% | 98.6% |
Zusammenfassung und Auswahlhinweise
Der ESD-Zähigkeits-Kompromiss ist real. KJD678R-BZ nutzt eine optimierte permanente Formulierung für 10^7-10^9 Ω, Charpy 21 kJ/m² und Izod 24 kJ/m².
Für Spritzgussteile mit ESD und Schlaganforderung, etwa Elektronikclips, Roboterabdeckungen und dünne Fahrzeuginnenraumteile, bietet KJD678R-BZ eine validierte Balance.
Verbesserungsübersicht
| Anwendung | Problem | Vorher | Nachher | Verbesserung |
|---|---|---|---|---|
| Druckerhalter | 8% Bruch | 8% | 0.3% | -96% |
| Roboterabdeckung | Vibrationsriss | Riss 12k | Kein Riss 100k | 8x+ |
| Fahrzeugrahmen | 12% Entformbruch | 12% | 1.2% | -90% |
DEYU liefert Datenblatt, Eigenschaftsdaten und Muster. Startfenster: Trocknung 85°C 4-5 h, Spritzguss 195-210°C, Werkzeug 70°C.
