Carbon Black, Graphit, Kohlefaser oder CNT: Welche leitfähige Route passt zu Ihrem Kunststoffteil?

Praxisleitfaden zur Materialauswahl mit Vergleich von vier kohlenstoffbasierten leitfähigen Füllstoffrouten für Kunststoffteile: Carbon Black, Graphit, Kohlefaser und CNT. Entscheidend ist nicht der universell beste Füllstoff, sondern die passende Route für Widerstand, Harz, Geometrie, Oberfläche, Mechanik, Verarbeitung und Kosten.

Carbon Black, Graphit, Kohlefaser oder CNT: Auswahl leitfähiger Füllstoffe

FAQ zur Auswahl leitfähiger Füllstoffe

Carbon Black, Graphit, Kohlefaser oder CNT: Auswahl leitfähiger Füllstoffe

Ist Carbon Black immer die beste Route, weil es günstiger ist?

Nein. Carbon Black ist oft am günstigsten, doch hohe Füllgrade können Schlagzähigkeit, Dehnung, Fließfähigkeit und Oberfläche verschlechtern. Es passt für kostensensitive statisch dissipative Teile, wenn diese Kompromisse akzeptiert sind.

Wann sollte Kohlefaser gewählt werden?

Wenn das Teil gleichzeitig Leitfähigkeit und strukturelle Verstärkung benötigt und Faserstreifen, rauere Oberfläche sowie richtungsabhängiger Widerstand über Teil- und Anspritzdesign beherrscht werden können.

Warum kann CNT trotz hohem kg-Preis wirtschaftlich sein?

CNT benötigt geringe Dosierung, kann Fließfähigkeit, Glanz und Zähigkeit erhalten und Ausschuss bei Präzisionsteilen senken. Entscheidend ist der Preis pro akzeptiertem Teil, nicht nur pro kg.

Welche Daten braucht DEYU?

Widerstandsziel und Prüfmethode, Harz, Zeichnung, Wanddicke, Anspritzplan, mechanische Ziele, Oberfläche, Prozess, aktuelle Fehler, Volumen und Kostenziel.

Warum die Füllstoffauswahl zählt

Bei der Entwicklung leitfähiger Kunststoffe ist der leitfähige Füllstoff oft die eigentliche Entscheidung. Das Basisharz bestimmt Wärmebeständigkeit, Zähigkeit, Chemikalienbeständigkeit und Formverhalten, doch die Füllstoffroute entscheidet, ob das fertige Teil den geforderten Oberflächen- oder Volumenwiderstand erreicht, ohne zu viel Schlagzähigkeit, Fließfähigkeit, Oberfläche oder Kostenkontrolle zu verlieren.

Carbon Black, Graphit, Kohlefaser und Kohlenstoffnanoröhren sind alle kohlenstoffbasierte leitfähige Füllstoffe, unterscheiden sich aber stark in Partikelform und Netzwerkverhalten. Eine günstige Schale, ein glänzendes Elektronikgehäuse, ein gleitendes Zahnrad und eine strukturelle EMI-Abschirmung folgen nicht derselben Logik.

Filler typeParticle geometryAspect ratioTypical percolation threshold (wt%)
Carbon black0D spherical / aggregateAround 110-20%
Graphite2D platelet10-10015-25%
Carbon fiber1D cylindrical fiber50-5008-15%
CNT1D tubular network100-1,000+1-5%
Carbon Black, Graphit, Kohlefaser oder CNT: Auswahl leitfähiger Füllstoffe

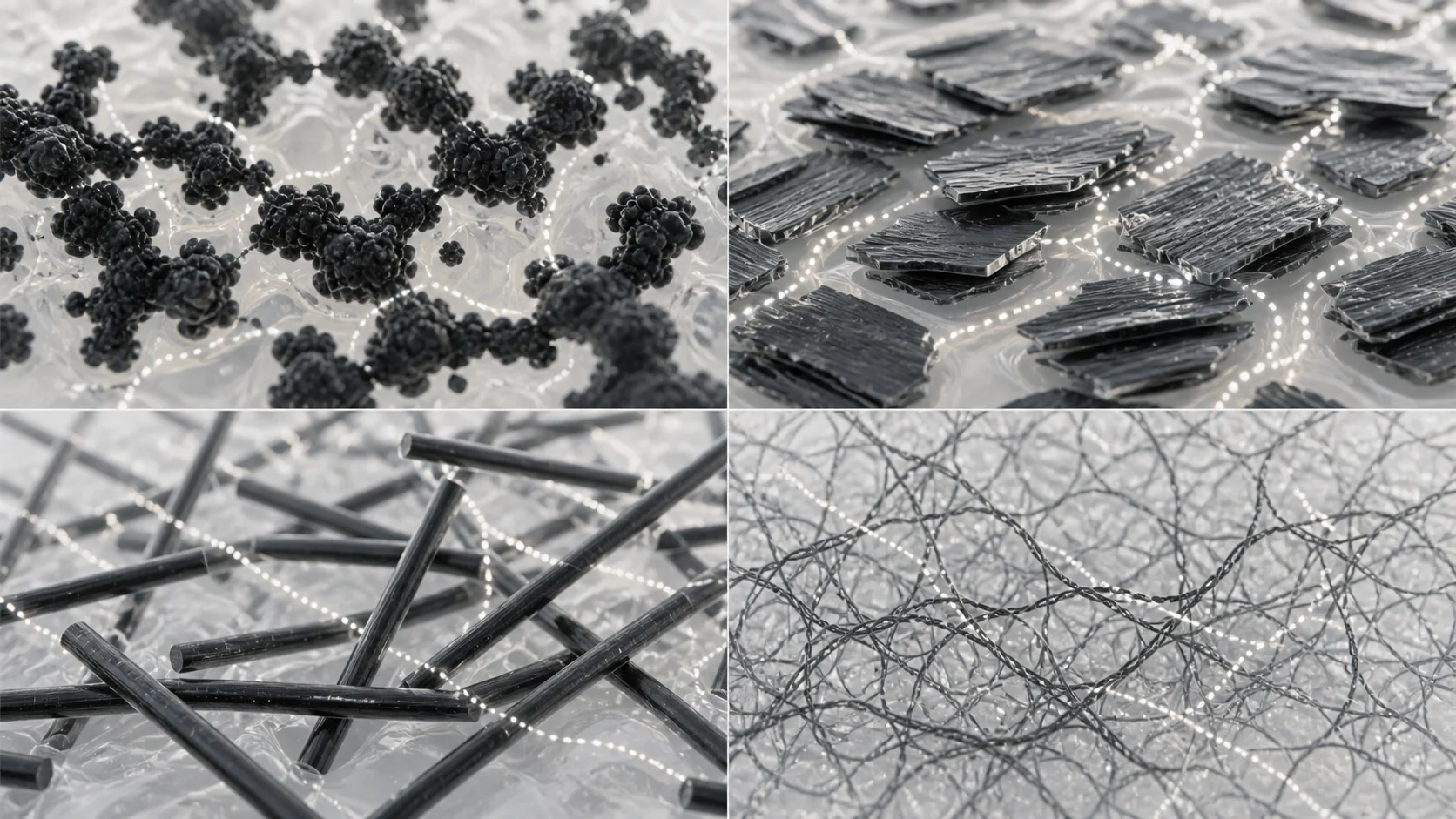

Wissenschaftliches Titelbild mit vier leitfähigen Netzwerken in einer Polymermatrix.

Perkolationsschwelle und Partikelgeometrie

Leitfähiger Kunststoff wird nicht linear leitfähig. Wenn genug Füllstoffpartikel sich berühren, überlappen oder für Tunneling nahe genug sind, entsteht ein durchgehender Pfad. Dieser Punkt ist die Perkolationsschwelle. Eine niedrigere Schwelle erhält meist Zähigkeit, glatte Oberfläche und einfachere Verarbeitung besser, weil weniger Füllstoff nötig ist.

Die Geometrie erklärt den Großteil der Unterschiede. Carbon Black arbeitet über Aggregatketten und Elektronensprünge. Graphit über Plättchenkontakt. Kohlefaser bildet lange Faser-zu-Faser-Brücken, aber Flussausrichtung macht Leitfähigkeit richtungsabhängig. CNT kann bei niedriger Dosierung ein dreidimensionales Netzwerk bilden, verlangt aber gute Dispersion.

PropertyCarbon blackGraphiteCarbon fiberCNT
Dimensionality0D2D1D1D
Aspect ratioAround 110-10050-500100-1,000+
Typical loading15-30%20-40%10-20%2-5%
Percolation threshold10-20%15-25%8-15%1-5%
Surface resistivity10^6-10^9 ohm/sq10^6-10^9 ohm/sq10^2-10^6 ohm/sq10^3-10^7 ohm/sq
Conductivity mechanismElectron hopping / tunnelingPlatelet face-to-face contactFiber-to-fiber contactThree-dimensional nano-network
AnisotropyLowModerateHighLow to moderate
Tensile effectDown 10-30%Down 10-20%Up 10-30%Preserved or slight increase
Flexural effectUp 30-50%Slight increaseUp 200-300%Moderate increase
Impact effectDown 40-60%Down 30-50%Down 50-70%Down 20-30%
Elongation effectDown 70-90%Down 50-70%Down 90-95%Down 40-60%
ColorUniform blackDark gray / blackDark gray / blackDeep black
Surface gloss40-5520-3515-2550-70
Surface roughnessModerateModerateHighLow
Filler visibilityLow on textured partsModerate flakesHigh fiber bundlesVery low nanoscale visibility
Flow reductionSignificantModerateMost significantLeast significant
Drying requirementUsually noUsually noOften 2-4 h depending on resinUsually no; resin rules apply
Typical mold temperature40-60 C40-60 C60-80 C40-60 C
Relative cost$$$$$$$$$$
Cost per finished partLowLow to moderateModerate to highModerate when low loading reduces scrap

Carbon Black: wirtschaftliche Standardroute

Carbon Black ist meist die erste Route für statisch dissipative und moderat leitfähige Kunststoffe. Es ist verfügbar, stabil, leicht zu beschaffen und wirtschaftlich für Trays, ESD-Verpackung, leitfähige Profile, Arbeitsflächen, Förderteile und viele schwarze Industriekomponenten.

Die Grenze ist die Dosierung. Für ein stabiles Netzwerk werden häufig 15-30% benötigt, abhängig von Struktur und Harz. Das kann Schlagzähigkeit, Dehnung und Schmelzfluss reduzieren. Bei Hochglanzgehäusen oder Dünnwandteilen kann Carbon Black den Widerstand erfüllen, aber Oberfläche oder Verarbeitung verfehlen.

Graphit: leitfähig und gleitfähig

Graphit ist nützlich, wenn Leitfähigkeit nur ein Teil der Aufgabe ist. Plättchengraphit kann Schmierwirkung, Verschleißverhalten und Wärmeleitfähigkeit beitragen und erscheint deshalb in Zahnrädern, Lagern, Gleitkontakten und mechanischen Komponenten.

Verglichen mit Kohlefaser und CNT liefert Graphit meist moderate elektrische Leistung. Es kann auch eine dunkelgraue oder metallische Oberfläche erzeugen. Für eine vorhandene Produktreferenz in einer graphit-leitfähigen ABS-Route siehe DGK-ABS DD3C graphite conductive ABS.

Kohlefaser: strukturelle leitfähige Verstärkung

Kohlefaser wird gewählt, wenn Leitfähigkeit und Verstärkung gleichzeitig gelöst werden müssen. Sie kann den Biegemodul stark erhöhen und Zugfestigkeit verbessern, was für EMI-Gehäuse, automotive strukturelle ESD-Teile, Luftfahrtvorrichtungen und tragende leitfähige Komponenten wertvoll ist.

Die Kompromisse sind Anisotropie, Oberfläche und Schlagzähigkeit. Fasern orientieren sich im Fluss, daher kann der Widerstand längs und quer unterschiedlich sein. Faserstreifen können auf glänzenden Oberflächen sichtbar sein und die Kerbschlagzähigkeit fällt oft deutlich. Eine Widerstandskarte am Realteil ist nötig.

CNT: Hochleistungsroute mit niedriger Dosierung

CNT ist die Premiumroute, wenn niedrige Dosierung, glatte Oberfläche, bessere Erhaltung der Schlagzähigkeit und Maßstabilität wichtig sind. Durch das sehr hohe Aspektverhältnis kann sich in vielen Systemen bei 2-5% ein leitfähiges Netzwerk bilden.

Der Kilopreis ist hoch und die Dispersion anspruchsvoll. In Präzisionsgehäusen, Medizinteilen, Sensoren, Aktoren und hochwertigen ESD-Komponenten kann CNT jedoch Ausschuss senken, Oberfläche erhalten und Fließfähigkeit besser bewahren als hochgefüllte Routen. Entscheidend ist oft der Preis pro Fertigteil.

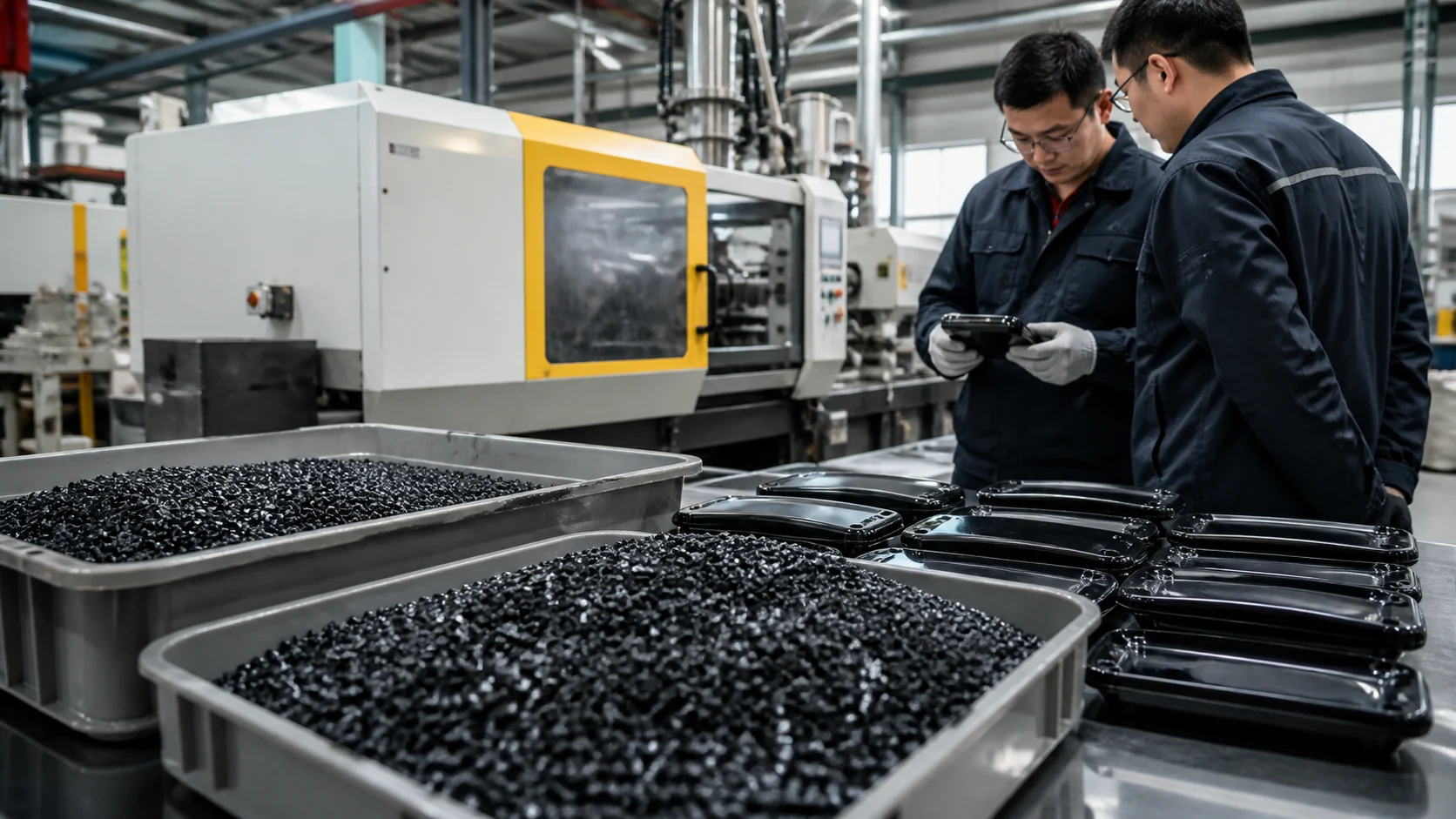

Conductive plastic validation with black pellets and molded tester housings
Die werkseitige Formteilprüfung verbindet Füllstoffauswahl mit schwarzer Pelletqualität, Oberflächenbild und Realteilvalidierung.

DEYU Auswahlrahmen

DEYU trennt vor der Füllstoffwahl sechs Fragen: Widerstandsziel, mechanische Anforderung, Prozessgrenze, Oberflächenbild, Kostenmodell und Produktionsvalidierung. So wird vermieden, einen Füllstoff nur wegen Bekanntheit oder niedrigem Preis zu wählen.

Decision stepEngineering questionTypical output
1. Conductivity targetSurface resistance, volume resistivity, static dissipative or conductive?Target range and test method
2. Mechanical requirementImpact, tensile, flexural modulus, elongation or wear?Route that does not over-sacrifice key property
3. Processing constraintInjection, extrusion, wall thickness, flow length and gate plan?Flow and anisotropy risk level
4. Surface appearanceTextured black, high gloss, visible part or hidden part?Acceptable filler visibility and roughness
5. Cost modelCost per kg or cost per accepted part?Commercially realistic route
6. Production validationCan molded parts confirm resistance and defects?Final material approval evidence
Trial parameterTarget / condition
Trial quantity300 housings across 5 molding cycles
Monthly production50,000 housings
Target surface resistivity10^6-10^8 ohm/sq
Target notched Izod impact>6 kJ/m2
Target surface gloss>60
Compound cost target<8.00 USD/kg
Trial routeSurface resistivityImpact (kJ/m2)GlossFiber streaksScrap rateCost (USD/kg)
Existing 12% carbon fiber ABS3 x 10^6 ohm/sq4.822Yes6.5%7.80
DEYU A: 18% carbon black ABS4 x 10^7 ohm/sq5.248No5.0%5.20
DEYU B: 3% CNT ABS2 x 10^6 ohm/sq7.268No3.2%12.50
DEYU C: carbon black 12% + carbon fiber 3%3 x 10^7 ohm/sq6.552No4.0%8.20
Target10^6-10^8 ohm/sq>6>60NoLower is better<8.00
DGK-ABS DD3C graphite conductive ABS black pellets
Vorhandenes DEYU Produktbild als interne Produkt-/Anwendungsillustration.

Kundenszenario: Handgehäuse für elektronischen Tester

Ein Hersteller elektronischer Prüfgeräte entwickelte ein Handgehäuse. Benötigt wurden 10^6-10^8 ohm/sq Oberflächenwiderstand, mehr als 6 kJ/m2 Kerbschlagzähigkeit, eine glatte hochglänzende Displayzone und Compoundkosten unter etwa 8 USD/kg.

Der erste Versuch mit 12% Kohlefaser-ABS erreichte das Leitfähigkeitsziel, zeigte aber sichtbare Faserstreifen und nur 4.8 kJ/m2 Schlagzähigkeit. DEYU verglich Carbon-Black-ABS, CNT-ABS und eine Hybridroute aus Carbon Black plus Kohlefaser an gespritzten Gehäusen, nicht nur an Platten.

Wie DEYU das Ergebnis bewertete

Die CNT-Route lieferte die besten Oberflächen- und Schlagdaten, lag aber über dem Kostenziel. Carbon Black senkte die Kosten, verfehlte aber noch Schlagzähigkeit und Glanz. Die Hybridroute war der beste Ausgleich: Widerstand erreicht, Schlagzähigkeit über Schwelle, Faserstreifen entfernt und Kosten nahe genug für Produktionsverhandlung.

DEYU empfahl eine Produktionsvalidierung mit angepasster Anspritzposition und größerer Charge, weil auch ein ausgewogenes System bei anderer Fließlänge, Bindenähten und Nachdruck reagieren kann.

ApplicationRecommended starting routeReason
IC handling trays and packagingCarbon blackCost-effective and uniform black appearance
EMI shielding housingsCarbon fiberReinforcement plus high conductivity
Gears, bearings and sliding partsGraphiteLubricity, wear support and moderate conductivity
Medical device housingsCNT or hybridSurface finish, impact retention and low loading
Automotive under-hood partsCarbon fiber in PA66Heat resistance plus mechanical strength
Conductive tubing and profilesCarbon blackGood extrusion practicality and uniform output
Precision mechanical componentsCNT or hybridDimensional stability and low shrinkage
Consumer electronics housingsHybrid or CNTSurface appearance plus conductivity
ESD flooring and work surfacesCarbon blackLarge-area cost control

Anwendungsfit nach Füllstoffroute

Gleiches Thema bedeutet nicht gleiche Antwort. Die Tabelle zeigt typische Startrouten; die finale Auswahl hängt weiter von Harz, Formverfahren und Prüfnorm ab.

Fazit

Carbon Black, Graphit, Kohlefaser und CNT sind keine austauschbaren Begriffe. Es sind unterschiedliche leitfähige Routen mit verschiedenen Perkolationsschwellen, Partikelgeometrien, Oberflächenverhalten, mechanischen Kompromissen, Prozessfenstern und Kostenlogiken.

Für kostensensitive dissipative Teile ist Carbon Black oft der Startpunkt. Für Gleit- oder Wärmefunktionen verdient Graphit Beachtung. Für strukturell leitfähige Teile ist Kohlefaser praktisch. Für glänzende oder präzise Komponenten kann CNT oder Hybrid richtig sein. DEYU kann diese Routen mit Harz, Zeichnung, Widerstandsziel, Mechanik und Validierungsplan des Kunden vergleichen.
