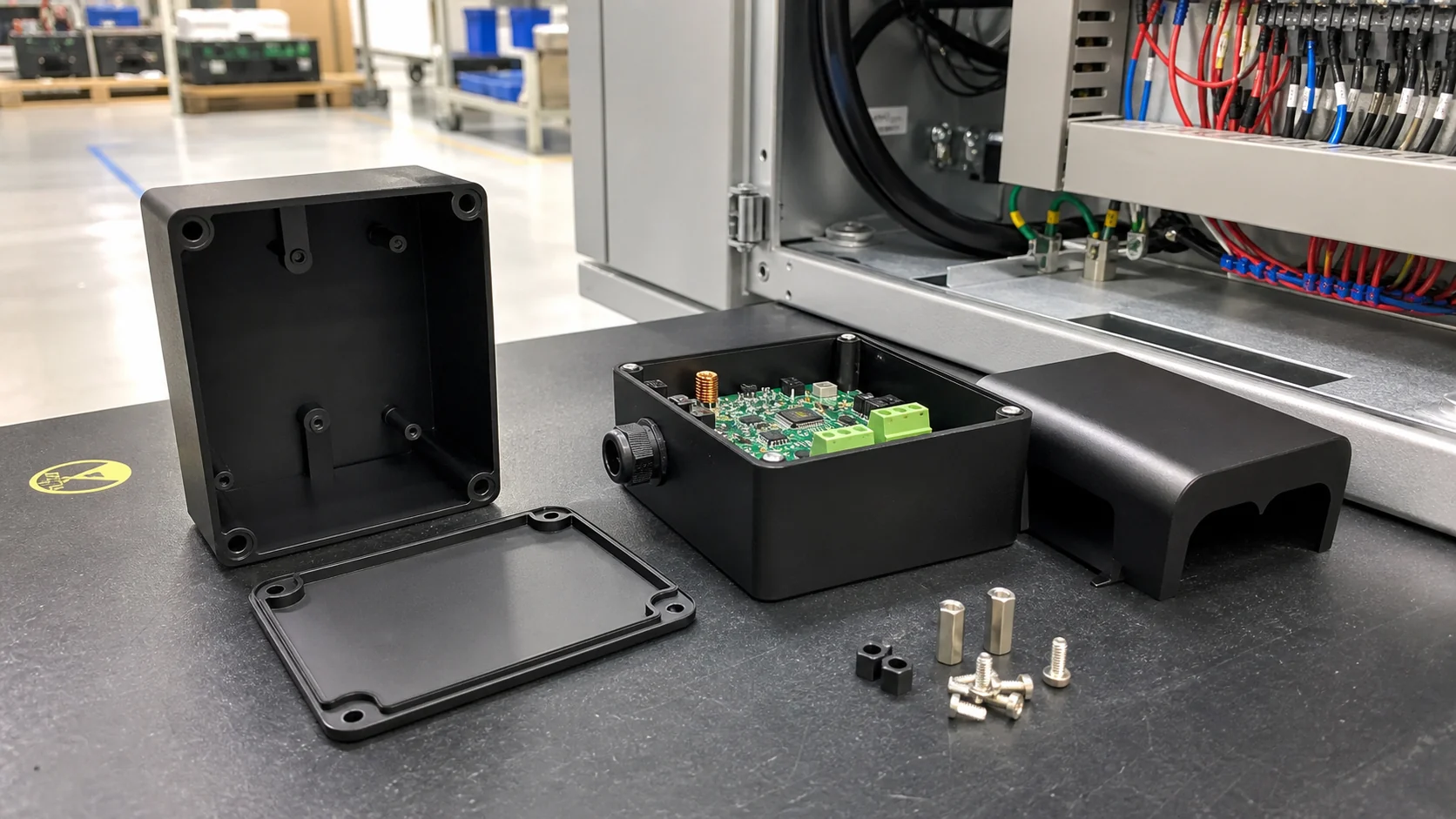

Leitfähiges PP für Elektrogehäuse und Industrieabdeckungen
Elektrogehäuse und Industrieabdeckungen brauchen mehr als einen niedrigen Widerstandswert. Der Typ muss ESD-Leistung, Bauteilpassung, chemische Reinigungsbeständigkeit und oft UL94 V-0 an der realen Geometrie halten.
Article FAQ
Leitfähiges PP für Elektrogehäuse und Industrieabdeckungen
Reicht antistatisches PP für Elektrogehäuse?
Für ESD-Gehäuse und empfindliche Elektronik ist dissipatives oder leitfähiges PP meist sicherer. Entscheidend sind Widerstandsbereich und Norm.
Warum fällt ein Gehäuse durch, obwohl die Platte besteht?
Füllstofforientierung, Anguss, Bindenähte, Rippen und Dome ändern Widerstand und Verzug. Das Endteil braucht Kartierung.
Wann ist UL94 V-0 leitfähiges PP nötig?
Wenn Gehäuse oder Abdeckung eine Feueranforderung bei definierter Dicke haben. Widerstand und Flamme werden gemeinsam validiert.
Wird das Produktbild kopiert?
Nein. Es wird ein vorhandenes DGK-PP DD4-5A-JC-Bild referenziert, um das Site-Paket klein zu halten. Nur die zwei generierten WebP liegen im Artikelordner.
Ausgangslage und Problem
Polypropylen wird in Industrie und Elektrotechnik wegen niedriger Dichte, Chemikalienbeständigkeit, brauchbarer Mechanik, Wärmebeständigkeit und Kosten genutzt. Unmodifiziert ist PP jedoch isolierend, mit Volumenwiderständen häufig im Bereich 10^16-10^20 Ohm-cm.
Viele Steuerboxen, Anschlusskästen, Instrumentengehäuse und Industrieabdeckungen brauchen ESD-Schutz. Statische Ladung kann Elektronik schädigen, Staub in Dichtflächen ziehen oder Zündrisiken erzeugen. Ruß, Kohlefasern oder Hybridsysteme werden daher in PP eingebracht, um ein dauerhaftes leitfähiges Netzwerk zu bilden.
Typische Anwendungen sind Elektrogehäuse, Maschinenschutz, ESD-Komponentengehäuse, PCB-Racks, Prüfgeräteabdeckungen, Reinraumgehäuse und Teile für ATEX-nahe Risikoumgebungen.
| Klassifizierung | Oberflächenwiderstand | Typische Anwendung |
|---|---|---|
| Leitfähig | < 10^6 Ohm | EMI-Abschirmung, Ex-Bereiche, Erdungskontakte |
| Statisch dissipativ | 10^6-10^9 Ohm | ESD-Gehäuse, Gerätegehäuse, Abdeckungen |
| Antistatisch | 10^9-10^12 Ohm | Verpackung mit geringem Risiko, unkritische Abdeckungen |
Warum die Materialwahl zählt
Die erste Entscheidung ist der elektrische Bereich. Gehäuse und Abdeckungen liegen meist im dissipativen oder leitfähigen Bereich, abhängig von Bauteilsensitivität, Erdung und Umgebung. Norm, Elektrodengeometrie und Messobjekt müssen klar sein.
Die zweite Entscheidung ist Mechanik. Eine flache Platte kann bestehen, während das Gehäuse an Schraubdomen, Dichtlippen, Clips oder dünnen Ecken reißt. Schlag, Biegemodul, Zug, HDT und Schwindung müssen am Formteil validiert werden.
Die dritte Entscheidung ist Umgebung. PP widersteht IPA, Reinigern, Kühlschmierstoffen, Ölen, Säuren und Feuchte. Leitfähiges PP muss sein elektrisches Niveau nach Reinigung und Feuchte halten.
Die vierte Entscheidung ist der Prozess. Spritzguss dient komplexen Gehäusen; Extrusion und Fertigung dienen Platten und Abdeckungen. Fließfähige Typen passen zu dünnen Wänden; mineralische oder flammgeschützte Typen zu Verzug und UL94 V-0.
| Anforderung | Warum wichtig | Typische Spezifikation |
|---|---|---|
| Schlagzähigkeit | Schützt interne Komponenten | Charpy-Kerbschlag |
| Steifigkeit / Biegemodul | Hält Struktur unter Last | Modul >= 1200 MPa |
| Dimensionsstabilität | Sichert Passung und Abdichtung | Geringer Verzug, stabile Schwindung |
| Zugfestigkeit | Hält Montage- und Betriebslasten | >= 25 MPa |
| Wärmeformbeständigkeit | Betriebstemperaturen | HDT >= 80°C bei 0,45 MPa |
DEYU-Materialrichtung
DEYU empfiehlt leitfähige PP-Compounds mit Ruß, Kohlefaser oder Hybridsystemen. Für V-0-Elektrogehäuse ist DGK-PP DD4-5A-JC flammgeschütztes leitfähiges PP eine relevante öffentliche Richtung. Für niederohmige Formteile und EMI-Abschirmung ist DGK-PP DD2-3A leitfähiges PP eine eng verwandte Familie.
Wichtig sind einstellbarer Oberflächenwiderstand, nicht migrierende Dauerleitfähigkeit, Dimensionsstabilität, Beständigkeit gegen industrielle Reinigung, Fertigungsflexibilität und RoHS / REACH.
| Füllstoffsystem | Leitfähigkeit | Mechanik | Empfohlen für |
|---|---|---|---|
| Ruß | 10^6-10^9 Ohm | Ausgewogen | Allgemeine ESD-Gehäuse |
| Kohlefaser | 10^4-10^5 Ohm | Hohe Steifigkeit und Festigkeit | Strukturgehäuse |
| Ruß + Mineral | 10^6-10^8 Ohm | Sehr gute Dimensionsstabilität | Präzisionsgehäuse, PCB-Racks |
| Flammgeschützt + leitfähig | 10^6-10^8 Ohm | UL94 V-0 | Brandsichere Elektrogehäuse |
Referenzdaten
| Eigenschaft | Einheit | Methode | DEYU PP Ruß | DEYU PP Kohlefaser | DEYU FR leitfähiges PP |
|---|---|---|---|---|---|
| Füllstoff | - | - | Ruß | Kohlefaser 20% | CB + FR |
| Oberflächenwiderstand | Ohm | ANSI/ESD STM11.11 | 10^6-10^8 | 10^4-10^5 | 10^6-10^8 |
| Volumenwiderstand | Ohm-cm | ASTM D257 | 10^4-10^5 | 10^3-10^4 | 10^4-10^5 |
| Dichte | g/cm3 | ASTM D792 | 0,98-1,05 | 1,05-1,15 | 1,10-1,20 |
| MFR 230°C/2,16kg | g/10min | ASTM D1238 | 2-12 | 3-10 | 2-8 |
| Zugfestigkeit | MPa | ASTM D638 | 25-30 | 40-60 | 22-28 |
| Biegemodul | MPa | ASTM D790 | 1200-1800 | 4000-8000 | 1500-2500 |
| Charpy gekerbt | kJ/m2 | ISO 179 | 20-30 | 10-20 | 15-25 |
| HDT 0,45 MPa | °C | ISO 75 | 80-90 | 100-120 | 85-95 |
| UL94 | - | UL94 | HB | HB | V-0 bei 3 mm |
| Formschwindung | % | ISO 294-4 | 1,2-1,8 | 0,5-1,0 | 0,8-1,2 |
Verarbeitungshinweise
Leitfähiges PP läuft auf Standard-Spritzgussanlagen, aber das Fenster muss je Typ bestätigt werden. Trocknung vor dem Formen wird empfohlen; auch bei niedriger PP-Wasseraufnahme können Kontamination oder Restwasser Oberflächenfehler erzeugen.
Zu hohe Scherung oder zu kaltes Werkzeug kann Füllstoff orientieren und Widerstandsstreuung erzeugen. Bei abgedichteten Gehäusen sollte um Anguss, Bindenähte, Rippen, Dome und Dichtkanäle gemessen werden.
| Parameter | Empfehlung |
|---|---|
| Trocknungstemperatur | 80-90°C |
| Trocknungszeit | 2-4 Stunden |
| Feuchte-Ziel | < 0,1% |
| Parameter | Empfohlener Bereich |
|---|---|
| Zylindertemperatur | 180-240°C |
| Werkzeugtemperatur | 30-50°C |
| Einspritzgeschwindigkeit | Mittel |
| Einspritzdruck | 60-100 MPa |
Kundenszenario zur Abstimmung und Validierung
Ein Hersteller industrieller Automatisierung entwickelte ESD-Steuergehäuse. Ziele: Oberflächenwiderstand 10^9 Ohm nach ANSI/ESD S20.20, Schlagbeständigkeit, IPA- und Kühlmittelbeständigkeit, Dimensionsstabilität für Dichtungen und UL94 V-0.
Das erste Ruß-PP eines allgemeinen Lieferanten zeigte 10^7-10^10 Ohm in derselben Charge. Einige Teile fielen ESD durch, Gehäuse verzogen, IPA verursachte Mikrorisse und V-0 war instabil.
DEYU fand schlechte Füllstoffdispersion, fehlende mineralische Stabilisierung, instabiles FR-Paket und Spritzparameter, die nicht zum leitfähigen PP passten.
| Parameter | Ausgangsmaterial | DEYU leitfähiges PP | DEYU FR leitfähiges PP |
|---|---|---|---|
| Füllstoff | Nur CB | CB + Mineral | CB + Mineral + FR |
| Zielwiderstand | 10^6-10^9 Ohm | 10^6-10^8 Ohm | 10^6-10^8 Ohm |
| UL94 | V-0 instabil | HB | V-0 |
| Testmenge | 100 Gehäuse | 100 Gehäuse | 100 Gehäuse |
| Monatsproduktion | 1000 Stück | 1000 Stück | 1000 Stück |
Auswertung der Ergebnisse
Beide DEYU-Routen übertrafen das Ausgangsmaterial. Der FR-Typ gab das beste Gesamtgleichgewicht bei Feueranforderung, der HB-Leittyp die niedrigste Fehlerquote, wenn HB zulässig war.

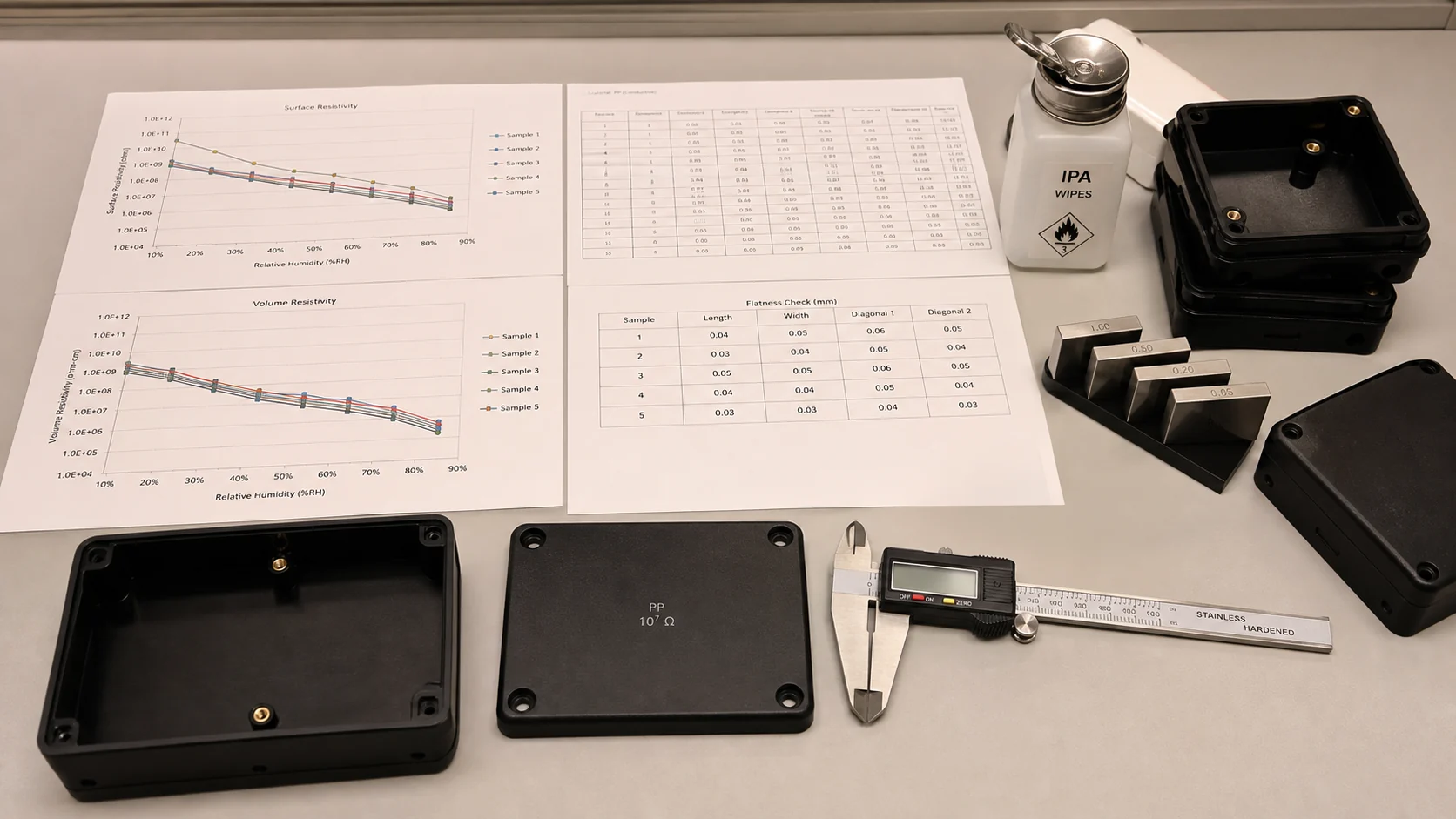

Die elektrische Konsistenz verbesserte sich von ±2 Dekaden auf ±0,3-0,4 Dekaden. Nach 50 IPA-Zyklen driftete das Ausgangsmaterial um 2,2 Dekaden, DEYU-Typen nur um 0,3-0,4.
Der Verzug sank von 0,35 mm auf 0,08-0,10 mm und stellte die Dichtpassung wieder her. Der FR-Weg erreichte 100% V-0, Prozessfehler fielen von 18% auf 4-6%.
| Parameter | Ausgangsmaterial | DEYU leitfähiges PP | DEYU FR leitfähiges PP |
|---|---|---|---|
| Anfangswiderstand | 5x10^8 Ohm | 3x10^7 Ohm | 5x10^7 Ohm |
| Bauteilstreuung | +/-2 Dekaden | +/-0,3 Dekaden | +/-0,4 Dekaden |
| Streuung innerhalb Teil | +/-1,5 Dekaden | +/-0,2 Dekaden | +/-0,3 Dekaden |
| Nach 50 IPA-Zyklen | 8x10^10 Ohm | 8x10^7 Ohm | 9x10^7 Ohm |
| Anstieg nach Reinigung | +2,2 Dekaden | +0,4 Dekaden | +0,3 Dekaden |
| Verzug | 0,35 mm | 0,08 mm | 0,10 mm |
| Schwindungskonstanz | +/-0,3% | +/-0,1% | +/-0,15% |
| Zugfestigkeit | 26 MPa | 30 MPa | 27 MPa |
| Schlagverhalten | Spröde Ecken | Keine Risse | Keine Risse |
| UL94 V-0 bestanden | 70-80% | HB-Route | 100% |
| Prozessfehler | 18% | 4% | 6% |
Geeignete Anwendungen
Anwendungen: Steuer- und Anschlusskästen, Instrumentengehäuse, Automatisierungsgehäuse, PCB-Racks, Sensorabdeckungen, Steckverbindergehäuse, Maschinenschutz, ESD-Deckel, Reinraumteile und antistatische Arbeitsflächen.
Für explosionsgefährdete Umgebungen oder brandsichere Elektroboxen muss das Briefing ESD-Niveau und UL94-Dicke enthalten. Ein Teil, das Widerstand erfüllt, aber Flamme oder Passung nicht, ist nicht qualifiziert.
Angaben des Käufers
- Zeichnung oder 3D-Modell mit Dicken und Dichtflächen.
- Elektrische Spezifikation und Prüfmethode.
- UL94-Klasse und Dicke.
- Schlag-, Biege-, Zug- und HDT-Anforderungen.
- Temperatur und Chemikalien: IPA, Öle, Kühlschmierstoffe.
- Grenzen für Ebenheit, Schwindung und Verzug.
- Prozess und Maschine.
- Menge und Fehler des aktuellen Materials.
Fazit
Leitfähiges PP gibt Gehäusen und Abdeckungen die Kombination aus niedriger Dichte, Chemikalienbeständigkeit, Formbarkeit und permanenter Ableitung. Das Risiko ist nicht, ob es leitfähiges PP gibt; entscheidend ist, ob der gewählte Typ Widerstand, Passung, Flamme und Reinigungsstabilität an der realen Geometrie hält. Die beste Validierung kombiniert Normdaten, Widerstandskarte, Verzugsmessung und Umwelteinwirkung.
