Hochleitfähiges PP vs allgemeines leitfähiges PP: Auswahlleitfaden DDL28 und DD2-3A
DDL28 und DD2-3A sind beide leitfähige PP-Typen, aber nicht austauschbar. Einer wird für Volumenstromleitung in Platten und Bipolarplatten gewählt, der andere für Oberflächenleitfähigkeit in gespritzten EMI- und ESD-Teilen.
FAQ zum Beitrag
Hochleitfähiges PP vs allgemeines leitfähiges PP: Auswahlleitfaden DDL28 und DD2-3A
Ist DDL28 immer besser, weil es leitfähiger ist?
Nein. DDL28 ist nur besser, wenn Volumenleitung benötigt wird. Für gespritzte EMI- oder ESD-Gehäuse ist DD2-3A meist passender und wirtschaftlicher.
Kann DD2-3A für Bipolarplatten eingesetzt werden?
Nicht als direkter Ersatz. DD2-3A ist ein Oberflächentyp für Formteile; Bipolarplatten brauchen Volumenvalidierung, wofür DDL28 relevant ist.
Warum ist die Einheit so wichtig?
Ohm Oberfläche, Volumenwiderstand, Ohm-Zentimeter und S/cm beschreiben verschiedene elektrische Wege. Norm und Bauteiltest müssen klar sein.
Welches Produktbild wird genutzt?
Ein vorhandenes DGK-PP DDL28 Plattenmusterbild aus der Site-Bibliothek wird referenziert, nicht in den Solution-Ordner kopiert.
Das Auswahlproblem
Standard-PP ist leicht, chemikalienbeständig und wirtschaftlich, besitzt aber meist einen natürlichen Oberflächenwiderstand über 10^12 Ohm. Leitfähige Füllstoffe machen daraus ein Material für statische Ableitung, EMI-Abschirmung oder Stromleitung.

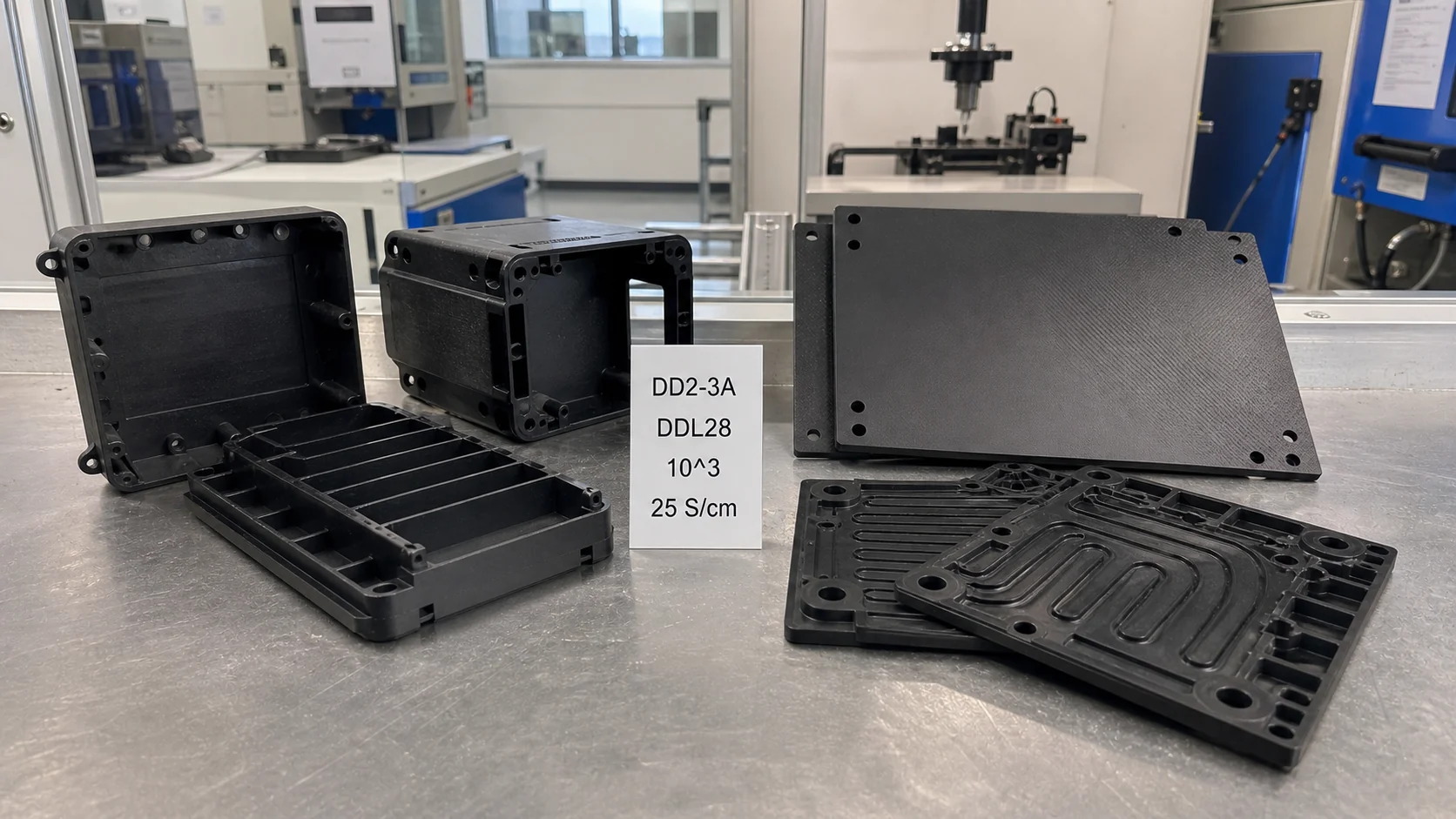

Diese drei Funktionen brauchen nicht denselben Leitfähigkeitsgrad. Ein EMI-Gehäuse braucht einen stabilen Oberflächenpfad. Eine Bipolarplatte braucht Stromfluss durch das Volumen. Deshalb werden DGK-PP DD2-3A leitfähiges PP und DGK-PP DDL28 hochleitfähiges PP nach Funktion verglichen, nicht nur nach maximaler Leitfähigkeit.
DDL28 für ein normales Abschirmgehäuse zu wählen, kann unnötige Kosten erzeugen. DD2-3A für eine Bipolarplatte zu wählen, kann im Feld scheitern, weil Oberflächenableitung keine Volumenstromleitung ist.
| Typ | Leitfähigkeitssignal | Hauptanwendung |
|---|---|---|
| DGK-PP DD2-3A | Oberflächenwiderstand 10^2-10^3 Ohm | EMI-Abschirmung, ESD-Teile, Elektronikgehäuse, Spritzgussteile |
| DGK-PP DDL28 | Leitfähigkeit 25-28 S/cm; Volumenwiderstand 0,4-0,5 Ohm | Bipolarplatten, leitfähige Platten, Stromsammler, Extrusion oder Walzen |
Elektrischer Unterschied: Oberflächenwiderstand und Volumenleitung
DD2-3A wird vor allem nach Oberflächenwiderstand beurteilt. Es bietet einen niederohmigen Pfad über die Formteiloberfläche für Abschirmdeckel, Erdungsclips, Trays, Sensor- und Elektronikgehäuse.
DDL28 wird nach leitfähigem Volumenverhalten beurteilt. Öffentliche DEYU-Daten nennen 25-28 S/cm und Volumenwiderstand 0,4-0,5 Ohm. Das passt zu Platten, Bipolarplatten und Kanalplatten, bei denen Strom durch den Werkstoffkörper fließt.
| Elektrische Einheit | Was sie beschreibt | Typische Verbindung |
|---|---|---|
| Ohm / Oberflächenwiderstand | Ladungsbewegung entlang der Formteiloberfläche | DD2-3A |
| Ohm / Volumenwiderstand | Widerstand durch Probe oder Platte | DDL28 |
| S/cm Leitfähigkeit | Wie gut der Werkstoffkörper Strom leitet | DDL28 |
| Ohm-cm spezifischer Widerstand | Geometrisch normierter Volumenwiderstand; nur mit klarer Methode vergleichbar | Projektbestätigung |
Vergleich öffentlicher DEYU-Daten
| Parameter | DGK-PP DD2-3A | DGK-PP DDL28 | Bedeutung |
|---|---|---|---|
| Widerstand / Leitfähigkeit | 10^2-10^3 Ohm Oberfläche | 25-28 S/cm; 0,4-0,5 Ohm Volumen | Oberflächenableitung und Volumenleitung sind verschiedene Ziele |
| Dichte | 0,99 g/cm3 | 1,4 g/cm3 | DDL28 enthält deutlich mehr leitfähigen Füllstoff |
| Zugfestigkeit | 23,1 MPa | 25 MPa | Mechanik am Bauteil validieren |
| Biegung | Modul 3472 MPa | Festigkeit >30 MPa | Modul und Festigkeit nicht gleichsetzen |
| Schlag | Izod 112 J/m | Projektbestätigung | DDL28 wird meist als Platte validiert |
| Verarbeitung | Spritzguss | Extrusion / Walzen; Plattenmuster | Maschine und Werkzeug bestimmen die Wahl |
| Form | Pellets für Formteile | Pellets / Plattenmuster | DD2-3A für Formteil, DDL28 für Platte |
Verfahren und Geometrie
| Verfahren | Beste Passung | Risiko bei Fehlwahl |
|---|---|---|
| Spritzguss | DD2-3A für Gehäuse, Trays, Clips | DDL28 kann hohe Viskosität und unnötige Kosten bringen |
| Extrusion | DDL28 für leitfähige Platten und Profile | DD2-3A liefert evtl. keine Dickenleitung |
| Walzen / Plattenvalidierung | DDL28 für Bipolarplatten | Oberflächendaten DD2-3A ersetzen keinen Volumentest |
| Pressen oder Plattenformen | DDL28 bei Kanälen und Kontaktwiderstand | Oberflächentyp kann Stromsammlung verfehlen |
| Bearbeitung oder Schweißen | DDL28 mit Projektprüfung | Leitkontinuität nach Bearbeitung prüfen |
Anwendung und Kosten der falschen Wahl
| Anwendung | Empfohlener Typ | Warum |
|---|---|---|
| EMI-Abschirmgehäuse | DD2-3A | Oberfläche ist Hauptanforderung und Spritzguss passt |
| ESD-Tray oder Sensorgehäuse | DD2-3A | Niedriger Oberflächenwiderstand und PP-Formbarkeit |
| Militär-/Aerospace-Hilfsgehäuse | DD2-3A | Stabile Oberfläche und Zähigkeit |
| Bipolarplatte für Batterie oder Zelle | DDL28 | Volumenleitung und Plattengeometrie nötig |
| Vanadium-Redox-Flow-Platte | DDL28 | Leitfähigkeit plus chemische PP-Beständigkeit |
| Stromsammelplatte | DDL28 | Strom fließt durch den Plattenkörper |
| Niederohmiger Verbinder | DD2-3A oder custom | Abhängig von Kontakt und Oberflächenweg |
Kundenszenario zur Validierung
Ein Hersteller entwickelte zwei Linien: ein Avionik-EMI-Gehäuse mit Oberflächenziel 10^4 Ohm und eine leichte Bipolarplatte mit Volumenleitungsanforderung. Die erste Einkaufsüberlegung war ein einziger leitfähiger PP-Typ.
DEYU trennte die Anforderungen. Das Gehäuse braucht leitfähige Oberfläche, Spritzgussgeometrie, Rippen und Dome: DD2-3A. Die Platte braucht Strom durch Dicke und Ebene: DDL28 für Plattenvalidierung.
| Validierung | EMI-Gehäuse | Bipolarplatte |
|---|---|---|
| Elektrische Funktion | Oberflächenableitung / Abschirmung | Volumenstromleitung |
| Typ | DGK-PP DD2-3A | DGK-PP DDL28 |
| Verfahren | Spritzguss | Extrusion / Walzen / Platte |
| Schlüsseltest | Widerstandskarte am Formteil | Leitfähigkeit, Volumen und Plattenkontakt |
| Kosten | Nicht unnötig DDL28 wählen | Nicht zu schwach mit DD2-3A auslegen |

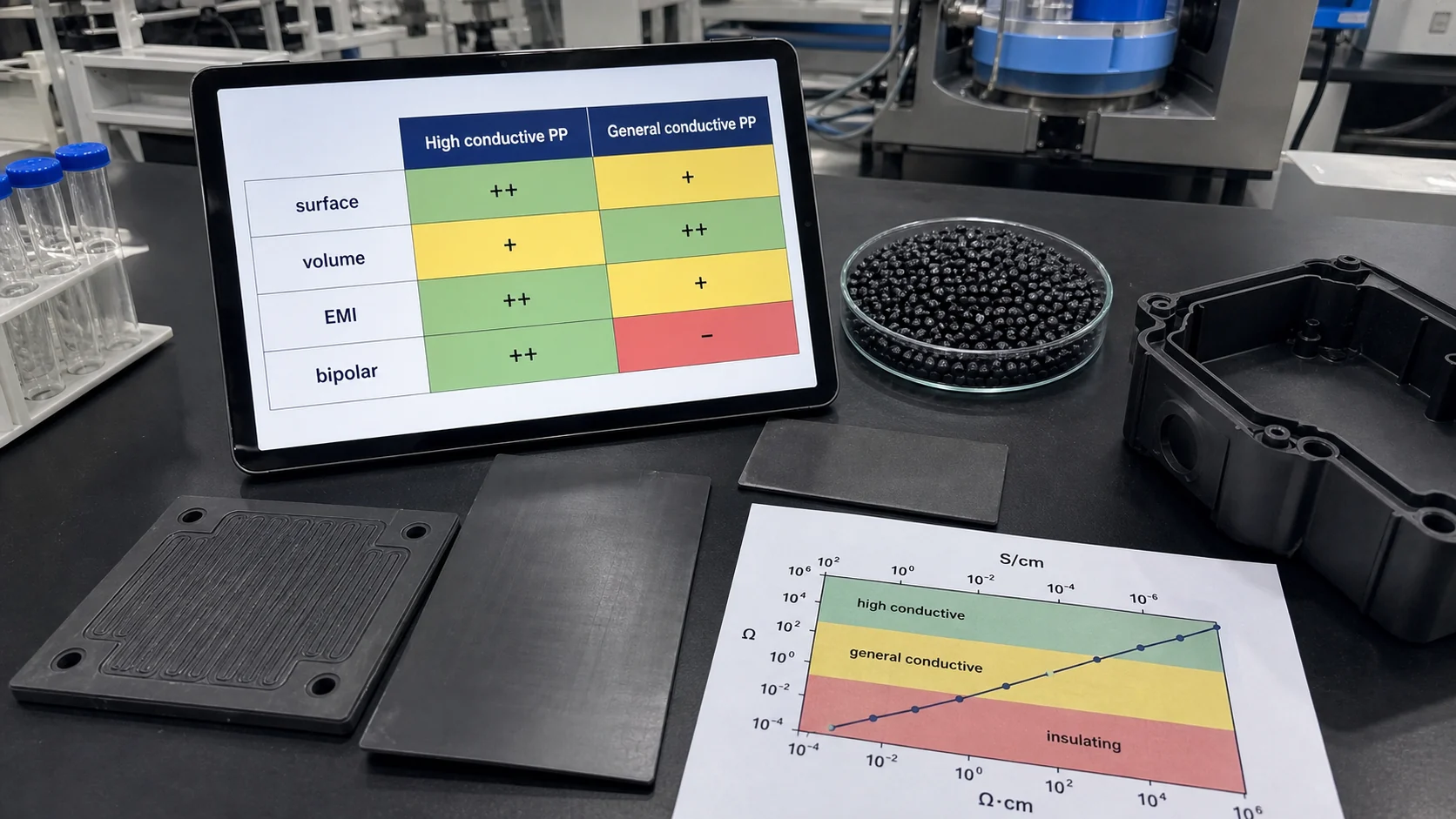

Auswahlrahmen
| Frage | DD2-3A wenn... | DDL28 wenn... |
|---|---|---|
| Einheit? | Ohm / Oberflächenwiderstand | S/cm, Volumenwiderstand oder Plattenstrom |
| Form? | 3D-Gehäuse, Tray, Clip, Stecker | Platte, Bipolarplatte, Kanalplatte |
| Funktion? | ESD, Erdung, EMI | Stromsammler, Bipolarplatte, Elektrode |
| Prozess? | Spritzguss | Extrusion, Walzen, Platte |
| Kosten? | Serien-Formteil | Performance-orientiertes Energieteil |
Angaben des Käufers
- Einheit und Norm genau nennen.
- Anwendung: EMI, ESD, Erdung, Bipolarplatte, Elektrode oder Stromsammler.
- Zeichnung, Dicken, Kanäle und Kontaktfläche.
- Geplantes Verfahren.
- Umgebung: Temperatur, Säure, Feuchte, Vibration, Reinigung.
- Menge und Priorität Kosten/Leitfähigkeit.
- Fehlerdaten, wenn Coupon bestand, aber Bauteil scheiterte.
Fazit
DD2-3A und DDL28 beantworten unterschiedliche technische Fragen. DD2-3A ist leitfähiges PP für Formteile, bei denen Oberfläche, EMI und ESD zählen. DDL28 ist ein hochleitfähiger PP-Weg für Platten, Bipolarplatten und Stromsammler mit Volumenleitung. Die Auswahl beginnt mit Widerstandseinheit und Strompfad, danach folgen Prozess und Bauteilvalidierung.
