Warum verblassen Kunststoffteile im Außenbereich nach Sonneneinstrahlung?
Praxisleitfaden zu UV-bedingtem Verblassen, Vergilbung, Glanzverlust und Kreidung bei Außenteilen aus PP, PE, ABS, PC, PMMA und ASA. Er verbindet Pigmentabbau, Photooxidation der Polymermatrix, UVA/HALS-Stabilisierungsstrategie, Polymerauswahl und QUV / ΔE-Validierung, damit Entwickler ein rein optisches Farbproblem von frühen Anzeichen der Materialalterung unterscheiden können.
Hintergrund / Problem
Ein hellrotes Kunststoffteil wird außen montiert und wird innerhalb weniger Monate rosa. Ein dunkelgraues Gehäuse verblasst zu einem grünlich grauen Ton. Ein weißes Fensterprofil vergilbt. Diese Farbänderungen sind nicht nur kosmetisch, sondern frühe Warnzeichen der Materialalterung.
Verwandte DEYU-Referenzen: Liste UV-beständiger Kunststoffe und Leitfaden zur Witterungsprüfung.
Verblassen ist einer der sichtbarsten Ausfälle bei Außenteilen. Bei Automobil-Außenteilen, Beschilderung, Konsumgütern und Bauprodukten führt es zu Reklamationen, Gewährleistung und vorzeitigem Austausch.
Die Ursache ist fast immer ultraviolette (UV) Strahlung des Sonnenlichts. Der Prozess läuft über zwei Wege: Pigmentabbau und Polymervergilbung.
Technische Schwierigkeit / warum es passiert
Hochenergetische UV-Photonen lösen Photooxidation aus: Bindungsbruch, freie Radikale, Reaktion mit Sauerstoff, Kettenspaltung, geringere Molmasse, Risse, Verfärbung, Kreidung und mechanischer Verlust. Die Schädigung ist kumulativ und irreversibel.
Pigmente erzeugen Farbe über Chromophore. UV kann konjugierte Bindungen brechen, wodurch Farbintensität verloren geht. Organische Pigmente sind besonders anfällig; anorganische sind meist stabiler, brauchen aber Prüfung. TiO₂ kann UV abschirmen, aber Rest-Photoaktivität kann Radikale erzeugen.
Auch das Polymer kann vergilben: PC über Photo-Fries, PE über chirale Oberflächenstrukturen, ABS über Photooxidation der Butadienphase und PMMA ohne Stabilisierung über hohen Gelbindex.
Die Effekte addieren sich: Polymer vergilbt, Pigment verblasst, und die Farbverschiebung wird stärker. Verblassen tritt oft zusammen mit Glanzverlust und Kreidung auf.
Warum einige Polymere anfälliger sind
| Polymer | UV-Empfindlichkeit | Risiko Verblassen / Vergilbung | Wichtigste Schwachstelle |
|---|---|---|---|
| PP | Hoch | Hoch | Tertiäre Kohlenstoffatome oxidieren leicht |
| PE | Mittel | Moderat | Chirale Oberflächenstrukturen verursachen Vergilbung |
| ABS | Hoch | Sehr hoch | Ungesättigte Butadienphase photooxidiert |
| PC | Mittel | Moderat | Photo-Fries-Umlagerung verursacht Vergilbung |
| PMMA | Niedrig–mittel | Niedrig mit Stabilisierung | Kann ohne UV-Absorber vergilben |
| ASA | Niedrig | Niedrig | Acrylatkautschuk ist UV-stabil |
DEYU Materialrichtung
DEYU empfiehlt meist eine kombinierte Route: UV-stabiles Pigment, UVA, HALS, passendes Polymer und Validierung am realen Teil.
1. Richtiges Pigmentsystem wählen
| Pigmenttyp | UV-Stabilität | Bester Einsatz |
|---|---|---|
| Anorganische Pigmente | Ausgezeichnet | Langfristig außen, dunkle oder erdige Farben |
| Organische Hochleistungspigmente | Gut | Leuchtende Farben mit UV-Schutz |
| Standard-organische Pigmente | Schwach | Innen oder kurzzeitig außen |
| Ruß | Ausgezeichnet | Schwarze Teile; bietet auch UV-Abschirmung |
2. UV-Absorber (UVA) einsetzen
UV-Absorber fangen Photonen ab, bevor sie Pigment oder Polymer erreichen, und wandeln die Energie in Wärme. Farbige Teile benötigen oft höhere UVA-Dosierungen.
3. HALS hinzufügen
HALS absorbieren UV nicht; sie fangen freie Radikale ab und unterbrechen die Photooxidation.
4. Stabilisatoren kombinieren
UVA fängt Photonen ab, HALS fängt Radikale. Diese doppelte Verteidigung ist für anspruchsvolle Außenteile wichtig.
5. Polymerauswahl berücksichtigen
Für optisch kritische Außenteile ist ASA oft besser als ABS, weil es UV-empfindliches Butadien durch Acrylatkautschuk ersetzt. Für halbgeschützte Außenteile können UV-stabilisiertes ABS oder PP nach Validierung ausreichen.
Kundendiagnose / Validierungsszenario
Ein Hersteller von Außenschildern nutzte UV-stabilisiertes ABS mit organischem rotem Pigment und einem UVA, aber ohne HALS. Nach 12 Monaten direkter Sonne wurde Rot rosa, weiße Bereiche vergilbten, Glanz sank und die Oberfläche wurde rau.
Ursachenanalyse
| Beobachtung | Ursache |
|---|---|
| Rot wurde rosa | Organisches Rotpigment wurde durch UV abgebaut; UVA reichte nicht |
| Weiße Bereiche vergilbten | ABS-Butadienphase photooxidierte; kein HALS |
| Glanzverlust | Oberflächen-Photooxidation erodierte die glatte Schicht |
Korrekturen
| Problem | Korrektur |
|---|---|
| Unzureichender Pigmentschutz | UVA erhöhen; anorganisches Rotpigment prüfen |
| Keine Radikalfangwirkung | HALS (0,3–0,5%) hinzufügen |
| ABS-Schwachstelle | Für hochwertige Außenoptik auf ASA wechseln |
Versuchsergebnisse
| Kennwert | Originalrezeptur | Korrigierte Rezeptur | Akzeptanz |
|---|---|---|---|
| ΔE nach 2000 h QUV | 4.8 | 1.5 | <3.0 |
| Glanzerhaltung | 45% | 82% | >70% |
| Oberflächenvergilbung | Vorhanden | Keine | Keine |
| Feld-Bestehensrate (24 Monate) | 78% | 99% | >97% |
Zusammengesetztes Szenario aus typischer Industrieerfahrung; reale Ergebnisse hängen von Klima, Geometrie, Ausrichtung und Verarbeitung ab.

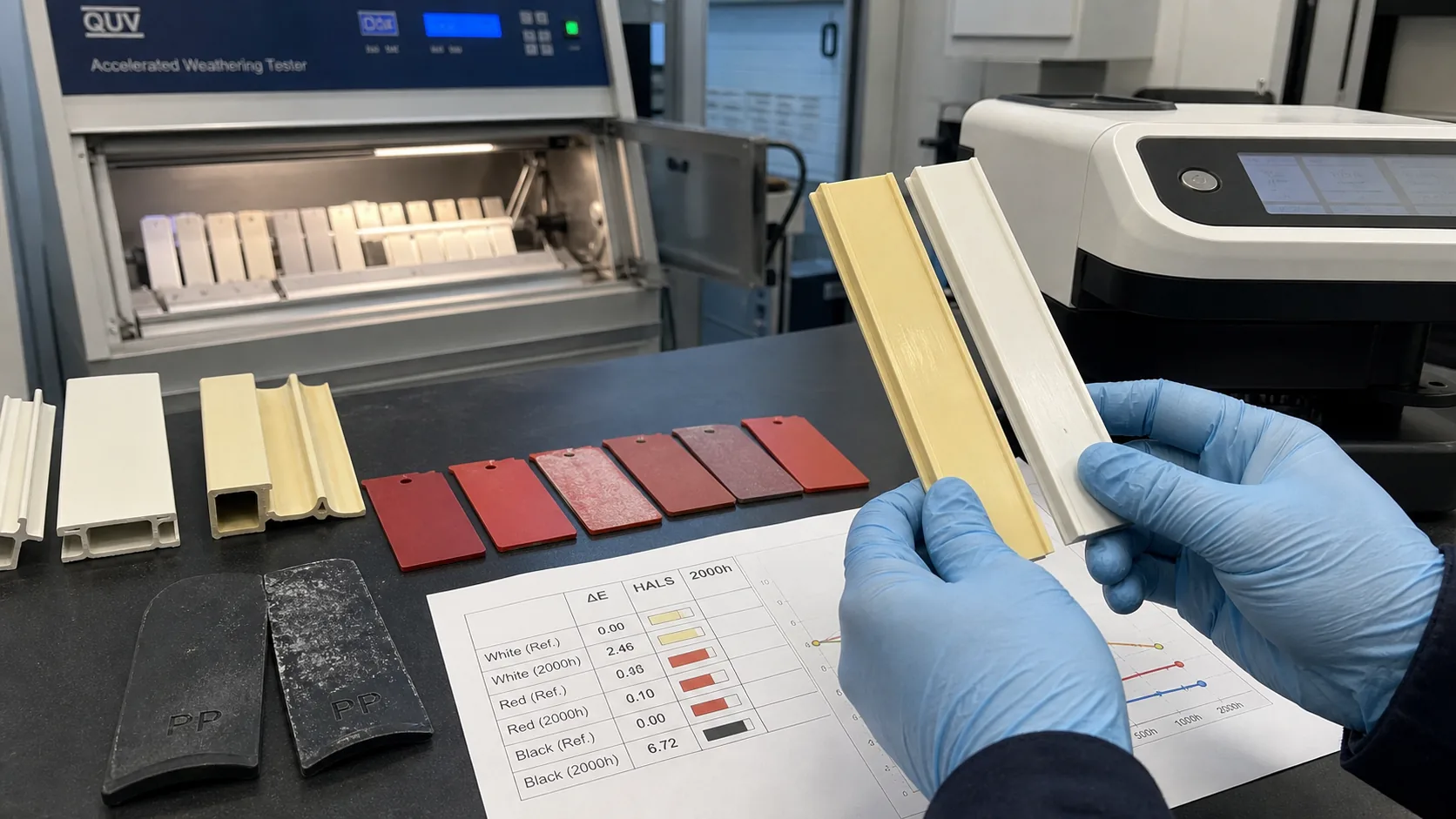

Validierungstabelle
| Parameter | Prüfmethode | Schwache Rezeptur | Gute Rezeptur | Akzeptanz |
|---|---|---|---|---|
| Farbänderung (ΔE) nach 2000 h QUV | ASTM G154 | >4.0 | <2.0 | <3.0 |
| Glanzerhaltung | ASTM D523 | <50% | >75% | >70% |
| Gelbindex | ASTM D1925 | >15 | <5 | <10 |
| Pigmenterhaltung | Spektralphotometrie | <60% | >90% | >85% |
| Oberflächenkreidung | ASTM D4214 | 3–4 | 0–1 | <2 |
Ergebnisinterpretation
Ursache des Verblassens diagnostizieren
| Symptom | Wahrscheinliche Hauptursache | Korrektur |
|---|---|---|
| Farbe verblasst ohne Vergilbung | Pigmentabbau | UVA erhöhen; Pigment wechseln |
| Vergilbung bei erhaltener Farbintensität | Polymervergilbung | HALS hinzufügen; stabileres Polymer prüfen |
| Verblassen und Vergilbung | Kombinierter Abbau | Komplettpaket; ASA prüfen |
| Eine Fläche verblasst stärker | Ungleiche UV-Exposition | Alle Flächen stabilisieren |
| Glanzverlust vor Farbverlust | Oberflächenabbau | HALS hinzufügen; Schutz erhöhen |
Prioritäten zur Vorbeugung
| Priorität | Maßnahme | Einfluss |
|---|---|---|
| 1 | UV-stabile Pigmente einsetzen | Verhindert Pigmentabbau |
| 2 | UV-Absorber hinzufügen | Schützt Pigment und Polymer |
| 3 | HALS hinzufügen | Fängt Radikale; verhindert Vergilbung |
| 4 | ASA statt ABS prüfen | Beseitigt Butadien-Vergilbung |
| 5 | Ruß für schwarze Teile nutzen | Bietet intrinsische UV-Abschirmung |
Geeignete Anwendungen
| Anwendung | Hauptrisiko | Empfohlene Vorbeugung |
|---|---|---|
| Automobil-Außenteile | UV + Wärmezyklen | ASA oder PC/ASA + UVA + HALS |
| Außenbeschilderung | Hohe UV-Exposition | Anorganische Pigmente + UVA + HALS |
| Fensterprofile | UV + Feuchte | Beschichtetes TiO₂ + HALS |
| Outdoor-Möbel | UV + Reiniger | HALS + UVA + anorganische Pigmente |
| Landtechnik | UV + Chemikalien | Hochleistungspigmente + Komplettpaket |
| Telekom-Gehäuse | UV + Wärmezyklen | ASA oder UV-stabilisiertes PC/ABS |
Was Käufer bereitstellen sollten
Erforderlich sind RAL / Pantone, Pigmenttyp, ΔE-Grenze, Klima, direkte Sonnenstunden, Ausrichtung, Feuchte, Oberflächentemperatur, Lebensdauer, mechanische Anforderungen, Oberfläche, Prozess, Temperatur, Verweilzeit, Volumen und Zeichnung oder Muster.
Fazit
Das Verblassen von Kunststoffteilen im Außenbereich entsteht durch zwei verschiedene, oft gleichzeitige Mechanismen: Pigmentabbau und Polymervergilbung. Beide werden durch UV ausgelöst und durch Wärme und Feuchte beschleunigt.
Kernaussagen
| Faktor | Einfluss |
|---|---|
| Pigmenttyp | Organische Pigmente verblassen schneller als anorganische |
| UV-Absorber-Dosierung | Höhere Dosierung schützt Pigmente |
| HALS-Anteil | Verhindert Polymervergilbung |
| Polymerwahl | ASA > PC/ABS > ABS bei UV-Stabilität |
| Synergie | UVA + HALS wirken gemeinsam besser als einzeln |
Die wichtigste Regel: Farbstabilität erfordert Schutz von Pigment und Polymer. UV-Absorber schützen das Pigment; HALS schützt das Polymer. DEYU unterstützt Pigmentwahl, Stabilisatorpaket, Kleinchargen und Validierung.
