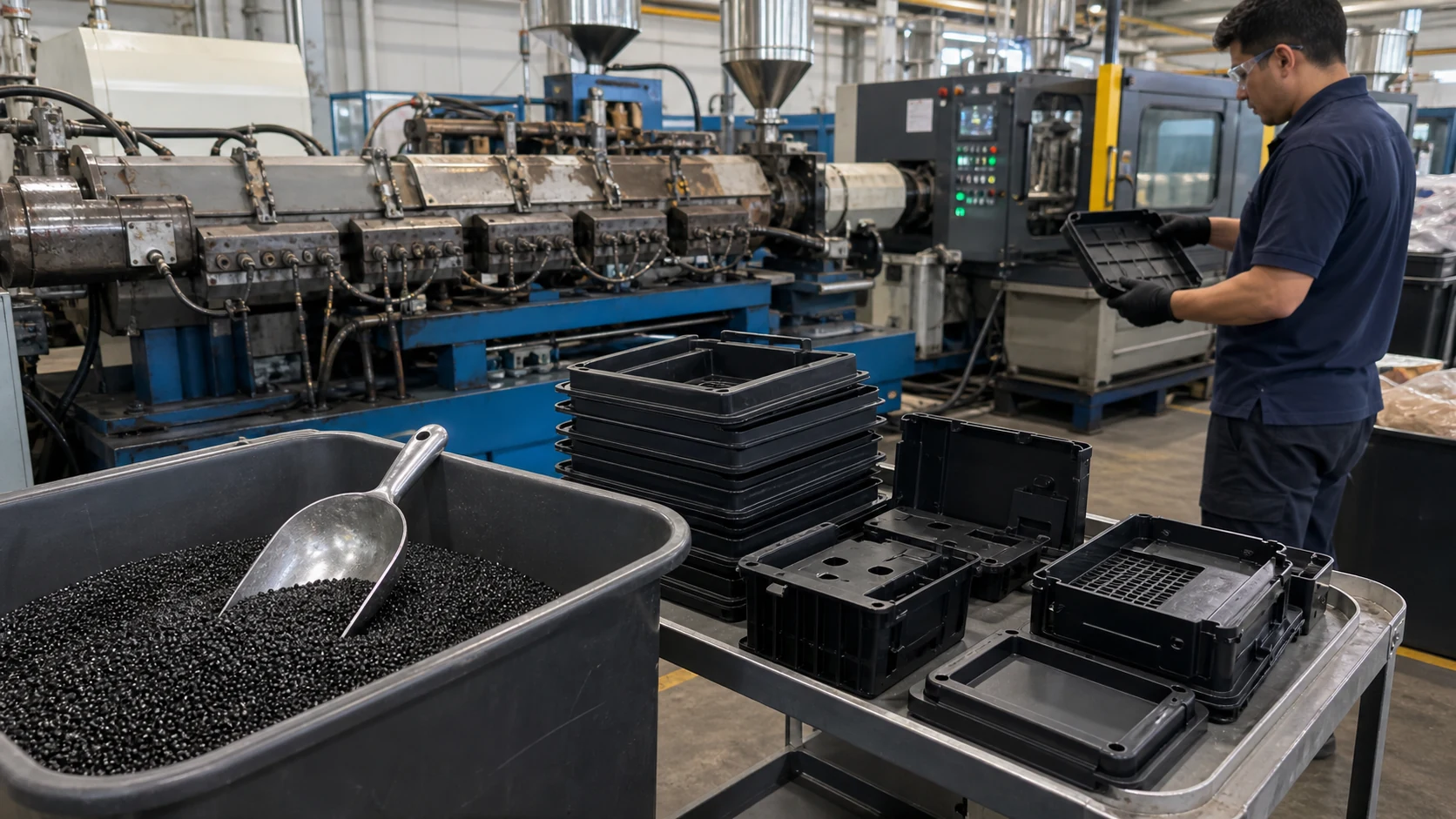

Plásticos conductores de negro de carbono: Ventajas, límites y selección de aplicaciones
El negro de carbono es el aditivo conductor más utilizado para plásticos. Es económico, fácilmente disponible y puede transformar polímeros aislantes en materiales que disipan la electricidad estática, protegen contra descargas electrostáticas (ESD) y proporcionan un apantallamiento moderado por interferencias electromagnéticas (EMI).
Antecedentes / Problema
El negro de carbono es el aditivo conductor más utilizado para plásticos. Es económico, fácilmente disponible y puede transformar polímeros aislantes en materiales que disipan la electricidad estática, protegen contra descargas electrostáticas (ESD) y proporcionan un apantallamiento moderado por interferencias electromagnéticas (EMI).

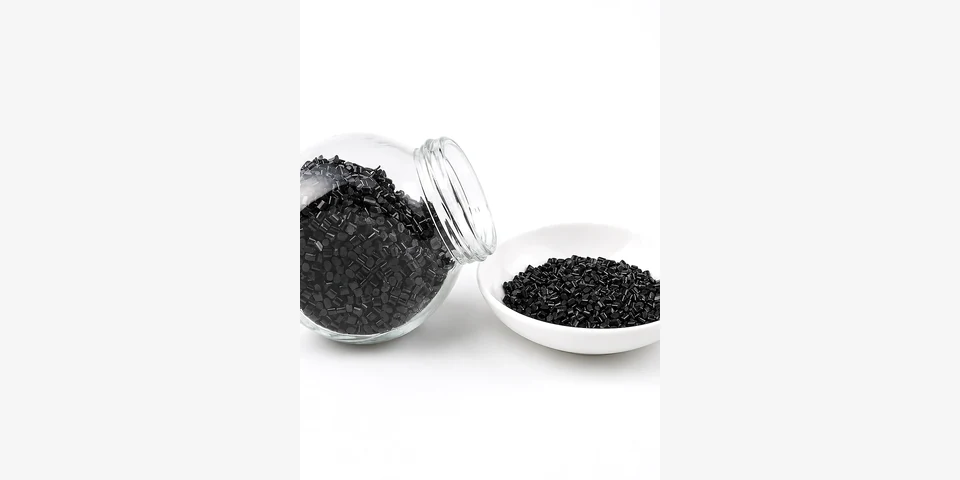

Referencias relacionadas de DEYU Plastics para esta selección de materiales: DGK-ABS DD3C ABS conductor de grafito y DGK-PP DD4-5A-JC PP conductor retardante de llama.
El reto principal: el negro de carbono no es un simple aditivo. Su rendimiento depende del tamaño de la partícula, la estructura (morfología del agregado), la superficie superficial, la concentración de carga y la calidad de la dispersión. Alcanzar la conductividad adecuada requiere comprender el umbral de percolación — la concentración crítica a la que las partículas de negro de carbono forman una red conductora continua a través de la matriz polimérica.
El compromiso fundamental: Aumentar la carga de negro de carbono para lograr una resistividad menor reduce las propiedades mecánicas — resistencia al impacto, elongación al romper y flujo. El arte de la composición en negro de carbono consiste en encontrar la carga óptima que cumpla con el objetivo de conductividad, preservando un rendimiento mecánico aceptable y la procesabilidad.
Esta página ofrece un análisis técnico sistemático de los plásticos conductores de negro de carbono — cubriendo la física de la conductividad, las ventajas y limitaciones de la vía del negro de carbono, la selección de grados y la orientación específica para cada aplicación.
Dificultad técnica / Cómo el negro de carbono crea conductividad
1. El umbral de percolación — El concepto crítico
El negro de carbono es intrínsecamente un semiconductor. A cargas muy bajas (como las utilizadas para la pigmentación del color), la resistividad del compuesto se mantiene al nivel del polímero sin rellenar. A medida que aumenta la carga de negro de carbono, se alcanza una concentración crítica donde los agregados de negro de carbono comienzan a entrar en contacto entre sí, formando una vía conductora continua a través de la matriz polimérica aislante.
Esta región de rápida disminución de resistividad — típicamente de 8 a 10 órdenes de magnitud en un rango de carga estrecho — se denomina región de percolación. En el umbral de percolación, el compuesto pasa de un aislante a un conductor. Por encima de este umbral, la resistividad alcanza una meseta que sigue siendo 1–2 órdenes de magnitud superior a la del negro de carbono seco.
El umbral de percolación varía significativamente en función de:
| Factor | Efecto sobre el umbral de percolación | Mecanismo |
|---|---|---|
| Tamaño de partícula | Las partículas más pequeñas → umbral más bajo | Más partículas por unidad de volumen; distancias entre partículas más cortas |
| Estructura (morfología agregada) | Estructura superior → umbral más bajo | Los agregados ramificados crean vías más conductoras |
| Superficie | Mayor superficie → umbral más bajo | Más puntos de contacto entre partículas |
| Matriz polimérica | Mayor cristalinidad → umbral más alto | La cristalización excluye el relleno a regiones amorfas |
| Espesor de interfase | Interfase más gruesa → umbral inferior | Reduce el espacio entre nanopartículas |
Las investigaciones muestran que los umbrales de percolación para negro de carbono pueden variar desde tan solo un 0,01% en peso para configuraciones óptimas de nanopartículas hasta más del 10% en peso para grados convencionales en polímeros cristalinos. Por ejemplo, los compuestos PLA/CB muestran un umbral de percolación eléctrica alrededor del 5,13% en peso, mientras que los compuestos HDPE/CB muestran aproximadamente el 10,72% en peso.
2. El mecanismo de conducción — Tunelización y saltos de electrones
Por debajo del umbral de percolación, las partículas de negro de carbono se separan mediante huecos aislantes de polímero. La conducción ocurre mediante el tunelamiento y el salto de electrones: los electrones saltan a través de las delgadas barreras aislantes entre agregados de negro de carbono adyacentes.
En el umbral de percolación, los huecos entre agregados se vuelven lo suficientemente pequeños como para que el túnel sea eficiente, creando un aumento dramático de la conductividad. El mecanismo de tunelización de electrones está influenciado por:
Distancia entre partículas — distancias más cortas reducen la resistencia al túnel
Conductividad de interfase — la región polimérica que rodea inmediatamente cada partícula puede actuar como un conducto de salto de electrones
Conectividad de partículas: el número y la calidad de los contactos entre agregados
3. Dependencia de la resistencia a la temperatura
Los compuestos rellenos de negro de carbono presentan resistividad dependiente de la temperatura. Por debajo del umbral de percolación, el coeficiente de temperatura de resistencia puede cambiar de negativo a positivo en concentraciones específicas. Este comportamiento es importante para aplicaciones donde la temperatura varía significativamente: la resistividad puede derivar con la temperatura, afectando al rendimiento de la ESD.
4. El papel de las propiedades del negro de carbono
No todos los negros de carbón son iguales. Propiedades clave que afectan al rendimiento conductor:
| Propiedad | Efecto sobre la conductividad | Efecto en el procesamiento |
|---|---|---|
| Tamaño de partícula (área superficial) | Las partículas más pequeñas → mayor conductividad a cargas más bajas | Mayor superficie → mayor viscosidad, más difícil de dispersar |
| Estructura (morfología agregada) | Estructura superior → mayor conductividad | Estructura superior → mayor viscosidad |
| Porosidad | Mayor porosidad → mayor conductividad | Puede afectar a la dispersión |
| Química de superficies | Afecta a la interacción y dispersión de polímeros | Afecta a la composición y la estabilidad |
Los negros de carbono conductores están diseñados específicamente con una gran superficie, alta estructura y alta porosidad para maximizar la conductividad a cargas mínimas.
Dirección de materiales DEYU — Enfoque de composición con negro de carbono
DEYU aborda la composición conductiva de negro de carbono mediante una metodología sistemática:
1. Selección de relleno basada en los requisitos de solicitud
DEYU evalúa múltiples grados de negro de carbono para cada aplicación:
| Tipo negro de carbono | Características clave | Mejor Adecuado Para |
|---|---|---|
| Negro conductor estándar | Superficie moderada, propiedades equilibradas | Aplicaciones generales de ESD |
| Negro conductor de alta estructura | Alta conductividad a cargas más bajas | Solicitudes que requieren preservación de propiedades |
| Negro de acetileno | Alta pureza, buena conductividad | Aplicaciones especializadas |
| Negro de alta superficie | Conductividad muy alta | Requisitos exigentes de conductividad |
2. Optimización de la carga — Concentración mínima efectiva
DEYU determina la carga mínima de negro de carbono necesaria para alcanzar la resistividad objetivo. Este enfoque:
Preserva las propiedades mecánicas (resistencia al impacto, elongación)
Mantiene el flujo y la procesabilidad
Minimiza el coste
Reduce los problemas de apariencia superficial
3. Control de calidad de dispersión
Una dispersión pobre crea aglomerados que actúan como concentradores de tensiones y reducen la conductividad. DEYU asegura:
Cizalladura y temperatura de composición óptimas
Tiempo y secuencia adecuados de mezcla
Compatibilizadores o agentes acopladores cuando sea necesario
4. Equilibrio de formulación
DEYU equilibra la carga negra de carbono con:
Modificadores de impacto para restaurar la tenacidad perdida bajo cargas elevadas
Ayudas de procesamiento para mantener el flujo
Estabilizadores para protección térmica y UV
Datos de referencia del producto — Compuestos conductores de negro de carbono
La siguiente tabla proporciona datos de referencia para compuestos conductores rellenos de negro de carbono en diferentes resinas base. Todos los valores son direccionales.
| Propiedad | DGK-PP-CB (ESD General) | DGK-ABS-CB (Alto Impacto) | DGK-PE-CB (Extrusión) | DGK-PA6-CB (Alta Resistencia) |
|---|---|---|---|---|
| Resina base | PP | ABS | LDPE/HDPE | PA6 |
| Carga de negro de carbono | 12–15% | 12–15% | 15–20% | 10–15% |
| Método de procesamiento | Moldeo por inyección | Moldeo por inyección | Extrusión y moldeo por soplado | Moldeo por inyección |
| Resistividad superficial (Ω/sq) | 10⁵ – 10⁹ | 10⁵ – 10⁹ | 10⁵ – 10⁹ | 10⁵ – 10⁸ |
| Resistividad de volumen (Ω·cm) | 10⁶ – 10¹⁰ | 10⁶ – 10¹⁰ | 10⁶ – 10¹⁰ | 10⁶ – 10⁹ |
| Densidad (g/cm³) | 0.95 – 1.02 | 1.10 – 1.18 | 0.98 – 1.05 | 1.10 – 1.18 |
| MFR (g/10min) | 5 – 15 | 5 – 20 | 1 – 10 | 5 – 15 |
| Resistencia a la tracción (MPa) | 22 – 28 | 40 – 50 | 18 – 25 | 45 – 55 |
| Módulo de flexión (MPa) | 1,500 – 2,500 | 3,500 – 5,000 | 800 – 1,500 | 2,500 – 3,500 |
| Impacto con muesca (kJ/m²) | 3 – 5 | 6 – 10 | 2 – 4 | 6 – 10 |
| HDT @ 1,82 MPa (°C) | 90 – 105 | 85 – 100 | 70 – 85 | 70 – 85 |
| Dependencia de la humedad | Bajo (basado en carbono) | Bajo (basado en carbono) | Bajo (basado en carbono) | Bajo (basado en carbono) |
| Aplicaciones típicas | Bandejas de CI, envases, suelos ESD | Carcasas electrónicas, bandejas | Películas conductoras, tubos | Piezas ESD de alta resistencia |
Escenario de depuración / validación del cliente
Contexto: Un fabricante de bandejas de manipulación de CI utilizaba un compuesto de PP relleno de negro de carbono con una resistividad superficial objetivo de 10⁶–10⁸ Ω/sq. El material pasó todos los controles de calidad entrantes. Sin embargo, la producción experimentaba una tasa de rechazo del 9%: las piezas mostraban valores de resistividad que iban desde 10⁶ Ω/cuadrado cerca de la puerta hasta >10¹⁰ Ω/cuadrado en líneas de soldadura y ubicaciones de final de relleno.
Análisis del problema: Se identificaron tres problemas:
Dispersión inconsistente del negro de carbono — el compuesto no lograba una dispersión uniforme, creando áreas localizadas con baja concentración de negro de carbono
Carga insuficiente de negro de carbono — la carga estaba en el umbral de percolación para la calidad específica de negro de carbono utilizada, lo que hace que la resistividad sea muy sensible a las variaciones de procesamiento
Sensibilidad al procesamiento — la temperatura de fusión y la velocidad de inyección estaban en el límite superior del rango recomendado, lo que provocó cierta degradación del negro de carbono y una reducción de la conductividad
Estructura del ensayo:
| Parámetro | Valor |
|---|---|
| Cantidad de prueba | 1.000 bandejas (5 ciclos de moldeado) |
| Producción mensual | 200.000 bandejas |
| Tasa de rechazo existente | 9% (relacionado con la resistividad) |
| Resistividad de la superficie objetivo | 10⁶ – 10⁸ Ω/cuadrado |
Intervenciones DEYU:
Cambio de grado en negro de carbono — cambiado a un negro de carbono conductor de alta estructura con mejor conductividad a la misma carga
Optimización de la carga — aumento de la carga del 13% al 15% para superar ampliamente el umbral de percolación, reduciendo la sensibilidad a las variaciones de procesamiento
Mejora de la dispersión — parámetros de composición optimizados (mayor cizalladura, tiempo de mezcla más largo) para lograr una dispersión más uniforme
Definición de ventana de proceso — proporcionaba rangos recomendados de temperatura de fusión y velocidad de inyección para una resistividad estable

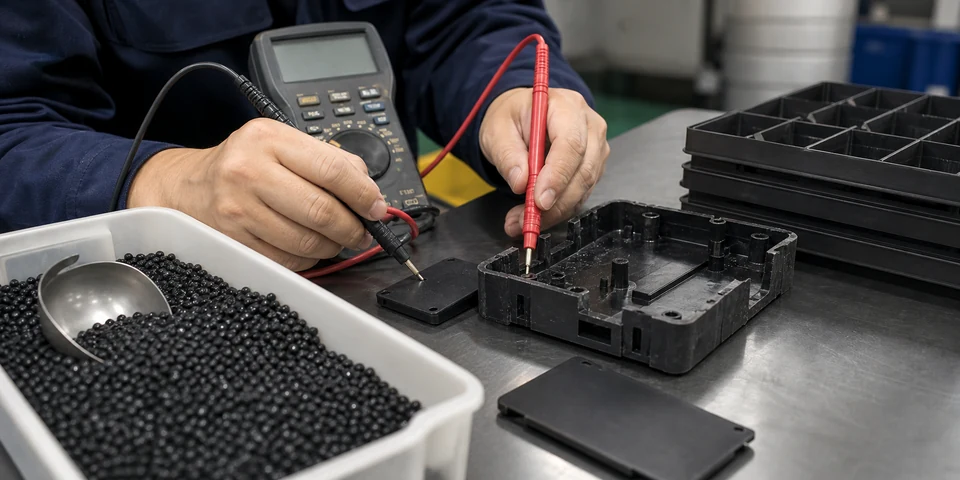

Tabla de datos de validación (estructura interna del cliente en la prueba):
| Parámetro | Proceso de Materiales Existente | Proceso Optimizado de Materiales DEYU | Dirección de mejora |
|---|---|---|---|
| Resistividad cerca de la puerta (Ω/cuadrado) | 5×10⁶ | 4×10⁶ | Estable |
| Resistividad en la línea de soldadura (Ω/sq) | 8×10⁹ | 6×10⁶ | Mejorado 1.300 veces |
| Resistividad al final del relleno (Ω/cuadrado) | 2×10⁹ | 7×10⁶ | Mejorado |
| Variación de resistividad (máximo/min) | 1,600:1 | 2:1 | Mejorado drásticamente |
| Tasa de desecho de moldeado | 9% | 2.5% | Reducido |
| 10:1 (kJ/m²) | 3.2 | 3.8 | Ligeramente mejorado |
Interpretación del resultado:
Análisis de materiales existentes: La carga de negro de carbono estaba en el umbral de percolación. Pequeñas variaciones en el procesamiento — deriva de temperatura de fusión, cambios en la velocidad de inyección — provocaron que la red negra de carbono se rompiera y se reformara, resultando en resistividad inconsistente. La línea de soldadura, donde la concentración de negro de carbono era naturalmente menor, mostraba la mayor resistividad.
Proceso optimizado por materiales DEYU: El negro de carbono de alta estructura y el aumento de la carga elevaron el material muy por encima del umbral de percolación, haciendo que la resistividad fuera mucho menos sensible a las variaciones de procesamiento. La dispersión mejorada eliminó zonas localizadas de baja conductividad. La resistividad de la línea de soldadura bajó de 8×10⁹ Ω/cuadrado a 6×10⁶ Ω/cuadrado — una mejora de 1.300 veces.
Contribución de DEYU Plastics: DEYU proporcionó tres soluciones interconectadas: (1) un grado negro de carbono de alta estructura que proporciona mejor conductividad a la misma carga, (2) carga optimizada para superar el umbral de percolación, y (3) una ventana de procesamiento definida para asegurar una resistividad estable en la producción.
Próximos pasos: validación completa de la producción en todos los tamaños de bandeja. DEYU puede proporcionar soporte técnico continuo y protocolos de monitorización de resistividad en proceso.
Interpretación de resultados — Marco de Selección de Negro de Carbono
Basándose en el análisis y escenario anteriores, DEYU recomienda el siguiente marco para la selección de compuestos conductores de negro de carbono:
Paso 1 — Define el objetivo de conductividad:
| Resistividad del objetivo | Tipo de aplicación | Enfoque recomendado |
|---|---|---|
| 10⁹ – 10¹¹ Ω/sq (antiestático) | Prevención de polvo, envases | Carga negra de bajo carbono, o uso de tecnología antiestática permanente |
| 10⁵ – 10⁹ Ω/cuadrado (disipativo) | Bandejas de CI, envases ESD, carcasas | Carga moderada de negro de carbono (12–15%) |
| 10⁴ – 10⁵ Ω/cuadrado (semiconductor) | Componentes conductores | Mayor carga de negro de carbono (15–20%) |
| <10⁴ Ω/cuadrado (conductor) | Blindaje EMI, conexión a tierra | Cargas muy altas o rellenos alternativos (fibra de carbono, CNT) |
Paso 2 — Selecciona la calidad de negro de carbono:
| Requisito | Tipo Negro de Carbono recomendado |
|---|---|
| Conductividad moderada sensible al coste | Negro conductor estándar |
| Preservación de la propiedad, menor carga | Negro conductor de alta estructura |
| Alta conductividad con carga mínima | Negro conductor de alta superficie |
| Aplicaciones especializadas y de alta pureza | Negro de acetileno |
Paso 3 — Optimizar la carga:
Empieza por la carga mínima que alcance la resistividad objetivo
Prueba en los extremos de la ventana de procesamiento para asegurar la estabilidad
Aumentar la carga si se detecta sensibilidad de procesamiento
Equilibrar la carga con los requisitos de propiedades mecánicas
Paso 4 — Asegura una buena dispersión:
Utiliza el cizallamiento y el tiempo de composición adecuados
Considera el enfoque masterbatch para una mejor dispersión
Verificar la calidad de dispersión mediante microscopía o mapeo de resistividad
Paso 5 — Validar en geometría de producción:
Barras de prueba estándar Y piezas de producción
Mide la resistividad en múltiples ubicaciones (compuerta, línea de soldadura, final de relleno)
Prueba en los extremos de la ventana de procesamiento
Ventajas de los plásticos conductores de negro de carbono
| Ventaja | Explicación |
|---|---|
| Bajo coste | El negro de carbono es el relleno conductor más económico |
| Amplia disponibilidad | Disponible fácilmente de múltiples proveedores a nivel global |
| Buena compatibilidad | Compatible con la mayoría de los termoplásticos comunes (PP, PE, ABS, PA, PC) |
| Conductividad permanente | El negro de carbono no migra ni se lava (a diferencia de los antistáticos iónicos) |
| Independiente de la humedad | La conductividad no se ve afectada por los cambios de humedad |
| Estabilidad del color | Proporciona un color negro consistente |
| Protección UV | El negro de carbono también proporciona estabilización UV |
| Flexibilidad del proceso | Adecuado para moldeo por inyección, extrusión, soplado y termoformado |
| Refuerzo | Puede mejorar la resistencia a la tracción y el módulo a cargas moderadas |
Limitaciones de los plásticos conductores de negro de carbono
| Limitaciones | Explicación | Mitigación |
|---|---|---|
| Se requiere carga elevada | Normalmente entre un 10 y un 20% en peso, más que la fibra de carbono o el CNT | Utiliza calzadas de alta estructura; Consideremos sistemas híbridos |
| Reducción de la resistencia al impacto | La resistencia al impacto puede disminuir entre un 40 y un 70% en cargas típicas | Añadir modificadores de impacto; Uso de cargas más bajas |
| Reducción de caudal | La viscosidad aumenta significativamente a altas cargas | Utiliza ayudas de procesamiento; Temperatura de fusión más alta |
| Fragilidad | El alargamiento al romper puede disminuir un 90% o más | Utiliza calificaciones modificadas por impacto |
| Apariencia superficial | Puede crear una superficie rugosa y un brillo reducido | Optimizar la dispersión; Utiliza grados de negro de carbono más finos |
| Contaminación superficial | Puede dejar marcas o liberar partículas de carbono | Utiliza grados encapsulados o de bajo polvo |
| Conductividad inconsistente | La resistividad puede variar según las condiciones de procesamiento | Optimizar la carga por encima del umbral de percolación; Procesamiento de controles |
| Blindaje EMI limitado | No es efectivo para blindaje EMI de alto rendimiento | Utiliza rellenos de fibra de carbono o metálicos para el blindaje EMI |
Aplicaciones adecuadas — Plásticos conductores de negro de carbono
| Aplicación | Resina base recomendada | Carga típica | Por qué el negro de carbono |
|---|---|---|---|
| Bandejas de manipulación de CI | PP, ABS, PET | 12–15% | Protección ESD rentable y buena |
| Embalaje electrónico | PP, PE, PS | 12–18% | Bajo coste, buena procesabilidad |
| Suelo ESD | PP, PVC | 15–20% | Conductividad por resistencia al desgaste |
| Piezas ESD para interiores automotrices | PP, ABS | 10–15% | Ligero, rentable |
| Carcasas electrónicas | ABS, PC | 12–15% | Protección ESD de calidad superficial |
| Tubos conductores, películas | PE, PP | 15–20% | Compatibilidad de procesos de extrusión |
| Accesorios de sala limpia | ABS, PP | 10–15% | Opciones de baja salida de gases disponibles |
| Componentes del sistema de combustible | PA, PP | 10–15% | Resistencia química por disipación estática |
| Masterbatches conductores | Diversos operadores | 15–50% | Concentrado para diluir en el procesador |
Los masterbatches de negro de carbono suelen estar compuestos de un 15% a un 50% de negro de carbono disperso en una resina portadora termoplástica como LDPE, HDPE, PP, PA o ABS, con resistividad superficial que oscila entre 10³ y 10¹² Ω/sq.
Qué deben aportar los compradores para la selección de compuestos negros de carbono
Para recibir una recomendación precisa de compuesto negro de carbono, los compradores deben proporcionar:
Resistividad del objetivo — rango de resistividad superficial o de volumen (Ω/sq o Ω·cm) con estándar de prueba
Preferencia de resina base — PP, PE, ABS, PA, PC u otros
Descripción de la solicitud — ¿qué es la pieza y qué hace?
Dibujo de piezas — geometría, grosor de pared, ubicación de la compuerta, ubicaciones de líneas de soldadura
Método de procesado — moldeo por inyección, extrusión, moldeo por soplado, termoformado
Requisitos mecánicos — resistencia a la tracción, resistencia al impacto, flexibilidad
Condiciones ambientales — rango de temperatura, exposición a productos químicos, exposición a los rayos UV
Requisitos de apariencia superficial — brillo, color, textura
Volumen de producción — cantidad anual o mensual
Restricciones de coste — coste objetivo del material por kilogramo o por pieza
DEYU puede apoyar con:
Selección de grado negro de carbono basada en los requisitos de solicitud
Optimización de la carga para la resistividad del objetivo con preservación de propiedades
Optimización de dispersión para una conductividad consistente
Modificación por impacto según los requisitos de tenacidad
Validación en pequeños lotes y soporte para optimización de procesos
Conclusión
El negro de carbono es el relleno conductor más utilizado y rentable para plásticos. Su combinación de bajo coste, amplia disponibilidad y compatibilidad con termoplásticos comunes lo convierte en la opción predeterminada para aplicaciones de protección contra ESD y disipación estática.
Puntos clave:
El umbral de percolación es el concepto crítico: la concentración en la que las partículas de negro de carbono forman una red conductora continua. La resistividad cae entre 8 y 10 órdenes de magnitud en este punto.
La optimización de la carga es esencial: la carga mínima que alcanza la resistividad objetivo preserva las propiedades mecánicas y la procesabilidad. Una carga por encima del umbral de percolación reduce la sensibilidad a las variaciones del proceso.
La calidad del negro de carbono importa: los grados de alta estructura y alta superficie ofrecen mejor conductividad con cargas menores, pero pueden afectar la dispersión y el procesamiento.
El compromiso mecánico es significativo: una mayor carga de negro de carbono reduce la resistencia al impacto, la elongación y el flujo. Los modificadores de impacto y los auxiliares de procesamiento pueden mitigar estos efectos.
La calidad de la dispersión es crítica: una mala dispersión crea aglomerados que actúan como concentradores de estrés y reducen la conductividad. El compuesto adecuado es esencial.
El negro de carbono no es para todas las aplicaciones: para blindajes EMI de alto rendimiento o aplicaciones que requieren preservación de propiedades, la fibra de carbono o los CNT pueden ser más apropiados.
DEYU ofrece una gama completa de compuestos conductores de negro de carbono en PP, PE, ABS, PA y otras resinas base, con cargas optimizadas, modificación de impacto y control de dispersión para un desempeño ESD consistente y confiable.
