Método de moldeo de PP compuesto con CNT por encima de 15 S/cm y cálculo del coste de almacenamiento por kWh para placas bipolares de baterías de flujo
Esta solución de estilo técnico conecta dos preguntas: cómo moldear una placa de PP compuesto con CNT por encima de 15 S/cm y cómo el coste de esa placa cambia el coste de almacenamiento por kWh en una batería de flujo.
FAQ del artículo
Método de moldeo de PP compuesto con CNT por encima de 15 S/cm y cálculo del coste de almacenamiento por kWh para placas bipolares de baterías de flujo
¿Por qué usar CNT en vez de solo grafito?
Los CNT pueden unir huecos entre partículas de grafito y mejorar la continuidad de red con poca adición. El grafito sigue siendo el marco conductor principal.
¿>15 S/cm sirve para todas las baterías de flujo?
No. Depende de pérdidas del stack, espesor, presión y química. Aquí es una meta práctica para el método descrito.
¿Por qué calcular coste por kWh?
Las placas se repiten muchas veces. Conductividad, rechazo, ciclo y coste de placa influyen directamente en el coste de almacenamiento.
¿Qué datos se necesitan antes de formular?
Plano, método de conductividad, presión de compresión, química, número de celdas, kWh esperado y rechazo aceptable.
Resumen
Este artículo propone una ruta práctica de moldeo para una placa de polipropileno compuesto con nanotubos de carbono destinada a placas bipolares de baterías de flujo. El objetivo no es lograr el menor valor de resistencia en una probeta aislada, sino una placa moldeada con conductividad efectiva superior a 15 S/cm, buena planitud, reproducción de canales y economía de producción aceptable.
El método se apoya en tres principios: masterbatch de CNT pre-dispersado para evitar aglomerados, esqueleto conductor asistido por grafito para reducir la dosis necesaria de CNT, y una ventana de compresión o inyección-compresión que mantiene la presión el tiempo suficiente para consolidar costillas y canales delgados.
1. Antecedentes
Las baterías redox de vanadio y otros sistemas de flujo utilizan placas bipolares para recoger corriente, separar electrolitos, distribuir flujo y soportar la compresión del stack. La placa se repite muchas veces, por lo que su coste unitario afecta directamente al CAPEX y al coste de almacenamiento.
Las placas de grafito son conductoras y resistentes a la corrosión, pero son frágiles y costosas de mecanizar. Las metálicas conducen bien, aunque requieren protección anticorrosiva. Los compuestos de PP conductor ofrecen baja densidad, canales moldeables, resistencia química y proceso termoplástico.
La dificultad es clara: la conductividad exige alta carga de carbono, mientras que el moldeo exige fluidez. Una formulación que supera 15 S/cm en una placa prensada puede fallar si no reproduce una pared de canal de 0,6-1,2 mm o si se deforma al enfriar.
Como referencia pública de producto DEYU, véase DGK-PP DDL28 polipropileno de alta conductividad. Para una comparación más amplia, véase placas bipolares de PP de alta conductividad más allá de la resistividad.

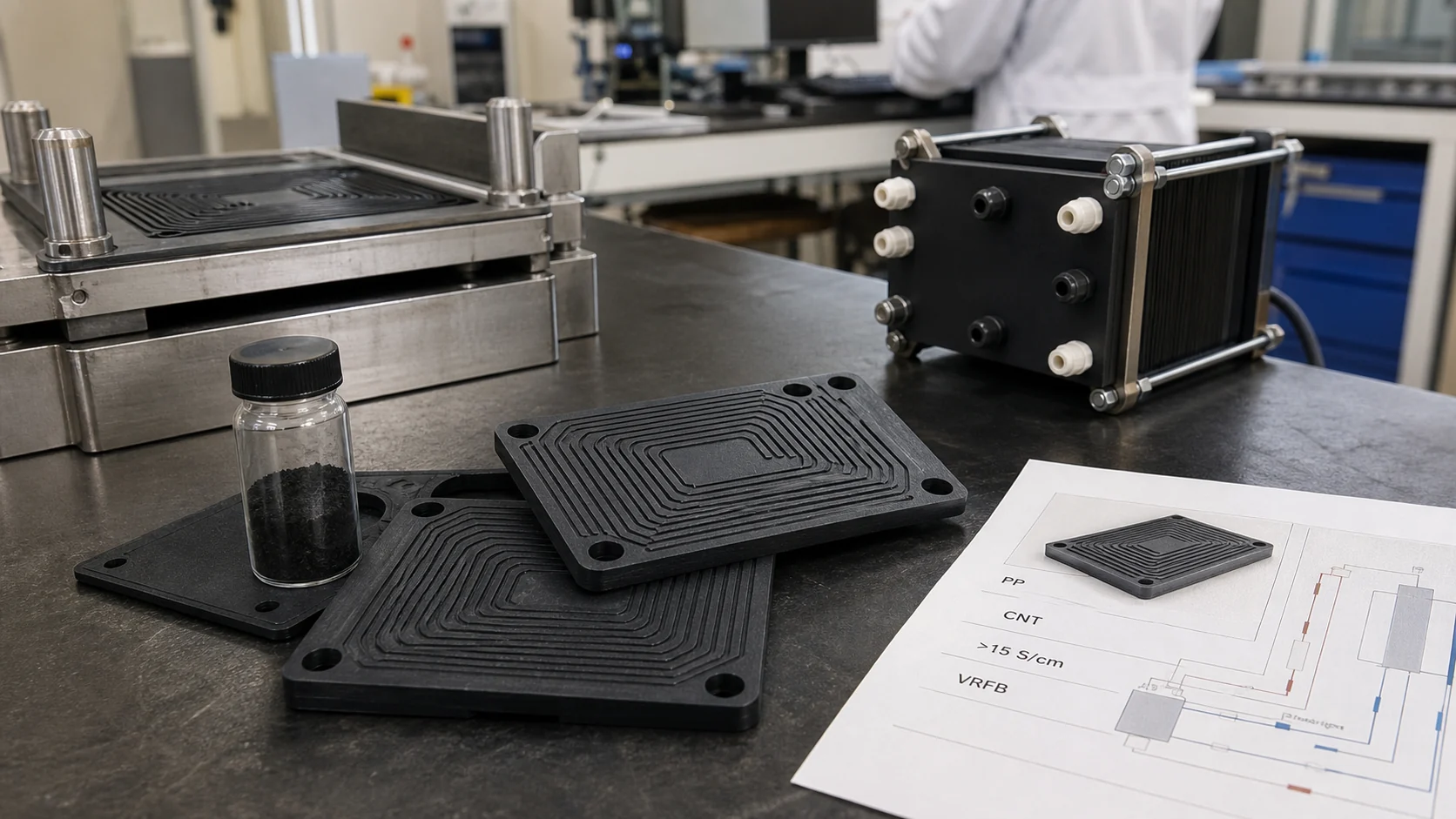

2. Materiales y método de moldeo
| Paso | Método | Objetivo de ingeniería |
|---|---|---|
| 1. Mezcla seca | PP portador, grafito, negro de carbono conductor y masterbatch CNT se dosifican según relación objetivo. | Crear una red de carbono sin depender solo de CNT. |
| 2. Compounding de doble husillo | Velocidad moderada, alimentación por etapas y venteo al vacío reducen aglomerados y humedad. | Conservar relación de aspecto y continuidad de red. |
| 3. Lámina o preforma | Los pellets se moldean como preforma o se alimentan a herramienta de inyección-compresión. | Estabilizar dosificación y reducir llenado incompleto. |
| 4. Compresión / ICM | Temperatura dinámica del molde y compresión final retardada mejoran los canales. | Forzar el fundido cargado dentro de costillas y ranuras. |
| 5. Estabilización | Enfriamiento plano bajo presión y 24 h de acondicionamiento. | Reducir alabeo y estabilizar contacto eléctrico. |
| Componente | Rango de referencia | Función | Riesgo por exceso |
|---|---|---|---|
| Matriz PP | 20-35% en peso | Procesabilidad, resistencia química y tenacidad | Demasiado bajo: fragilidad; demasiado alto: baja conductividad |
| Grafito / grafito expandido | 45-65% en peso | Marco conductor principal y resistente a corrosión | Alta viscosidad, fragilidad, desgaste de molde |
| Negro de carbono conductor | 3-8% en peso | Rellena huecos entre partículas de grafito | Dispersión difícil y pérdida de impacto |
| Masterbatch CNT | Ruta activa CNT 1-5% en peso | Puentes conductores y continuidad de red | Aglomeración, coste y viscosidad |
| Acoplante / ayuda de proceso | 0,5-3% en peso | Humectación, flujo y desmoldeo | Migración y deriva de resistencia si se elige mal |
3. Objetivos de conductividad y calidad de placa
| Indicador | Objetivo del método | Importancia |
|---|---|---|
| Conductividad moldeada efectiva | >15 S/cm | Objetivo práctico mínimo para evaluar la placa de PP moldeada |
| Consistencia a través del espesor | CV <15% | El stack depende de contacto repetible entre placas |
| Variación de espesor | +/-0,03 mm | Controla compresión y riesgo de sellado |
| Reproducción de canales | >95% de llenado de costillas y ranuras | Afecta caída de presión y área activa |
| Resistencia a flexión | >25 MPa | Manejo y compresión del stack |
| Resistencia de contacto | Según proyecto y presión definida | Más relevante para pérdidas del stack que una resistividad aislada |
4. Aplicación en placas bipolares de baterías de flujo
En una batería de flujo, cada par de celdas repite la misma arquitectura. Una reducción pequeña en coste, rechazo o espesor de placa afecta al stack completo. El método de PP-CNT es atractivo cuando se necesitan canales moldeados, resistencia a corrosión y menor peso, con una red eléctrica suficiente para operar.
La evaluación debe hacerse en la geometría real. Una placa bipolar tiene costillas, canales, zonas de sellado, agujeros y transiciones de espesor. Todo ello cambia la orientación del carbono, la densidad local y la presión de contacto.

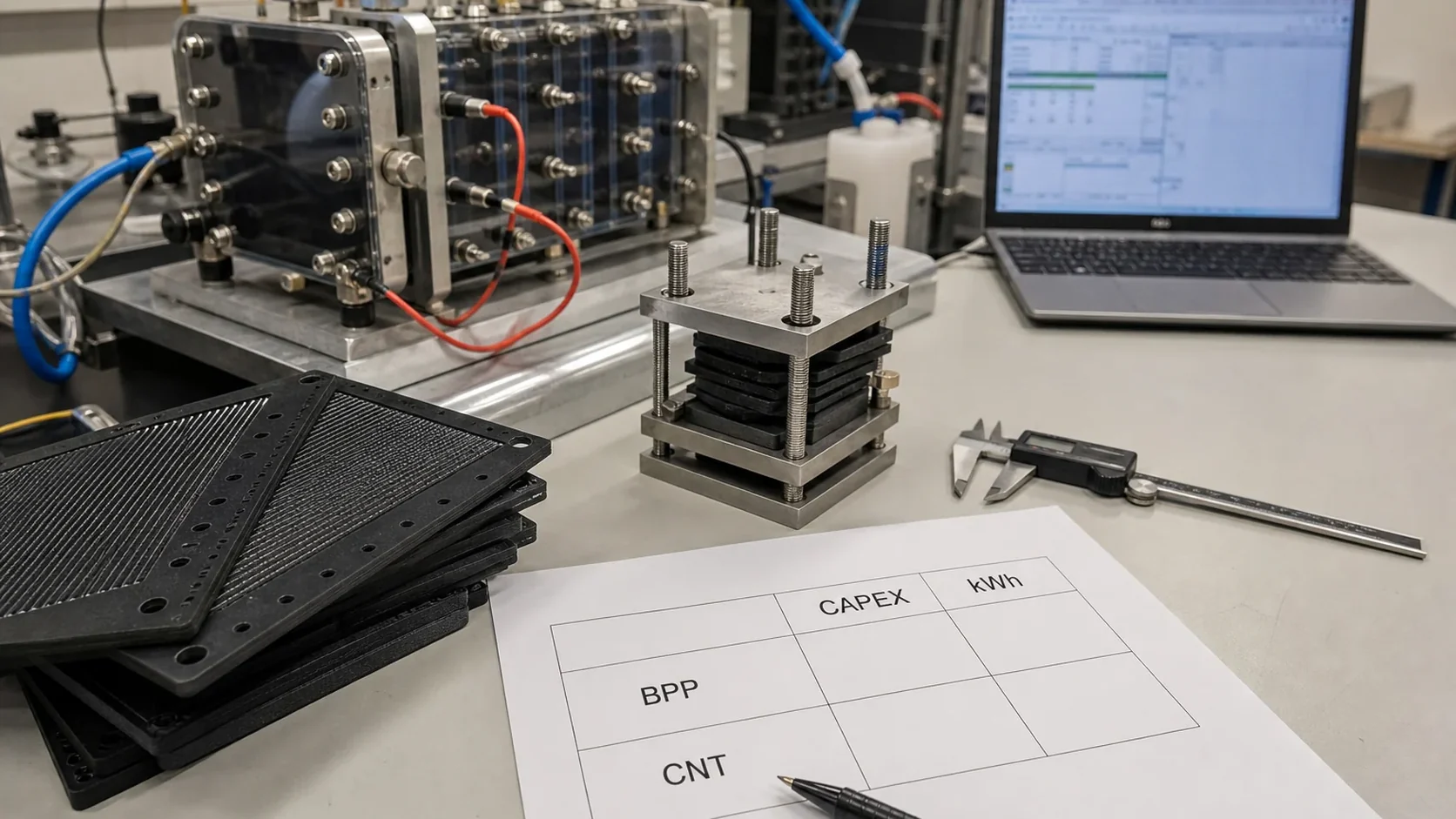

5. Cálculo del coste de almacenamiento por kWh
| Partida | Símbolo | Supuesto de ejemplo | Papel en coste/kWh |
|---|---|---|---|
| Coste unitario de placa | C_plate | 3,20 USD | Se repite en cada celda; sensible a rendimiento y ciclo |
| Número de placas | N_plate | 120 piezas | Multiplica la contribución de la placa |
| Energía del stack | E_stack | 25 kWh | Convierte coste de componentes en USD/kWh |
| Tasa de rechazo | S | 3% tras optimización | Eleva el coste efectivo de placa |
| Resto del stack | C_other | 1.950 USD | Membrana, marco, interfaz de electrolito, compresión y montaje |
| Paso | Fórmula | Resultado de ejemplo |
|---|---|---|
| Coste efectivo | C_plate_eff = C_plate / (1 - S) | 3,20 / 0,97 = 3,30 USD |
| Coste total de placas | C_plate_total = C_plate_eff x N_plate | 3,30 x 120 = 396 USD |
| Coste de stack | C_stack = C_plate_total + C_other | 396 + 1.950 = 2.346 USD |
| Coste material por kWh | C_kWh = C_stack / E_stack | 2.346 / 25 = 93,84 USD/kWh |
| Escenario | Conductividad | Rechazo | Coste unitario | Coste calculado |
|---|---|---|---|---|
| Solo grafito | 7-10 S/cm | 15% | 2,70 USD | 96,11 USD/kWh |
| Método PP-CNT | >15 S/cm | 3% | 3,20 USD | 93,84 USD/kWh |
| Placa sobrecargada de carbono | >20 S/cm | 10% | 3,80 USD | 106,27 USD/kWh |
6. Discusión de ingeniería
La tabla muestra por qué no conviene perseguir solo la conductividad. Una placa de grafito puede ser más barata por pieza, pero si la conductividad es marginal y el rechazo alto, el coste por kWh empeora. Una placa sobrecargada puede superar S/cm, pero aumenta coste y rechazo.
La ventana útil es equilibrada: los CNT actúan como puente conductor, el grafito aporta el cuerpo principal y la presión junto con la historia térmica permiten reproducir canales finos.
Para validar producción, DEYU recomienda medir al menos tres zonas: entrada/salida, área activa central y zona de sellado. También debe probarse después de ciclos de compresión.
7. Lista de validación para compradores
- Química de batería: VRFB, zinc-bromo, hierro-cromo u otro sistema.
- Plano de placa con dimensiones, profundidad de canal, ancho de costilla, zona de sellado y agujeros.
- Método de ensayo: en plano, a través del espesor, resistencia de contacto y presión.
- Tamaño del stack: número de celdas, cantidad de placas y kWh.
- Tolerancia de espesor, planitud y ventana de compresión de sellado.
- Volumen anual y rechazo aceptable para cálculo de coste/kWh.
Conclusión
Una placa bipolar de PP-CNT debe evaluarse como componente moldeado, no solo como probeta conductora. La ruta propuesta combina marco de grafito, red puente CNT controlada y compresión o inyección-compresión para superar 15 S/cm manteniendo geometría.
En el modelo de coste de una batería de flujo, el resultado no es solo S/cm. Importan conductividad, rechazo, ciclo, precio de placa y energía del stack. En el ejemplo, una placa algo más cara reduce USD/kWh cuando mejora la estabilidad de moldeo y la conductividad útil.
