Dificultades técnicas de los bidones químicos de PE conductor y la solución DEYU DGK-PE
Los bidones para solventes peligrosos y materiales inflamables necesitan conductividad estable 10^3-10^5, caída a baja temperatura, resistencia química y estabilidad de soplado. Este artículo explica tres cuellos de botella y la solución DEYU DGK-PE desde formulación, proceso y molde.
FAQ para compradores e ingenieros
Preguntas frecuentes de ingeniería sobre esta ruta de material
¿Qué rango de conductividad se trata para los bidones químicos?
El caso apunta a 10^3-10^5 ohm-cm para el cuerpo del bidón y 10^4-10^5 ohm-cm para la tapa. El rango final debe confirmarse según norma de seguridad, posición de prueba y geometría de la pieza.
¿Por qué el PE conductor se vuelve frágil al añadir negro de carbono?
El PE conductor tradicional depende de cargas altas de negro de carbono. Al subir el relleno, el HDPE pierde elongación, resistencia al impacto y resistencia al agrietamiento por tensión, por lo que la caída a baja temperatura se vuelve difícil.
¿Por qué el MFR es crítico en bidones soplados?
Un MFR demasiado bajo dificulta la extrusión del parison; uno demasiado alto causa caída del parison y variación de espesor. La dirección DGK-PE se diseña alrededor de 1.8-2.5 g/10 min a 190 C/2.16 kg.
¿Cómo resuelve DEYU el fallo de fondo delgado?
La solución combina reología del material, programa de espesor del parison, optimización del fondo del molde, control de temperatura, presión de soplado y tiempo de mantenimiento.
Para una recomendación precisa, envíe a DEYU el plano de la pieza, resina base, objetivo de rendimiento, método de proceso y norma de prueba.
1. Contexto del sector y desafíos
En el almacenamiento y transporte de productos químicos peligrosos, solventes y materiales inflamables o explosivos, la acumulación electrostática es un riesgo central de seguridad porque puede provocar ignición o explosión. Los bidones plásticos comunes tienen bajo rendimiento antiestático, rigidez insuficiente y tendencia a agrietarse a baja temperatura. Los bidones metálicos evitan parte del problema electrostático, pero se oxidan con facilidad, pesan más y cuestan más.
Por eso los bidones de polietileno conductor se han convertido en una dirección clave. El material debe alcanzar el rango conductor 10^3-10^5 y, al mismo tiempo, cumplir requisitos exigentes de caída a baja temperatura, resistencia a corrosión química y resistencia al impacto.
Yuyao Deyu Plastic Technology Co., Ltd. lleva más de veinte años trabajando en plásticos conductores y cuenta con ocho líneas totalmente automáticas para producción estandarizada. La solución DGK-PE de DEYU es un sistema de compuesto HDPE conductor diseñado para bidones de transporte químico. Resuelve la aplicación desde tres dimensiones: formulación del material, adaptación del proceso y coordinación con el molde. DGK es el código de la serie de plásticos conductores de DEYU plastics y cubre PE, PP, ABS, PA, POM, PVC y otros sistemas de resina.
2. Tres dificultades técnicas
Dificultad 1: El PE conductor 10^3-10^5 se agrieta fácilmente por falta de tenacidad
Para dar conductividad al polietileno aislante, la ruta tradicional consiste en añadir negro de carbono conductor al HDPE. Sin embargo, el negro de carbono deteriora de forma evidente las propiedades mecánicas. Cuando su contenido llega a aproximadamente 14%, las propiedades mecánicas y de proceso caen seriamente.
La práctica de ingeniería muestra un punto de equilibrio entre mecánica y conductividad en los rellenos carbonosos. Cuando la carga se acerca al límite que permite la tenacidad al impacto, la conductividad todavía suele quedar un orden de magnitud por debajo de la exigencia final. Si se añade más relleno, la mejora conductiva es limitada y la tenacidad al impacto puede caer más de 20%.
Así aparece el dilema de ingeniería: si se añade más relleno, la pieza se vuelve frágil; si se protege la tenacidad, la conductividad no alcanza. En caída a baja temperatura o bajo tensión de montaje, el producto se agrieta con facilidad.
Dificultad 2: El índice de fluidez no se adapta al soplado
El soplado exige un rango estricto de MFR. Si el índice de fluidez es demasiado bajo, la extrusión del parison se vuelve difícil; si es demasiado alto, el parison se descuelga y el espesor de pared se vuelve irregular.
Al añadir alrededor de 6% de negro de carbono conductor de buena calidad al HDPE, el material puede parecer conductor antes del proceso, pero la conductividad puede desaparecer después del soplado. Con alrededor de 14% de negro de carbono se conserva la conductividad, pero la procesabilidad se deteriora con fuerza, el soplado de cuerpos huecos resulta difícil y el rendimiento es muy bajo.
Esta ruta de alto costo y bajo rendimiento puede hacer que un envase hueco conductor cueste unas diez veces más que un producto normal de polietileno, por lo que no es adecuada para producción comercial.
Dificultad 3: El molde genera fondo delgado y falla la prueba de caída
Durante el soplado, la zona inferior del parison suele ser la primera en tocar el molde y la primera en enfriarse. Una temperatura de molde no uniforme produce diferencias de enfriamiento y afecta la distribución de espesor.
Como los rellenos conductores cambian el comportamiento de flujo, la capacidad de estiramiento del parison en el fondo del molde se reduce aún más. Por eso aparece fácilmente un fondo delgado. A -40 C, la tenacidad al impacto de esa zona cae bruscamente y la prueba de caída falla.
Este problema no se resuelve con un solo ajuste de proceso. El molde debe adaptarse desde el origen a la reología especial del material conductor.
3. Solución DEYU DGK-PE: respuesta sistemática
La solución DGK-PE de DEYU no es una simple sustitución de material. Es un sistema construido desde la arquitectura de relleno conductor, el diseño de la resina base y la coordinación del proceso.
Solución 1: CNT más grafito superconductor para resolver la fragilidad
El PE conductor tradicional depende del negro de carbono y una alta carga sacrifica inevitablemente la tenacidad. DGK-PE abandona la ruta de un solo negro de carbono y usa una red conductora híbrida formada por nanotubos de carbono (CNT) y grafito superconductor.
Los CNT tienen una relación de aspecto muy alta y pueden formar una red conductora tridimensional con baja adición. El grafito superconductor llena los huecos microscópicos de esa red y aumenta la densidad de puntos de contacto. Juntos forman una arquitectura línea-plano: los CNT proporcionan canales conductores de largo alcance y el esqueleto, mientras el grafito llena espacios y aumenta contactos.
La ventaja es que se alcanza el rango 10^3-10^5 con una carga muy inferior a la del negro de carbono tradicional, reduciendo mucho el daño a la tenacidad del HDPE. Con la tecnología propia de masterbatch de alta conductividad de DEYU, una adición de 2%-3% puede elevar la conductividad un orden de magnitud y mantener las propiedades mecánicas originales. Se conservan elongación a rotura e impacto a baja temperatura, resolviendo el problema de PE conductor frágil.
La acumulación técnica de DEYU va más allá. La serie DGK incluye plásticos conductores con fibra de acero sobre base HDPE, con carga de fibra de acero cercana a 60 wt%, que logran resistencia ultrabaja y conservan la flexibilidad del HDPE; la elongación puede llegar a 120%-250% y el cambio de resistividad después de 10,000 flexiones es menor de 40%. DEYU también desarrolló tecnología antiestática permanente polimérica, en la que el componente antiestático queda anclado en la resina y no deriva por órdenes de magnitud después de lavados o limpiezas con alcohol. DGK-PE combina esta base técnica.
Solución 2: Control preciso del MFR para soplado
Para las exigencias del soplado, DGK-PE se regula desde dos niveles: selección de la resina HDPE base y optimización del sistema conductor.
En la resina, DEYU usa más de veinte años de experiencia en plásticos modificados para seleccionar y combinar HDPE de forma dirigida. Sus productos cubren ABS, PP, PA6, PA66, PC, POM, PBT, PE, PVC y otras bases; su base de datos de PE permite elegir la distribución de peso molecular adecuada para que la reología caiga dentro de la ventana de soplado.
En el relleno, la baja adición del sistema CNT/grafito no cambia de forma importante la reología de la base, evitando la pérdida de control del MFR provocada por cargas altas de negro de carbono. En dispersión, DEYU optimiza la combinación de husillos y la zona de amasado de la extrusora doble husillo para mantener los rellenos uniformes con baja carga y asegurar consistencia de MFR entre lotes.
En concreto, DGK-PE se diseña dentro del rango apto para HDPE de soplado: 1.8-2.5 g/10 min bajo 190 C/2.16 kg. El sistema puede apoyar soplado e inyección: el cuerpo del bidón usa HDPE apto para soplado y la tapa se adapta a inyección. Una misma familia de material cubre dos métodos y simplifica la gestión de materiales del cliente.
Solución 3: Diseño coordinado desde el molde para eliminar el fondo delgado
Una característica diferencial de DGK-PE es que el servicio técnico se extiende al diseño del molde y a la puesta a punto de la línea. Para el fondo delgado común en soplado, DEYU propone un plan que cubre canales de molde, programa de espesor del parison y sistema de enfriamiento.
La optimización del canal del molde ajusta la sección y la relación de soplado en la zona inferior según la reología de DGK-PE, garantizando suficiente alimentación de material al fondo.
El programa de espesor del parison crea una distribución axial diferenciada; la zona inferior se preajusta más gruesa para compensar el estiramiento y adelgazamiento durante el inflado.
El control preciso de temperatura del molde mantiene estabilidad, normalmente 40-60 C para HDPE, para que el enfriamiento sea consistente y el fondo no se enfríe demasiado pronto perdiendo capacidad de estiramiento.
DEYU también ofrece selección de parámetros, producción personalizada y entrega por lotes como solución integrada. La cooperación material+molde+proceso resuelve el fondo delgado desde el origen y ayuda a pasar la caída a -40 C.
4. Caso de cliente y datos reales
La solución DGK-PE se ha validado en aplicaciones reales de bidones de transporte químico.
Antecedentes del cliente: una empresa de envases para sustancias peligrosas produce bidones soplados de 220 L para almacenamiento y transporte de solventes inflamables. Requiere cuerpo con conductividad 10^3-10^5, tapa 10^4-10^5 y prueba de caída a -40 C.
Intento inicial: el cliente usó HDPE tradicional con negro de carbono conductor. Con 12%-14% de negro de carbono apenas alcanzó 10^3-10^5, pero aparecieron tres problemas: fuerte caída del parison y difícil control de pared; espesor insuficiente en el fondo y tasa de grieta superior a 30% en caída a -40 C; alta fragilidad y agrietamiento por tensión durante uso y transporte.

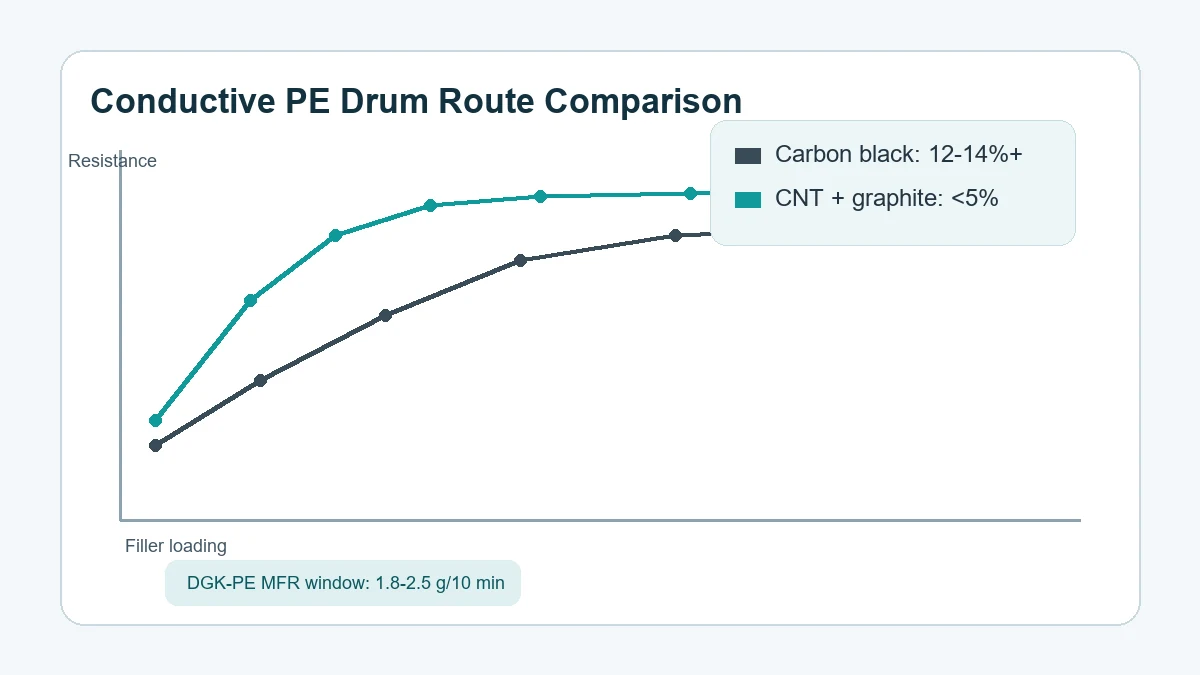

| Proyecto | Ruta tradicional con negro de carbono | Solución DEYU DGK-PE |
|---|---|---|
| Sistema de relleno conductor | Negro de carbono único, 12%-14% | CNT más grafito superconductor, adición total inferior a 5% |
| Conductividad del cuerpo | 10^3-10^5 ohm-cm, apenas cumple | 10^3-10^5 ohm-cm, cumple de forma estable |
| Conductividad de tapa | Inestable después de inyección | 10^4-10^5 ohm-cm, estable |
| MFR 190 C/2.16 kg | Difícil para soplado | 1.8-2.5 g/10 min, apto para soplado |
| Paso de caída -40 C | Menor de 70% | Mayor de 98% |
| Uniformidad del fondo | Desviación +/-25% | Desviación +/-8% |
| Rendimiento | Alrededor de 60% | Mayor de 92% |
Parámetros de proceso: secado 80-90 C durante 2-3 horas; temperatura de cilindro 170-200 C y boquilla 190-210 C; molde 40-60 C con control separado del fondo; presión de soplado por etapas y tiempo de mantenimiento 15%-20% mayor; aumento preestablecido de espesor del parison en el fondo de 20%-30%.
Comentarios del cliente: después de usar DGK-PE, el rendimiento subió de menos de 60% a más de 92%, el paso de caída a -40 C de menos de 70% a más de 98%, la tenacidad del bidón mejoró y las quejas por grietas en transporte y uso desaparecieron.
5. Profundidad técnica de DGK-PE
El éxito de DGK-PE no es accidental; se apoya en más de veinte años de experiencia de DEYU en plásticos conductores.
Cobertura de todo el rango de resistencia: DEYU cuenta con grados maduros desde sistemas ultraconductores con resistividad volumétrica inferior a 0.1 ohm-cm, hasta conductores 10^2-10^6 ohm y disipativos/antiestáticos 10^6-10^11 ohm.
Capacidad de plataforma multiresina: la tecnología conductora de DEYU se aplica a ABS, PP, PA6, PA66, PC, POM, PBT, PE, PVC y otros plásticos principales.
Filosofía de ajuste desde la formulación base: DEYU no depende solo de masterbatch conductor genérico, sino que optimiza selección de negro de carbono, dispersión y sistema de formulación de forma conjunta.
Personalización en color: los materiales conductores DEYU pueden personalizarse en color, rompiendo la idea de que los plásticos conductores siempre deben ser negros.
6. Resumen
Las tres dificultades del PE conductor para bidones químicos - fragilidad, adaptación de MFR y fondo delgado - nacen del doble daño que una alta carga tradicional de negro de carbono causa a la mecánica y al proceso.
DGK-PE usa una ruta conductora híbrida de baja adición CNT más grafito superconductor, control preciso de MFR y servicio material+molde+proceso para resolver estos problemas de forma sistemática.
DGK-PE ya se aplica a escala en clientes de envases químicos. Su comportamiento real de producción demuestra adaptación y confiabilidad para almacenamiento y transporte de sustancias peligrosas, proporcionando una solución material práctica para seguridad electrostática.
