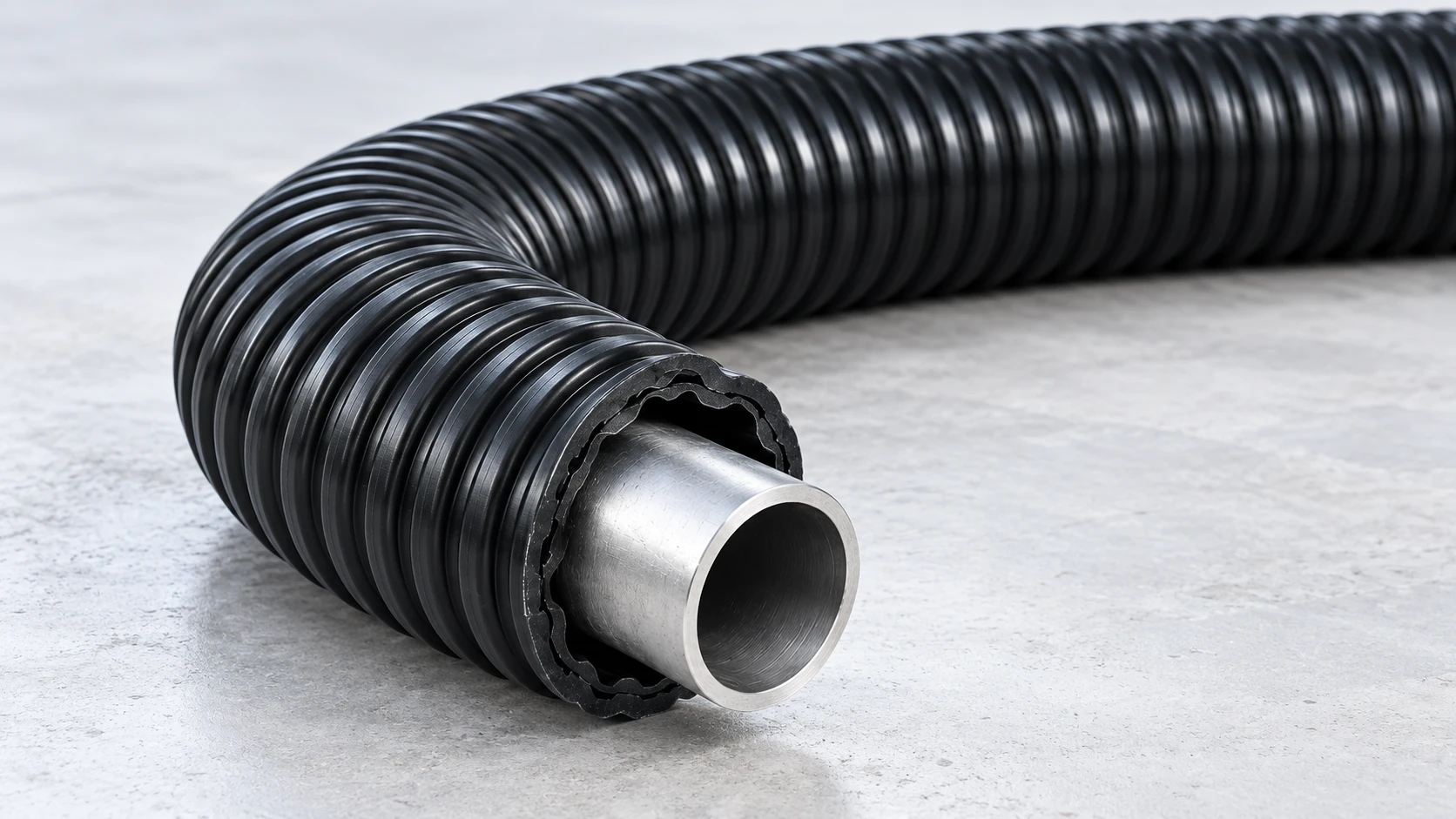

PE conductor para protección corrugada de tuberías de gas: cómo DGK-PE DD4JC equilibra disipación estática y flexibilidad

El PE es casi la elección por defecto al seleccionar materiales para tuberías corrugadas de gas o capas de recubrimiento: resiste la corrosión, es flexible, tiene baja densidad y se transforma mediante procesos maduros. Sin embargo, el PE convencional tiene una limitación crítica en aplicaciones de gas: es aislante, con una resistencia superficial normalmente superior a 10¹⁵ Ω, por lo que las cargas estáticas no pueden disiparse por sí solas. El flujo de gas natural a alta velocidad por la tubería y el rozamiento con el suelo durante el tendido por tracción generan acumulación de carga en la superficie del PE. Sin una vía de descarga, esas cargas pueden atraer tierra y arena y perjudicar el contacto entre recubrimiento y tubería. En casos más graves, pueden provocar chispas o perforaciones puntuales de la pared de PE, convirtiéndose en un desencadenante de incendio o explosión.

La solución directa es hacer conductor al PE. Pero la formulación tiene una condición que suele subestimarse: la incorporación de rellenos conductores no debe sacrificar la flexibilidad ni la tenacidad a baja temperatura del PE. Las tuberías corrugadas de gas deben soportar desplazamientos de la conducción, asentamientos del terreno y ciclos térmicos durante el servicio; durante la instalación también experimentan tracción, flexión e impacto. Si un PE cumple la especificación eléctrica pero su elongación a rotura cae por debajo del 200%, aumenta considerablemente el riesgo de fisuración en las crestas y valles sometidos a flexión repetida.

La ficha de DEYU DGK-PE DD4JC muestra precisamente un equilibrio conseguido bajo esta condición.

Significado de las propiedades físicas clave para la ingeniería

Los datos físicos de DGK-PE DD4JC proceden del informe de ensayo de DEYU del 20 de agosto de 2020, con métodos basados principalmente en normas GB/T. Al examinarlos uno por uno, cada valor corresponde a una condición concreta de servicio de la tubería corrugada.

Resistencia superficial de 10³–10⁴ Ω·cm (GB/T 1401-2002). Este intervalo es la especificación eléctrica central del material. En el extremo de alta resistencia, el PE ordinario supera 10¹⁵ Ω y no permite disipar la carga estática. En el otro extremo, una resistencia inferior a 10² Ω·cm permite una descarga demasiado rápida y puede introducir nuevos riesgos electroquímicos en determinadas condiciones. El intervalo de 10³–10⁴ Ω·cm ofrece una ventana suficientemente conductora para disipar la estática sin una conductividad excesiva. La información técnica de DEYU muestra que el potencial superficial correspondiente puede mantenerse por debajo de 50 V, mientras que la tubería principal dentro de la camisa conserva un potencial de protección catódica dentro del intervalo conforme de ≤−0,85 V CSE. Esto es especialmente importante para el recubrimiento exterior de tuberías de acero: una camisa protectora de PE convencional puede bloquear la transmisión de corriente de protección catódica y comprometer la protección anticorrosiva de la tubería principal, mientras que el PE conductor mantiene una vía para esa corriente al mismo tiempo que disipa la estática.

Elongación a rotura del 538% (GB/T 1040-2006). El PE conductor convencional suele presentar una elongación a rotura del 200–400%. El 538% proporciona a la tubería corrugada un margen mayor de deformación sin fisuras durante la flexión, el tendido por tracción y el asentamiento del suelo. La propia geometría corrugada está diseñada para absorber desplazamientos; la elevada elongación del material y la compensación estructural de las ondas aportan dos formas complementarias de protección.

Resistencia al impacto Charpy con entalla de 35 kJ/m² a 23°C, sin rotura en el ensayo sin entalla (GB/T 1043.1-2008). La temperatura de fragilización del PE puede llegar a −70°C, y la instalación por encima de −30°C generalmente no requiere medidas especiales de protección. Los 35 kJ/m² con entalla indican que este PE conductor incorpora conductividad conservando la tenacidad del HDPE a baja temperatura, y no a costa de fragilizarlo.

Índice de fluidez de 3,2 g/10 min (GB/T 3682-2000). Este valor se sitúa en un intervalo adecuado para PE de extrusión. La extrusión de tubo corrugado exige más resistencia del fundido que la de tubo recto: después de salir de la hilera, el fundido se conforma por soplado o vacío contra los bloques del corrugador. Una resistencia insuficiente puede hundir las crestas o producir paredes desiguales. El MFR de 3,2 g/10 min ofrece una ventana de proceso manejable entre la fluidez necesaria y la capacidad de mantener la forma corrugada.

Densidad de 0,91 g/cm³ y temperatura de deflexión térmica de 95°C (método A, GB/T 1633-2000). La densidad de 0,91 g/cm³ se aproxima al extremo inferior del HDPE y conserva su ventaja de ligereza. La temperatura de deflexión de 95°C cubre el intervalo operativo de las tuberías de gas y evita la relajación dimensional por el calor del verano o la temperatura del medio transportado.

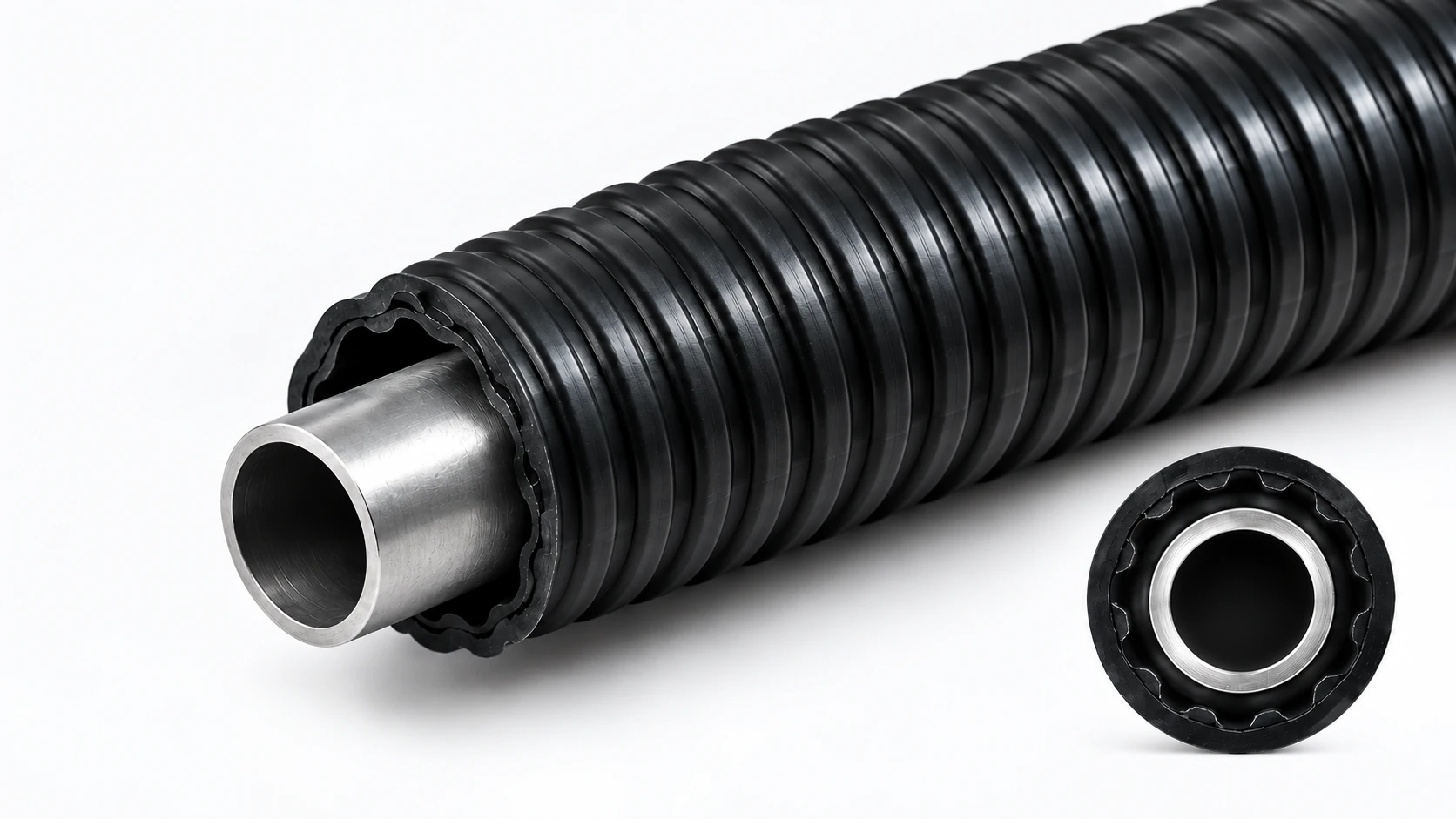

Resistencia a tracción de 18 MPa, límite elástico de 8,7 MPa y módulo de flexión de 361 MPa. Este módulo es la clave del posicionamiento del material: resulta considerablemente inferior al de las piezas estructurales de HDPE convencional, generalmente de 800–1200 MPa. Por tanto, DD4JC está formulado para recubrimiento flexible y no para estructuras rígidas portantes. La camisa corrugada forma alrededor del tubo de acero una capa conductora de separación que acompaña sus movimientos, en lugar de actuar como una estructura independiente que soporte presión. Aquí, un módulo bajo responde a las condiciones de servicio y no constituye una debilidad.

Elección del sistema conductor: por qué una combinación con nanotubos de carbono

DGK-PE DD4JC utiliza tecnología conductora híbrida con nanotubos de carbono en lugar de la ruta tradicional de un único negro de humo a alta carga. Esta elección afecta directamente al equilibrio entre flexibilidad y conductividad descrito anteriormente.

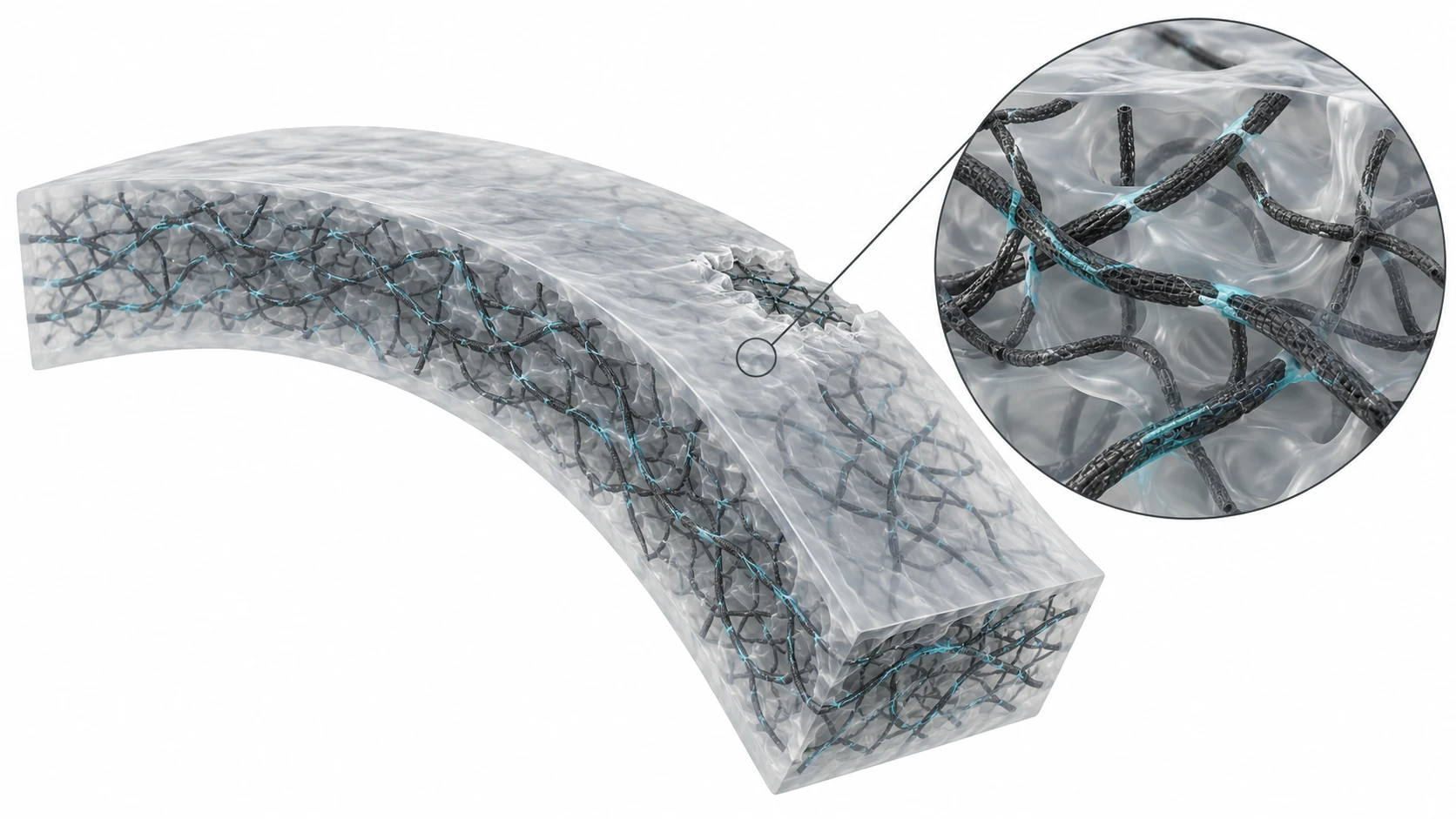

Para alcanzar una resistencia de 10³–10⁴ Ω·cm, las formulaciones tradicionales con negro de humo suelen requerir más del 20% de relleno. Esa carga reduce notablemente elongación e impacto y desplaza al PE desde la flexibilidad hacia la fragilidad y la rigidez. Los nanotubos tienen una relación de aspecto mucho mayor que las partículas esféricas de negro de humo y pueden formar una vía conductora tridimensional que atraviesa la matriz con igual o menor dosificación. Un menor contenido de relleno restringe menos el movimiento de las cadenas del PE y permite conservar la elongación del 538% y el impacto de 35 kJ/m².

Desde la fiabilidad en servicio, la red de nanotubos aporta otro valor: la conductividad no depende de que la superficie permanezca intacta. Una abrasión superficial leve es inevitable al instalar tubo corrugado. Si la función conductora procede de un revestimiento superficial o de una capa enriquecida en superficie, la zona desgastada se convierte en una interrupción de la descarga estática. La red conductora de DD4JC se distribuye dentro de la matriz y forma una vía de conducción en el volumen; el desgaste local expone material que sigue siendo conductor. En aplicaciones enterradas o recubiertas que deben mantener la disipación durante toda su vida útil, esto importa más que el valor inicial de resistencia por sí solo.

Del granulado al tubo corrugado: adaptación de la extrusión

DD4JC admite inyección y extrusión, pero la aplicación de tubo corrugado para gas exige una adaptación más específica de la extrusión.

Las condiciones de referencia son secar a 90°C durante 3–4 horas e inyectar a 225–230°C; la extrusión debe ajustarse según hilera, espesor de recubrimiento y velocidad de línea. En tubo corrugado, la presión del cabezal y la temperatura del fundido son dos variables que deben coordinarse con el MFR de 3,2 g/10 min. Una temperatura excesiva puede producir un hinchamiento insuficiente a la salida de la hilera en un PE de bajo MFR y reducir la definición de las ondas. Una temperatura demasiado baja eleva la presión, limita la producción y puede generar fractura del fundido en la superficie. El margen de ajuste proporcionado por los 3,2 g/10 min es una ventana de proceso prevista desde el diseño del material.

Su aplicación no se limita al tubo corrugado o a la camisa: incluye parches de reparación, cintas de envoltura de juntas y bases de cintas termorretráctiles. Utilizar un mismo PE conductor tanto en el recubrimiento de la tubería como en las juntas de obra reduce la variedad de materiales y los cambios de proceso del instalador. También disminuye el riesgo de diferencias de conductividad entre la unión y la tubería principal.

Posicionamiento técnico de un compuesto específico para tubo corrugado

Al situar los datos de DGK-PE DD4JC en las condiciones reales de una tubería corrugada de gas, su función resulta clara: no busca el extremo de una propiedad aislada, sino un equilibrio verificable entre disipación estática, flexibilidad en servicio, compatibilidad con protección catódica y extrusión. La resistencia de 10³–10⁴ Ω·cm resuelve el problema fundamental del carácter aislante del PE. La elongación del 538% y el impacto de 35 kJ/m² muestran que introducir conductividad no ha sacrificado su tenacidad intrínseca. El MFR de 3,2 g/10 min y el módulo de flexión de 361 MPa indican que la formulación se orientó desde el principio a la extrusión de recubrimientos flexibles y no a piezas estructurales rígidas.

Para el fabricante de tubo corrugado, seleccionar material no consiste en elegir el número más llamativo de una ficha. Consiste en comprobar si la resistencia superficial cae en la ventana de disipación, si la elongación cubre la deformación máxima causada por los desplazamientos, si el MFR se adapta a la hilera y velocidad existentes y si el material mantiene consistencia de proceso en operaciones complementarias de reparación y envoltura. DD4JC proporciona valores y métodos de ensayo para cada cuestión y define el alcance práctico de un material específico mejor que la denominación general «PE conductor».
