Film cast de TPU conductor: proceso, selección de material y validación de aplicación
El TPU, o poliuretano termoplástico, se usa mucho en films, tubos, cubiertas de cable, materiales para calzado, films protectores, láminas elásticas y materiales flexibles funcionales porque combina flexibilidad, resistencia al desgaste, elasticidad y procesabilidad termoplástica.
1. Problema de partida
El TPU, o poliuretano termoplástico, se usa mucho en films, tubos, cubiertas de cable, materiales para calzado, films protectores, láminas elásticas y materiales flexibles funcionales porque combina flexibilidad, resistencia al desgaste, elasticidad y procesabilidad termoplástica.
DGK-TPU DD3-4ML TPU conductor y plásticos conductores. Use el grado TPU como referencia flexible conductiva y compare la categoría de plásticos conductores cuando el proyecto necesite otra resina base u otro rango de resistencia.
El TPU conductor DGK-TPU DD3-4ML y la familia de plásticos conductores son referencias útiles cuando un proyecto necesita una ruta termoplástica flexible y conductiva. Los datos existentes de DGK-TPU DD3-4ML indican un compound de TPU con resistencia 10^3-10^5 ohm, dureza 85A-95A, buena resistencia al desgaste y elasticidad. Para film cast, esa dirección eléctrica debe validarse igualmente en espesor de film, bobinado y calidad superficial.
Cuando el film de TPU se usa para embalaje electrónico, protección ESD, capas conductivas flexibles, cubiertas de control de polvo, films industriales antiestáticos, capas auxiliares de sensores o films protectores, un TPU aislante común puede no cumplir la función. Por eso los compradores buscan compound de TPU conductor, pellets de TPU conductor, material TPU antiestático para film o film TPU ESD.
La dificultad no consiste solo en añadir una carga conductora al TPU. La red conductiva debe mantenerse estable mientras el film conserva flexibilidad, superficie lisa, espesor estable, baja tendencia a migración y buen bobinado continuo. Si se selecciona solo por el valor de resistencia, la línea puede presentar ojos de pez, geles, puntos negros, espesor irregular, deriva de resistencia, curvatura de borde, blanqueo al estirar o bloqueo del rollo.
2. Lógica básica del proceso de film cast de TPU conductor

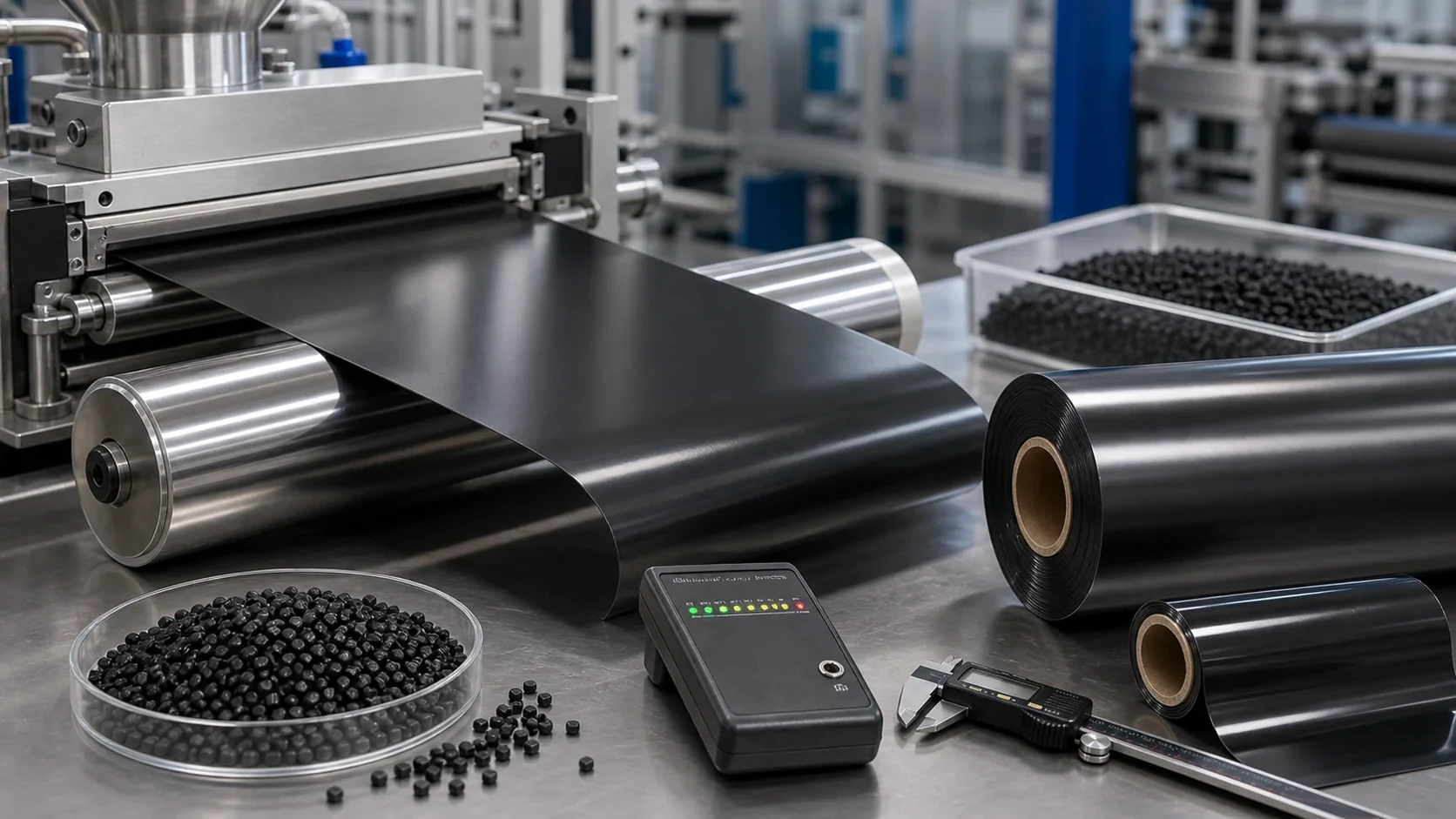

El film cast de TPU conductor normalmente se fabrica mediante extrusión cast. La secuencia habitual incluye pellets de TPU conductor, secado, plastificación en extrusora, filtración de fundido, dado T, rodillo frío, control de espesor, tracción, bobinado e inspección de resistencia y superficie.
El TPU es sensible a la humedad. Antes de extruir film cast, el secado debe controlarse con cuidado. Una dirección de referencia suele estar alrededor de 80-100 °C durante 3-5 horas, pero el ajuste final depende del tipo de TPU, humedad, equipo y validación del material. Un secado deficiente puede causar burbujas, vetas plateadas, puntos de neblina, fluctuación del fundido y superficie inestable.
Durante la extrusión, el material necesita plastificación suficiente y buena dispersión sin degradar el TPU ni el sistema conductor. Una ventana de referencia puede subir gradualmente por zonas entre 150 y 205 °C, pero debe confirmarse en la línea del cliente. Temperatura de fundido, diseño de husillo, filtración y tiempo de residencia influyen tanto en la superficie del film como en la estabilidad de resistencia.
El dado T y el rodillo frío afectan la planitud, el espesor y la uniformidad de resistencia. Puntos de validación habituales pueden ser 0.05 mm, 0.08 mm, 0.10 mm y 0.20 mm. Cada espesor debe probarse por separado, porque un material que funciona a 0.20 mm puede no mantener el mismo rango de resistencia a 0.05 mm.
3. Cómo seleccionar TPU conductor
La selección de TPU conductor debe seguir la lógica de aplicación real: resistencia objetivo, espesor de film, flexibilidad, sistema conductor, requisito superficial, proceso cast y validación final.
La primera decisión es si el film necesita comportamiento antiestático, disipativo o conductor. Si el objetivo es reducir polvo o acumulación de carga en embalaje, un rango disipativo puede ser suficiente. Si el film funciona como capa conductiva flexible, tira de tierra o ruta funcional de corriente, debe validarse una resistencia más baja y estable.
La segunda decisión es el TPU base. El TPU de poliéter suele considerarse cuando importan resistencia a hidrólisis, ambientes húmedos y flexibilidad a baja temperatura. El TPU de poliéster puede considerarse cuando pesan más la resistencia al desgaste y la resistencia mecánica. Un TPU modificado especial se desarrolla cuando el proyecto también exige retardancia de llama, transparencia, baja migración, alta resistencia al desgaste o flexibilidad en frío.
La dureza también importa. Un film demasiado blando puede sentirse flexible pero generar bloqueo, deformación al estirar o problemas de bobinado. Un TPU más duro puede mejorar el manejo, pero reducir sensación de flexión o desempeño en laminación. La dureza de referencia 85A-95A de DGK-TPU DD3-4ML es una dirección flexible útil, pero debe validarse a nivel de film.
4. Factores clave de selección
4.1 Rango de resistencia
TPU conductor, TPU antiestático y TPU ESD se usan a menudo como términos de búsqueda, pero no significan lo mismo. El comprador debe definir resistencia superficial, resistencia volumétrica si aplica, voltaje de ensayo, acondicionamiento de muestra, humedad y posición de medición.
En film, la resistencia debe medirse en varios puntos: dirección máquina, dirección transversal, centro, borde, capa interna del rollo, capa externa y después de almacenamiento.
4.2 Sistema conductor
Los sistemas conductores comunes para film de TPU incluyen negro de carbono conductor, nanotubos de carbono, grafito, dirección grafeno, fibra de carbono corta y sistemas híbridos.
El negro de carbono suele ser práctico para film negro conductor y control de coste, pero la carga puede afectar flexibilidad y suavidad superficial. CNT o sistemas híbridos pueden funcionar con menor carga, pero requieren validar dispersión, coste y uniformidad de resistencia. Los sistemas antiestáticos iónicos pueden servir para rutas claras o transparentes, aunque migración, dependencia de humedad y estabilidad a largo plazo deben revisarse con cuidado.
4.3 Calidad superficial
La carga conductora hace más difícil controlar la superficie del film. La línea debe revisar ojos de pez, geles, partículas rugosas, puntos negros, marcas de flujo, líneas transversales, variación de espesor y planitud del rollo. Estos problemas se controlan combinando dispersión del pellet, secado, filtración de fundido, mantenimiento del dado y condiciones de cast.
4.4 Flexibilidad y bobinado
Aumentar la carga conductora puede bajar la resistencia, pero también modificar elasticidad, elongación, resistencia al desgarro y tacto. Para film conductor flexible, el objetivo no es la resistencia más baja posible. El film debe pasar flexión, estiramiento, abrasión, bobinado y laminación.
5. Dirección de material de DEYU
DEYU evalúa proyectos de film cast de TPU conductor combinando datos de compound con validación en línea de film.
| Punto de evaluación | Dirección de DEYU |
|---|---|
| Resina base | TPU de poliéster, TPU de poliéter o sistema TPU personalizado |
| Objetivo conductor | Antiestático, disipativo, conductor o rango personalizado |
| Ruta conductiva | Negro de carbono, CNT, grafito, sistema híbrido o antiestático de baja migración |
| Dureza | Dirección flexible como 85A-95A, ajustada por requisito de film |
| Proceso | Extrusión cast, extrusión de lámina o validación por extrusión |
| Superficie | Ojos de pez, geles, puntos negros, rugosidad y neblina |
| Comportamiento de film | Estabilidad de espesor, curvatura de borde, blanqueo al estirar, bloqueo de rollo y planitud de bobinado |
| Validación | Prueba de pellets, prueba de film, prueba de rollo y ensayo de aplicación del cliente |
DEYU puede usar la experiencia en TPU conductor como punto de partida, y luego ajustar TPU base, dispersión de carga, fluidez, dureza y ruta conductiva según el espesor del film y las condiciones de línea del cliente.
6. Datos de referencia y dirección de selección de film
La tabla separa la dirección del producto existente de los puntos de validación para desarrollo de film. Los valores finales de film deben confirmarse mediante ensayos internos de DEYU y pruebas en línea del cliente.
| Ítem | Dirección de referencia |
|---|---|
| Grado de referencia existente | Compound de TPU conductor DGK-TPU DD3-4ML |
| Resina base | TPU |
| Dirección eléctrica existente | 10^3-10^5 ohm según la página de producto |
| Dureza existente | 85A-95A |
| Proceso existente | Moldeo por inyección / extrusión |
| Aplicación existente | Piezas conductivas blandas resistentes al desgaste, tiras de sellado y fundas electrónicas |
| Ruta de desarrollo para film cast | Compound de TPU conductor ajustado para extrusión de film y bobinado |
| Validación de espesor | Puntos típicos como 0.05 mm, 0.08 mm, 0.10 mm y 0.20 mm |
| Inspección superficial | Ojos de pez, geles, puntos negros, partículas rugosas, neblina y variación de espesor |
| Prueba de resistencia en film | Varias posiciones, direcciones MD/TD, capas del rollo y condición de almacenamiento |
| Nota de publicación | Los valores específicos de film deben confirmarse mediante validación interna y de cliente antes de publicarse como datos garantizados. |
7. Matriz de selección de film cast de TPU conductor
| Requisito de aplicación | Dirección recomendada | Puntos clave de validación |
|---|---|---|
| Film antiestático para embalaje electrónico | TPU antiestático o TPU ESD | Resistencia superficial, migración, limpieza y bobinado |
| Film conductor flexible | TPU conductor | Estabilidad de resistencia después de flexión y estiramiento |
| Film de control de polvo | TPU antiestático o disipativo | Adhesión de polvo, frecuencia de limpieza y abrasión |
| Film protector industrial | TPU conductor de poliéster | Abrasión, comportamiento a tracción y calidad superficial |
| Film elástico en ambiente húmedo | TPU antiestático de poliéter | Resistencia a hidrólisis, efecto de humedad y flexibilidad |
| Film negro funcional conductor | TPU con sistema conductor basado en carbono | Negrura, suavidad y uniformidad de resistencia |
| Film antiestático claro | TPU antiestático de baja migración | Transparencia, neblina, migración y estabilidad a largo plazo |
8. Escenario de validación de aplicación
El siguiente escenario es una estructura anónima de validación para un cliente que fabrica film protector flexible para embalaje electrónico. Debe leerse como formato de validación técnica, no como garantía pública de valores fijos.
| Ítem de validación | Dirección original | Dirección de prueba con TPU conductor | Interpretación técnica |
|---|---|---|---|
| Aplicación del film | Film cast de TPU ordinario | Film cast de TPU conductor o disipativo | El objetivo es control estático manteniendo flexibilidad del TPU. |
| Espesor del film | Dirección 0.08-0.12 mm | Mismo rango para comparación directa | El espesor afecta resistencia y comportamiento de bobinado. |
| Resistencia superficial | Línea base de TPU aislante | 10^3-10^5 ohm o rango disipativo ajustado | El rango final debe coincidir con la aplicación, no solo con el número más bajo. |
| Adhesión de polvo o viruta | Línea base del cliente | Reducción tras control de resistencia | El efecto debe comprobarse en la superficie del film después de bobinado. |
| Variación de espesor | Línea base del cliente | Controlada por ventana de proceso cast | Extrusión, dado y rodillo frío estables son críticos. |
| Arrugas de bobinado | Línea base del cliente | Reducción mediante ajuste de dureza y superficie | Hay que equilibrar flexibilidad y bloqueo. |
| Contaminación superficial | Línea base del cliente | Revisión visual y de limpieza | Geles, puntos y migración importan en embalaje electrónico. |
| Decisión final | Principalmente inspección visual | Resistencia, superficie, bobinado y prueba de aplicación | El film de TPU conductor necesita aprobación eléctrica y de proceso. |
9. Cómo validar un film cast de TPU conductor
Un plan práctico debe incluir prueba de pellets, prueba de film y ensayo en la línea del cliente.
La prueba de pellets revisa humedad, dureza, dirección de fluidez, dispersión y resistencia base. La prueba de film revisa resistencia superficial, resistencia volumétrica si aplica, tracción, elongación, desgarro, espesor, neblina, rugosidad y defectos de superficie. La prueba de rollo revisa capas internas y externas, resistencia después de almacenamiento, bloqueo, arrugas y curvatura de borde. La prueba de aplicación revisa embalaje, laminación, flexión, limpieza, adhesión de polvo y manipulación final.
Para film de TPU conductor, la decisión final debe venir de la línea cast del cliente y de la condición real de uso. Un material que pasa en placa moldeada o lámina gruesa puede fallar en film delgado por superficie, filtración, bobinado o variación de resistencia.
10. Qué debe aportar el comprador
| Información del comprador | Por qué importa |
|---|---|
| Aplicación objetivo | Film de embalaje, capa conductiva, cubierta de polvo y film protector industrial requieren rutas TPU diferentes. |
| Rango de resistencia objetivo | Formulaciones antiestáticas, disipativas y conductivas son diferentes. |
| Espesor del film | 0.05 mm y 0.20 mm presentan retos distintos de resistencia y proceso. |
| Requisito de color | Film negro conductor, transparente antiestático y claro antiestático usan rutas diferentes. |
| Dureza requerida | Afecta flexibilidad, estiramiento, bobinado y tacto de laminación. |
| Método de proceso | Film cast, film soplado, calandrado y extrusión de lámina necesitan distinto comportamiento de fundido. |
| Requisito superficial | Debe definirse tolerancia a geles, puntos de neblina, puntos negros y rugosidad. |
| Requisito de migración | Embalaje electrónico y ambientes limpios necesitan validación de baja migración. |
| Datos actuales del defecto | Adhesión de polvo, deriva de resistencia, variación de espesor, arrugas y scrap orientan el ajuste. |
| Consumo mensual | Ayuda a evaluar coste de formulación, estabilidad por lote y planificación de suministro. |
11. Conclusión
El TPU conductor puede desarrollarse para films conductivos flexibles, films antiestáticos, films protectores ESD, cubiertas de control de polvo y capas protectoras industriales. La clave no es solo volver negro el TPU o añadir carga conductora. El material debe equilibrar estabilidad de red conductiva, flexibilidad, calidad superficial, control de espesor, baja migración y rendimiento de bobinado.
La selección empieza por el rango de resistencia objetivo y continúa con tipo de TPU, dureza, sistema conductor, espesor de film, requisito superficial y método de validación. Los datos de probetas estándar son solo el primer filtro. La decisión final debe basarse en pruebas de línea cast, comportamiento de rollo, ensayo de adhesión de polvo y validación de uso final.
DEYU puede apoyar el desarrollo de compounds de TPU conductor, TPU antiestático y TPU disipativo, usando DGK-TPU DD3-4ML y la experiencia en plásticos conductores como direcciones de referencia antes de la validación en la línea de film del cliente.
