Interpretación de la ficha técnica DGK-ABS DD3C para resistencia superficial estable
Una lectura técnica de la ficha DGK-ABS DD3C: qué significa cada dato del COA para piezas de ABS conductor, por qué el grafito aporta resistencia superficial estable y cómo validar el material antes de producción.
Referencias relacionadas de DEYU: página de producto DGK-ABS DD3C y guía de ABS conductor.
Cómo leer la ficha técnica DGK-ABS DD3C
Este artículo se plantea como una lectura de tablas técnicas. El COA no se interpreta como una lista de números aislados, sino como una lógica completa de selección: resistencia superficial, retención mecánica, ventana de procesado y datos de validación en cliente.
En un ABS conductor, el primer dato no es la tracción ni el índice de fluidez. El primer filtro es si el rango de resistividad responde al riesgo ESD de la pieza. DGK-ABS DD3C se sitúa en 10³-10⁴ Ω/sq, por lo que debe evaluarse como un compuesto de ABS conductor permanente, no como un ABS antiestático temporal.
El segundo filtro es si la mecánica sigue siendo suficiente después de incorporar grafito. Resistencia a flexión, módulo, tracción, alargamiento e impacto deben leerse juntos. Una tracción inferior a la de un ABS estándar es esperable; lo importante es si la carcasa, cubierta o útil moldeado supera montaje, bosses de tornillo, estabilidad dimensional y ensayo de caída.
El tercer filtro es el procesado. Secado a 90°C durante 3-4 horas, temperatura de inyección de 225-235°C y molde a 50-80°C explican por qué la estabilidad de resistencia, la calidad superficial y el scrap deben validarse en el molde real antes de producción en serie.
Contexto / problema
El acrilonitrilo butadieno estireno (ABS) es uno de los termoplásticos de ingeniería más utilizados. El mercado mundial de ABS alcanzó aproximadamente 10,69 millones de toneladas en 2025 y se prevé que mantenga un crecimiento anual compuesto de 3,30% hasta 2035. Dentro de ese mercado, las aplicaciones antiestáticas y ESD siguen creciendo por la expansión de electrónica, automatización y montaje de componentes sensibles.
El problema: el ABS estándar es un excelente aislante eléctrico, con resistividad superficial por encima de 10¹⁴ Ω/sq. En entornos de fabricación electrónica, la carga estática se acumula en carcasas, cubiertas y portadores de componentes de ABS. Esa carga atrae polvo, contamina piezas sensibles y puede provocar fallos ESD durante montaje, prueba o transporte.
La solución: DGK-ABS DD3C es un compuesto de ABS conductor con grafito que ofrece una resistividad superficial permanente y estable en el rango 10³-10⁴ Ω/sq. A diferencia de los aditivos antiestáticos migratorios, que dependen de la humedad y se agotan con el tiempo, una formulación con grafito mantiene una red conductora dentro de toda la pieza moldeada.
El grafito como relleno conductor en ABS está ampliamente estudiado. La literatura técnica muestra que, con fracciones de volumen de grafito alrededor de 13,21%-16,36%, los compuestos ABS/grafito presentan una caída brusca de la resistividad, señal de que se ha formado una red conductora eficaz.
Dificultad técnica / por qué el ABS con grafito exige una formulación cuidadosa
El reto de la percolación
Para lograr conductividad estable en ABS con grafito, las partículas deben formar una red de percolación a lo largo de la matriz polimérica. Las partículas tienen que estar lo bastante próximas para permitir túnel electrónico o contacto directo, creando caminos conductores continuos desde una zona de la pieza hasta otra.
En ABS con grafito, el umbral de percolación suele situarse cerca de 13-16% en volumen de grafito. Por debajo de ese umbral, el compuesto se comporta como aislante. Por encima, la conductividad aumenta bruscamente, a menudo varios órdenes de magnitud, pero las propiedades mecánicas empiezan a cambiar.
Grafito frente a negro de humo: compromiso de relleno
El grafito ofrece ventajas claras frente al negro de humo para determinadas aplicaciones de ABS conductor:
| Aspecto | ABS con grafito | ABS con negro de humo |
|---|---|---|
| Mecanismo de conducción | Partículas laminares crean la red | Agregados esféricos crean la red |
| Umbral de percolación | 13-16% vol. | 8-20% en peso |
| Resistividad superficial | 10³-10⁴ Ω/sq (estable) | 10³-10⁵ Ω/sq (puede variar) |
| Impacto mecánico | Moderado; la tracción cae con cargas altas | Más significativo; puede comprometer la resistencia |
| Dispersión | Requiere compounding cuidadoso | Rutas de compounding bien establecidas |
| Calidad superficial | Generalmente buena | Puede verse afectada por aglomerados |
Los compuestos de ABS con negro de humo pueden lograr alto desempeño eléctrico, incluso conductividades del orden de 10⁻¹ S/m, pero con frecuencia sacrifican resistencia mecánica. Los compuestos con grafito ofrecen otro equilibrio: conductividad estable y mejor conservación de rigidez, superficie y procesabilidad cuando la carga está controlada.
La investigación muestra que la resistencia a tracción de los compuestos ABS/grafito puede aumentar hasta alrededor de 6% en peso de grafito y después disminuir a cargas superiores. DGK-ABS DD3C se formula dentro de una ventana optimizada para equilibrar conductividad, resistencia mecánica y estabilidad de moldeo.
Sensibilidad al procesado
Los compuestos de ABS conductor son sensibles al procesado. Tanto el ABS como el grafito pueden absorber humedad, y esa humedad afecta conductividad y propiedades mecánicas. El secado mejora la conductividad y la resistencia a tracción. Por eso DGK-ABS DD3C debe secarse antes del moldeo por inyección.
Estabilidad de la resistividad superficial
La ventaja central de DGK-ABS DD3C es la resistividad superficial estable de 10³-10⁴ Ω/sq. Frente a recubrimientos superficiales o sistemas antiestáticos migratorios, los compuestos con grafito no dependen de:
Humedad: el desempeño no cae en ambientes secos.
Estado superficial: la abrasión expone material conductor fresco.
Migración de aditivos: la red conductora es permanente.
Limpieza: la conductividad no depende de solventes ni detergentes.
Dirección de material DEYU — DGK-ABS DD3C
DGK-ABS DD3C es un compuesto de ABS conductor con grafito diseñado para aplicaciones que requieren resistividad superficial permanente y estable en el rango 10³-10⁴ Ω/sq.
Características clave de diseño
| Característica | Beneficio |
|---|---|
| Red conductora de grafito | Resistividad superficial estable 10³-10⁴ Ω/sq, independiente de la humedad |
| Base de resina ABS | Buena resistencia al impacto, calidad superficial y procesabilidad |
| Carga de grafito optimizada | Equilibra conductividad y propiedades mecánicas |
| Conductividad permanente | Sin aditivos migratorios; el desempeño no se degrada con el tiempo |
| Color negro | Aspecto estándar para aplicaciones ESD |
| Moldeable por inyección | Condiciones de procesado familiares para ABS |
Aplicaciones objetivo
DGK-ABS DD3C está diseñado para carcasas y componentes electrónicos donde se necesita protección ESD estable:
Carcasas de unidades de disquete: protección de medios magnéticos sensibles frente a ESD.
Componentes de fax: prevención de problemas de alimentación de papel y fallos electrónicos relacionados con estática.
Carcasas de casetes VCR: protección de medios de grabación y electrónica sensible.
Carcasas electrónicas generales: cuando la resistividad superficial estable es crítica.
Datos de referencia del producto

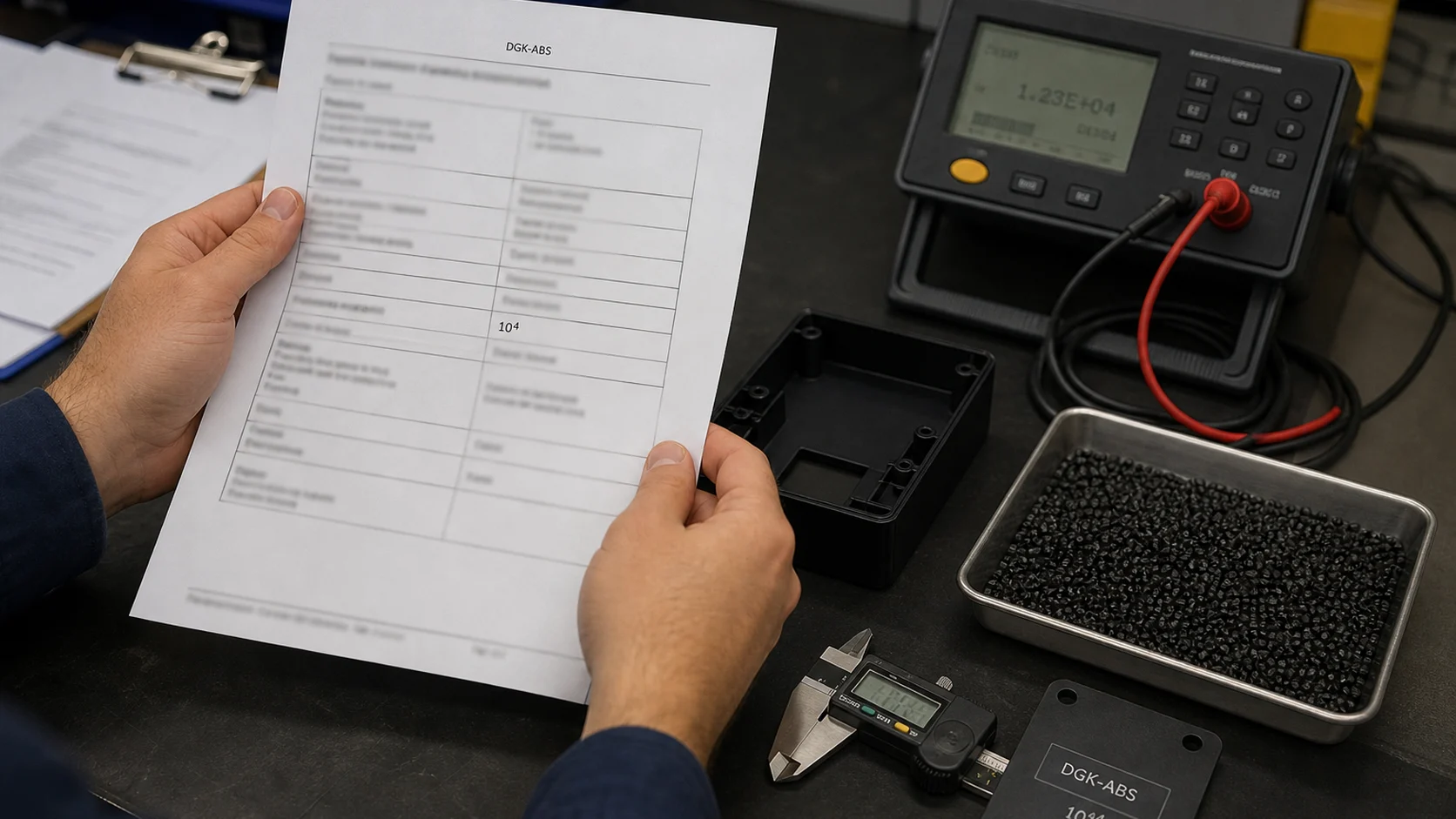

DGK-ABS DD3C — certificado de análisis
| Propiedad | Método de ensayo | DGK-ABS DD3C | Unidad |
|---|---|---|---|
| Información general | |||
| Nombre | — | Compuesto ABS | — |
| Especificación | — | DGK-DD3C | — |
| Propiedades del material | — | Conductor, antiestático | — |
| Color | — | Negro | — |
| Forma | — | Pellets / granza | — |
| Aplicaciones típicas | — | Unidades de disquete, fax, carcasas de casetes VCR | — |
| Método de procesado | — | Moldeo por inyección | — |
| Propiedades mecánicas | |||
| Resistencia a flexión | GB/T9341-2008 | 34 | MPa |
| Módulo de flexión | GB/T9341-2008 | 1600 | MPa |
| Resistencia a tracción (20 mm/min) | GB/T1040-2006 | 19 | MPa |
| Alargamiento a rotura | GB/T1040-2006 | 17 | % |
| Impacto Izod con entalla | GB/T1843-2000 | 8 | kJ/m² |
| Otras propiedades | |||
| Índice de fluidez (220°C/10 kg) | GB/T3682-2000 | 6 | g/10 min |
| Temperatura de deformación térmica (método B, 120°C) | GB/T1633-2000 | 84 | °C |
| Resistividad superficial (23°C) | GB/T1401-2002 | 10³-10⁴ | Ω·cm |
| Inflamabilidad | UL-94 / GB/T2408-1996 | HB | — |
Interpretación de las propiedades clave

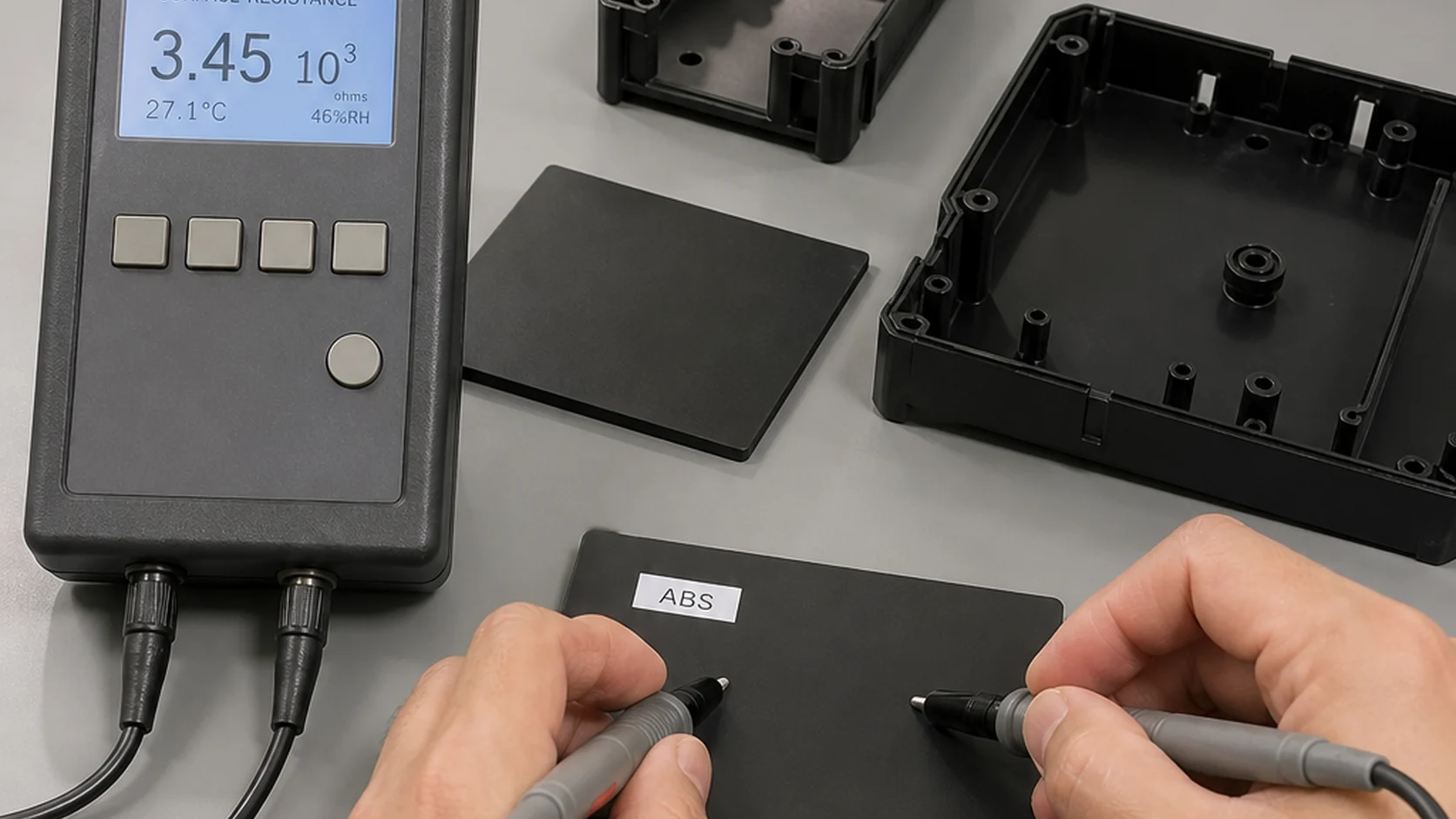

Resistividad superficial (10³-10⁴ Ω·cm): sitúa DGK-ABS DD3C claramente en la categoría conductora. El material disipa la carga estática con rapidez y es adecuado para manipulación de electrónica sensible a ESD. La resistividad es estable y no depende de humedad ambiental.
Resistencia a flexión (34 MPa): valor sólido para un ABS conductor. La carga de grafito se optimiza para mantener integridad mecánica mientras se alcanza la conductividad objetivo.
Módulo de flexión (1600 MPa): valor típico para compuestos ABS rellenos. Aporta rigidez suficiente para carcasas y cubiertas manteniendo cierta capacidad de deformación.
Resistencia a tracción (19 MPa): el grafito reduce la tracción frente a ABS sin relleno, normalmente 40-50 MPa, pero el valor queda dentro de lo esperable para un compuesto de ABS conductor. La lectura correcta es equilibrar resistencia y conductividad, no comparar solo contra ABS estándar.
Alargamiento a rotura (17%): inferior al ABS sin relleno, lo esperado al añadir grafito. Indica un material más rígido y menos dúctil, aceptable para carcasas donde la flexibilidad no es la función principal.
Temperatura de deformación térmica (84°C): suficiente para la mayoría de carcasas electrónicas. Las piezas soportan exposición térmica moderada durante uso y montaje.
Índice de fluidez (6 g/10 min): buena fluidez para moldeo por inyección de geometrías complejas, con necesidad de validar presión, compuerta y llenado en la pieza final.
Parámetros recomendados de procesado
| Parámetro | DGK-ABS DD3C |
|---|---|
| Temperatura de secado | 90°C |
| Tiempo de secado | 3-4 horas |
| Temperatura de moldeo por inyección | 225-235°C |
| Temperatura de molde | 50-80°C (típica para ABS) |
Notas importantes:
El secado es esencial: la humedad afecta tanto la conductividad como las propiedades mecánicas.
Los parámetros reales pueden requerir ajustes según máquina, diseño de molde y geometría de la pieza.
Los valores anteriores son referencias de laboratorio; se recomienda validación en escala de producción.
Escenario de depuración / validación del cliente
Escenario de validación: fabricante de componentes electrónicos con fallos por estática en carcasas de unidad de disquete
Antecedentes: un fabricante de electrónica que producía carcasas de unidades de disquete con ABS estándar detectó acumulación de carga estática durante montaje y prueba. La estática atraía polvo hacia los cabezales magnéticos de lectura/escritura, causando errores y menor rendimiento de montaje.
El fabricante evaluó DEYU DGK-ABS DD3C para la carcasa, midiendo resistividad superficial, adhesión de polvo y rendimiento de ensamblaje.
Protocolo de prueba
| Parámetro | Detalle |
|---|---|
| Cantidad de prueba | 2000 carcasas |
| Volumen mensual | 50 000 carcasas |
| Material | DGK-ABS DD3C |
| Método de procesado | Moldeo por inyección |
| Secado | 3-4 horas a 90°C |
| Temperatura de fusión | 225-235°C |
| Resistividad superficial objetivo | <10⁶ Ω/sq |
| Método de ensayo | GB/T1401-2002 |
| Puntos de medición | 5 puntos por carcasa |
Datos de validación
| Métrica | ABS estándar (control) | DEYU DGK-ABS DD3C |
|---|---|---|
| Resistividad superficial | >10¹⁴ Ω/sq | 10³-10⁴ Ω/sq |
| Carga estática tras manipulación | 2000-5000 V | <100 V |
| Partículas de polvo en superficie | Acumulación significativa | Mínima; visualmente limpio |
| Errores de lectura/escritura | 3,5% | <0,5% |
| Fallos en campo | 5% | <1% |
| Tasa de aprobación de montaje | 92% | 98% |
| Scrap de moldeo | 2,8% | 3,5% |
| Calidad superficial | Excelente | Buena |
Dirección después de la prueba
DGK-ABS DD3C demostró resistividad superficial estable de 10³-10⁴ Ω/sq y eliminó la acumulación de carga estática en las carcasas. La adhesión de polvo se redujo de forma notable y los errores de lectura/escritura bajaron de 3,5% a <0,5%. La tasa de fallos en campo mejoró de 5% a <1%.
Áreas identificadas para ajuste adicional:
DGK-ABS DD3C requiere secado de 3-4 horas a 90°C, lo que añade una etapa de proceso; DEYU recomienda evaluar suministro presecado cuando la producción lo justifique.
Se observó un scrap de moldeo algo mayor (3,5% frente a 2,8%); DEYU optimiza la ventana de proceso para mejorar rendimiento.
El material es negro, aceptable en esta aplicación donde la función pesa más que la estética.
Se está monitorizando la estabilidad de resistividad a largo plazo, más de 12 meses, bajo condiciones de almacenamiento.
Interpretación del resultado
Este escenario muestra la ventaja crítica del ABS conductor con grafito: resistividad superficial estable y permanente que elimina fallos vinculados a estática. El rango 10³-10⁴ Ω/sq disipa rápido sin crear un material metálico ni sacrificar por completo la procesabilidad de ABS.
La mejora de 6 puntos porcentuales en la tasa de aprobación de montaje, de 92% a 98%, y la reducción de fallos en campo de 5% a <1% muestran el valor comercial de convertir carcasas electrónicas a DGK-ABS DD3C.
Aplicaciones adecuadas
| Aplicación | Por qué DGK-ABS DD3C encaja |
|---|---|
| Carcasas de unidades de disquete | Resistividad estable 10³-10⁴ Ω/sq protege medios magnéticos sensibles |
| Componentes de fax | Evita problemas de alimentación de papel y electrónica causados por estática |
| Carcasas de casetes VCR | Protege medios de grabación y electrónica sensible |
| Carcasas electrónicas | Protección ESD permanente para componentes sensibles |
| Carcasas de periféricos informáticos | Control de estática sin perder procesabilidad de ABS |
| Paneles y biseles de instrumentos | Calidad superficial más protección ESD |
| Útiles de producción ESD | Estabilidad dimensional más conductividad permanente |
| Bandejas de envío de componentes | Resistividad superficial <10⁶ para piezas sensibles a ESD |
DGK-ABS DD3C es especialmente adecuado cuando se requiere resistividad superficial estable de 10³-10⁴ Ω/sq, protección ESD permanente no dependiente de humedad ni recubrimientos, buenas propiedades mecánicas y procesado estándar de ABS.
Comparación: DGK-ABS DD3C frente a otros enfoques de ABS conductor
| Aspecto | DGK-ABS DD3C (grafito) | ABS conductor con negro de humo | ABS antiestático migratorio |
|---|---|---|---|
| Resistividad superficial | 10³-10⁴ Ω/sq (estable) | 10³-10⁵ Ω/sq (puede variar) | 10⁹-10¹² Ω/sq (depende de humedad) |
| Dependencia de humedad | Ninguna | Ninguna | Alta |
| Permanencia | Permanente | Permanente | Se agota con el tiempo |
| Propiedades mecánicas | Buenas (34 MPa flexión) | Moderadas a buenas | Excelentes (sin relleno) |
| Calidad superficial | Buena | Buena con buena dispersión | Excelente |
| Coste | Moderado | Bajo-moderado | Bajo-moderado |
| Aplicaciones típicas | Carcasas electrónicas, componentes ESD | Piezas ESD generales | Embalaje ESD temporal |
Qué debe aportar el comprador
Para evaluar DGK-ABS DD3C en una aplicación concreta, DEYU necesita datos de pieza, proceso y entorno de uso. Esta información permite saber si el rango 10³-10⁴ Ω/sq es adecuado y si la mecánica del material encaja con la pieza.
| Información necesaria | Por qué importa |
|---|---|
| Plano / modelo 3D | Identifica espesores, longitud de flujo y compuertas; afecta molde y orientación del relleno |
| Rango objetivo de resistividad | Define si DD3C (10³-10⁴ Ω/sq) es apropiado |
| Tipo de aplicación | Carcasa, componente, útil o embalaje; determina requisitos mecánicos y superficiales |
| Método de procesado | Moldeo por inyección como ruta principal; define parámetros |
| Temperatura de uso | Comprueba si HDT 84°C cumple la aplicación |
| Exposición ambiental | Químicos, UV, limpieza; afecta estabilización |
| Frecuencia de manipulación | Define si se requiere conductividad permanente o solución temporal |
| Material actual y modo de fallo | Ayuda a diagnosticar si DD3C resuelve el problema real |
| Volumen mensual / anual | Determina viabilidad comercial y posible formulación a medida |
| Requisitos normativos | RoHS, REACH; afecta verificación de cumplimiento |
Conclusión
DGK-ABS DD3C es un compuesto de ABS conductor con grafito que ofrece resistividad superficial permanente y estable en el rango 10³-10⁴ Ω/sq, conservando propiedades mecánicas y procesabilidad suficientes para carcasas electrónicas y componentes ESD.
Especificaciones clave: resistividad superficial 10³-10⁴ Ω/sq, resistencia a flexión 34 MPa, módulo de flexión 1600 MPa, resistencia a tracción 19 MPa, alargamiento 17%, HDT 84°C, MFR 6 g/10 min y procesado por moldeo por inyección.
Ventajas clave: conductividad estable independiente de humedad, red conductora de grafito permanente, buenas propiedades mecánicas, parámetros de inyección familiares para ABS y una dirección clara para carcasas de disquete, componentes de fax, carcasas VCR y envolventes electrónicas generales.
La validación de cliente mostró reducción de carga estática de 2000-5000 V a <100 V, reducción de errores de lectura/escritura de 3,5% a <0,5% y mejora de fallos en campo de 5% a <1%.
DEYU puede suministrar cantidades de validación para optimizar proceso y realizar pruebas en planta. Envíe planos, requisitos de rendimiento y volumen de producción para recibir una recomendación de material ajustada.
