Проводящие пластики с техническим углеродом: преимущества, ограничения и выбор применения
Эта страница предназначена для закупщиков, инженеров по изделиям и инженеров по материалам, которые сравнивают проводящие пластики на основе технического углерода с графитом, углеродным волокном, углеродными нанотрубками или металлическим волокном. Страница объясняет механизм, границы применения, логику выбора и метод проверки таких компаундов.
Search Intent / Page Positioning
Эта страница предназначена для закупщиков, инженеров по изделиям и инженеров по материалам, которые сравнивают проводящие пластики на основе технического углерода с графитом, углеродным волокном, углеродными нанотрубками или металлическим волокном. Страница объясняет механизм, границы применения, логику выбора и метод проверки таких компаундов.
проводящие пластики и DGK-PP DD2-3A проводящий PP. Страница категории помогает выбрать смолу и маршрут модификации, а страница DGK-PP DD2-3A подходит, когда проекту нужен низкоомный проводящий PP с направлением около 10^2-10^3 ohm.
1. Предпосылка / задача
Во многих промышленных деталях обычного пластика недостаточно, потому что готовое изделие должно контролировать статическое электричество или обеспечивать стабильный проводящий путь. Типичные применения включают ESD-лотки, электронную упаковку, вспомогательные компоненты для батарей, проводящие конструкционные детали, автомобильные вспомогательные детали и промышленные корпуса.
Покупатели часто спрашивают, может ли проводящий пластик с техническим углеродом заменить материал с углеродным волокном, графитом или металлическим наполнителем. Технический углерод является одним из наиболее распространенных путей проводящей модификации пластмасс и может применяться в системах PP, PE, ABS, PA, POM, PC и других смол.
По сравнению с некоторыми дорогими проводящими наполнителями технический углерод обычно дает практичный баланс проводимости, перерабатываемости и контроля стоимости. Ограничение состоит в том, что такой путь подходит не для каждого применения. Итоговые свойства зависят от типа смолы, структуры технического углерода, степени наполнения, качества диспергирования, текучести расплава, толщины детали, режима литья и метода испытания после формования.
Правильный инженерный вопрос заключается не только в том, проводит ли технический углерод. Важнее определить требуемый диапазон проводимости и проверить, сможет ли материал сохранить этот диапазон после формования, сборки и реальной эксплуатации.
2. Техническая сложность
Проводящий пластик с техническим углеродом работает за счет формирования проводящей сети внутри полимерной матрицы. Когда содержание наполнителя достигает определенного уровня, проводящие частицы соприкасаются или сближаются достаточно для переноса заряда. Эту точку часто называют порогом перколяции.
Главная сложность состоит в том, что проводящая сеть чувствительна к рецептуре и переработке.
2.1 Проводимость не является линейной
Увеличение содержания технического углерода не всегда дает плавное и предсказуемое улучшение проводимости. До порога перколяции сопротивление может оставаться очень высоким. После достижения порога сопротивление может резко снизиться. Дальнейшее добавление наполнителя может улучшить проводимость, но также способно снизить механическую прочность, ударную вязкость, качество поверхности или текучесть.
Поэтому проводящие пластики нельзя выбирать только по проценту наполнителя.
2.2 Диспергирование сильно влияет на стабильность сопротивления
Если технический углерод диспергирован плохо, одни зоны формованной детали могут быть проводящими, а другие останутся менее проводящими. Результаты испытаний могут отличаться в зоне литника, на конце потока, в тонкостенной зоне и около ребер.
Для заказчика это проявляется как нестабильное поверхностное сопротивление после литья, разные результаты между образцами одной партии, слабая проводимость в тонких стенках или длинных потоках, черные включения, плохой внешний вид поверхности, локальная хрупкость или повышенный брак после перехода с обычной смолы на проводящий компаунд.
2.3 Проводимость может конфликтовать с механическими свойствами
Технический углерод обычно повышает жесткость, но при высокой загрузке может снижать относительное удлинение и ударную вязкость. Для деталей с защелками, повторной сборкой или ударными нагрузками рецептура должна балансировать электрические свойства и механическую надежность.
Проводящий PP-лоток может больше зависеть от поверхностного сопротивления и стабильности размеров, тогда как корпус из проводящего ABS может требовать лучшего внешнего вида и ударной вязкости. Детали из проводящего PA или POM могут требовать износостойкости и механической прочности вместе с проводимостью.
3. Направление материала DEYU
DEYU обычно оценивает компаунды с техническим углеродом по четырем направлениям.
Первое направление - целевой диапазон сопротивления. Материальный путь отличается для антистатических, статически рассеивающих и проводящих требований. Диапазон 10^3-10^5 ohm, 10^5-10^7 ohm или 10^6-10^9 ohm должен задаваться вместе с методом испытания.
Второе направление - выбор базовой смолы. PP, PE, ABS, PA и POM имеют разные границы переработки и применения. DEYU может рекомендовать систему смолы по жесткости, ударной вязкости, химической стойкости, размерной стабильности, температурному требованию и целевой стоимости.
Третье направление - баланс диспергирования и переработки. Тип технического углерода, способ подачи, температура компаундирования и конфигурация шнека влияют на итоговую проводящую сеть. DEYU может поддержать малую пробную партию до массового производства.
Четвертое направление - проверка на уровне детали. Проводимость не должна проверяться только на стандартных образцах. Готовые детали также нужно измерять в ключевых местах: тонкие стенки, ребра, углы, сборочные поверхности и зоны, удаленные от литника.
Компаунды с техническим углеродом часто рассматриваются, когда покупателю нужны черные проводящие пластиковые гранулы со стабильной переработкой и практичным соотношением стоимости и свойств. Если требуются очень высокая прочность, меньшая загрузка наполнителя, светлый цвет или менее выраженное ограничение по черному внешнему виду, нужно оценить углеродное волокно, углеродные нанотрубки или гибридные проводящие системы.
4. Преимущества и ограничения маршрута с техническим углеродом
Проводящие пластики с техническим углеродом часто выбирают потому, что этот маршрут зрелый, широко применимый и подходит для многих процессов литья под давлением или экструзии.
Типичные преимущества включают совместимость с PP, PE, ABS, PA, POM и другими смолами, возможность настройки антистатического, статически рассеивающего или проводящего диапазона, пригодность для черных проводящих гранул и черных формованных деталей, более управляемую стоимость по сравнению с некоторыми сложными проводящими наполнителями, а также применение в лотках, корпусах, упаковке, промышленных и функциональных деталях.
У этого маршрута есть инженерные границы. Технический углерод обычно дает черный или темный материал, при высокой загрузке может снижать ударную вязкость и удлинение, уменьшать текучесть и усложнять тонкостенное литье, вызывать дрейф сопротивления при нестабильном диспергировании или режиме литья, влиять на глянец и не подходить для светлых или прозрачных проводящих материалов.
Поэтому покупателям не следует выбирать такой материал только по цене или одному значению сопротивления. Конструкция детали, толщина стенки, технологическое окно и конечный метод контроля не менее важны.
5. Справочные данные продукта
Следующая таблица является направлением выбора для разработки проводящего компаунда с техническим углеродом. Это не универсальный паспорт материала. Итоговые значения должны подтверждаться внутренними испытаниями DEYU и проверкой детали у заказчика перед использованием в официальной спецификации.
| Параметр | Направление выбора |
|---|---|
| Направление продукта | DGK проводящий пластиковый компаунд с техническим углеродом |
| Базовая смола | PP / PE / ABS / PA / POM, выбирается по применению |
| Маршрут модификации | Проводящая модификация техническим углеродом; при необходимости можно оценить гибридный маршрут |
| Метод переработки | Литье под давлением или экструзия, зависит от дизайна марки |
| Цвет | Черный или темный |
| Плотность | Проектное значение подтверждается испытанием |
| MFR / текучесть расплава | Проектное значение подтверждается по смоле и конструкции детали |
| Прочность при растяжении | Проектное значение подтверждается по марке |
| Модуль при изгибе | Проектное значение подтверждается по марке |
| Ударная вязкость с надрезом | Проектное значение подтверждается по марке |
| HDT | Проектное значение подтверждается по базовой смоле |
| Поверхностное сопротивление | Выбирается по целевому диапазону; для статического контроля часто обсуждают 10^3-10^9 ohm |
| Объемное сопротивление | Подтверждается, если требуется проводимость через толщину или конструкционная проводимость |
| Огнестойкость | Опционально, зависит от рецептуры и смолы |
| Типичные применения | ESD-лотки, проводящая упаковка, держатели электроники, промышленные корпуса, проводящие конструкционные детали |
Если марка уже определена, следует использовать существующие данные DEYU. Например, платформа проводящих пластиков охватывает PP / PE / ABS / PA / POM и инженерные пластики под конкретное применение. DGK-PP DD2-3A является направлением проводящего PP с позиционированием 10^2-10^3 ohm, а другие марки по смоле нужно проверять на соответствующих страницах продукта перед расчетом цены или выдачей образцов.
6. Матрица выбора маршрута
| Требование применения | Пригодность маршрута с техническим углеродом | Инженерный комментарий |
|---|---|---|
| Черные проводящие пластиковые детали | Высокая | Подходит, когда черный внешний вид приемлем. |
| ESD-лоток или оборотная тара | Высокая | Часто рассматривают проводящий PP или PE. |
| Электронная упаковка | Средняя или высокая | Нужно подтвердить диапазон сопротивления и требования к чистоте. |
| Светлый проводящий пластик | Низкая | Технический углерод обычно не подходит для светлого цвета. |
| Прозрачный проводящий пластик | Низкая | Нужно оценить другие антистатические или проводящие системы. |
| Проводящая деталь высокой прочности | Средняя | В некоторых случаях лучше углеродное волокно или гибридный маршрут. |
| Тонкостенное литье | Средняя | Нужно проверить текучесть и сопротивление на конце потока. |
| Видимый корпус с высоким глянцем | Средняя или низкая | Внешний вид нужно подтверждать на формованной детали. |
| Износостойкая проводящая деталь | Средняя | Может потребоваться POM, PA или гибридная модификация. |
| Недорогой проводящий компонент | Средняя или высокая | Маршрут может дать практичный контроль стоимости, если диапазон сопротивления подходит. |

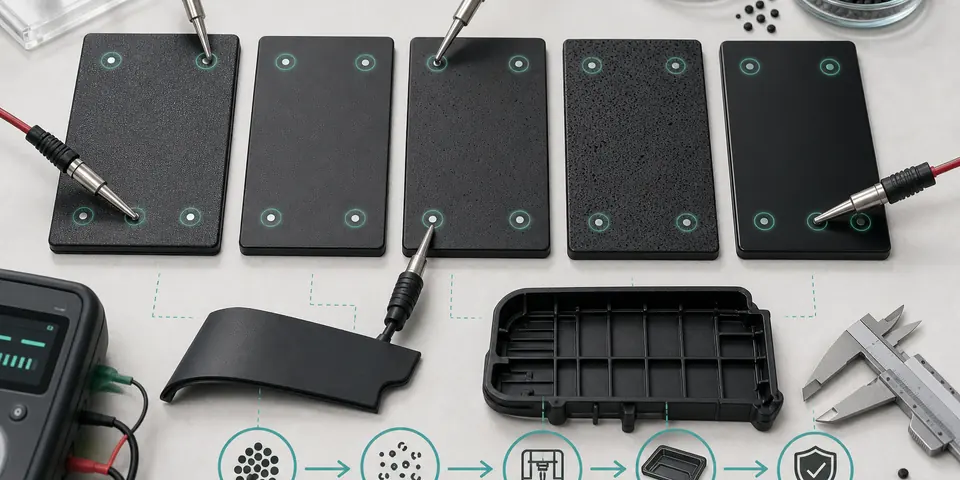

7. Сценарий отладки и проверки
Это структура проверки, а не опубликованный клиентский кейс. Ее можно использовать, когда покупатель оценивает проводящий пластик с техническим углеродом для литьевого ESD-лотка или держателя электронных компонентов.
Заказчик использует обычный PP или ABS для формованного лотка. Размеры и цикл литья приемлемы, но готовому изделию нужен контролируемый диапазон сопротивления, чтобы снизить риск статического электричества при обращении. Покупатель рассматривает переход на проводящие гранулы с техническим углеродом.
Инженерная команда должна проверить, сможет ли проводящий компаунд попасть в целевой диапазон сопротивления без чрезмерного брака, коробления, хрупкости или проблем сборки.
DEYU может рекомендовать малую пробную проверку: подтвердить базовую смолу, целевой диапазон сопротивления и метод испытания, изготовить стандартные образцы и готовые детали, измерить сопротивление в нескольких точках детали, записать брак при литье и изменение размеров, а при необходимости скорректировать загрузку технического углерода, текучесть или направление ударной модификации.
8. Таблица проверки
Ниже приведена структура внутренней пробной проверки заказчика. Значения должны заменяться фактическими данными DEYU или заказчика для каждого проекта.
| Показатель проверки | Начальное направление | Метод наблюдения | Интерпретация результата |
|---|---|---|---|
| Количество проб | Задается по риску проекта и размеру детали | Малая пробная партия | Количества должно хватать для оценки разброса сопротивления и стабильности литья. |
| Месячный объем | Требуется ввод заказчика | Производственное планирование | Помогает понять, важнее ли стоимость, цикл или стабильность. |
| Целевое поверхностное сопротивление | Задается применением, часто в диапазоне 10^3-10^9 ohm для статического контроля | Измерение поверхности детали | Должно соответствовать стандарту заказчика и функции детали. |
| Дрейф сопротивления после литья | Сравнение зон и партий | Литник, конец потока, ребра и сборочная поверхность | Большой дрейф может указывать на диспергирование, литниковую систему или чувствительность процесса. |
| Брак при литье | Запись пробного литья | Пробное литье под давлением | Высокий брак может быть связан с текучестью, короблением, недоливом или дефектами поверхности. |
| Брак при сборке | Запись заказчика | Наблюдение на сборке | Важно для защелок, ребристых лотков и корпусов. |
| Дефекты | Визуальный и размерный контроль | Осмотр формованных деталей | Дефекты могут включать включения, следы потока, хрупкость или деформацию. |
| Размерная стабильность | Требования допуска заказчика | CMM или контрольная оснастка | Проводящий наполнитель может изменить усадку. |
| Удар или падение | Требование на уровне детали | Испытание падением или ударом | Необходимо для часто перемещаемых изделий. |
| Процент прохождения | Совместная электрическая и механическая оценка | Итоговый обзор пробы | Нужно оценивать сопротивление и производственную стабильность вместе. |
9. Интерпретация результата
Проводящий пластик с техническим углеродом нельзя оценивать только по одному значению сопротивления. Один образец может пройти испытание, но готовая деталь может отказать из-за условий литья, длины потока, толщины стенки или локального распределения наполнителя.
Стандартные образцы помогают сравнивать прочность при растяжении, модуль при изгибе, ударную вязкость и HDT. Они полезны для базового отбора материала, но не полностью представляют поведение готовой детали.
Готовые детали нужно измерять в нескольких местах. Зона литника, конец потока, ребра, углы и сборочная поверхность могут показывать разные значения сопротивления. Если разброс велик, нужна корректировка рецептуры или процесса литья.
Проводящий компаунд также должен подходить производственной линии заказчика. Если материал достигает целевого сопротивления, но вызывает высокий брак, нестабильные размеры или трещины при сборке, он не подходит для массового производства без дальнейшей оптимизации.
10. Подходящие применения
Проводящие компаунды с техническим углеродом подходят для изделий, где черный внешний вид приемлем, а проводимость должна контролироваться в заданном диапазоне.
Типичные применения включают ESD-лотки и оборотные коробки, держатели электронных компонентов, проводящую упаковку, промышленные пластиковые корпуса, вспомогательные компоненты для батарей, проводящие листы PP или PE, черные формованные детали ABS, антистатические или проводящие логистические детали, пластиковые детали для контроля статического разряда и функциональные литьевые компоненты.
Если требуется светлый цвет, прозрачность, высокий глянец или очень высокая механическая прочность, покупателю нужно сравнить технический углерод с другими маршрутами модификации.
11. Что должен предоставить покупатель
| Вводные от покупателя | Почему это важно |
|---|---|
| Требуемая базовая смола | PP, PE, ABS, PA, POM и другие смолы имеют разные границы переработки и свойств. |
| Целевой диапазон сопротивления | Рецептура сильно меняется между антистатическим, рассеивающим и проводящим требованием. |
| Метод испытания | Нужно уточнить поверхностное сопротивление, объемное сопротивление и среду испытания. |
| Чертеж или размер детали | Толщина стенки, длина потока и ребра влияют на стабильность проводимости. |
| Метод переработки | Литье под давлением, экструзия или листовая экструзия требуют разной текучести. |
| Текущие дефекты | Коробление, недолив, хрупкость или нестабильное сопротивление помогают определить направление корректировки. |
| Механическое требование | Прочность, ударная вязкость, жесткость и сборочная прочность влияют на рецептуру. |
| Требование огнестойкости | Проводящая и огнестойкая системы могут требовать баланса. |
| Месячное потребление | Помогает оценить стоимость, стабильность производства и план поставки. |
| Цвет и внешний вид | Технический углерод обычно означает черный или темный внешний вид. |
Conclusion
Проводящий пластик с техническим углеродом - практичный и широко применяемый маршрут для получения проводящих или статически контролируемых полимерных компаундов. Он особенно подходит для черных проводящих материалов PP, PE, ABS, PA и POM, используемых в лотках, упаковке, промышленных корпусах и функциональных формованных деталях.
Главное преимущество - баланс проводимости, перерабатываемости и стоимости. Главное ограничение - чувствительность проводящей сети к рецептуре, диспергированию и условиям литья. Высокая загрузка наполнителя также может влиять на ударную вязкость, текучесть и внешний вид поверхности.
Для покупателей ключевое действие - определить целевой диапазон сопротивления, базовую смолу, конструкцию детали и метод проверки до выбора материала. Хороший проводящий компаунд должен подтверждаться не только данными стандартных образцов, но и сопротивлением формованной детали, браком производства, размерной стабильностью и сборочными свойствами.
DEYU может поддержать разработку и малую пробную проверку проводящих компаундов с техническим углеродом для PP, PE, ABS, PA, POM и родственных модифицированных пластиков. Итоговая рецептура и опубликованные данные должны подтверждаться внутренними испытаниями и проверкой детали у заказчика.
