Углеродные нанотрубки и углеродное волокно в проводящих пластиках: преимущества, ограничения и практический опыт DEYU
В разработке проводящих и антистатических пластиков углеродные наполнители являются одним из основных технических маршрутов. Частые системы включают проводящий технический углерод, графит, углеродные нанотрубки, углеродное волокно, графен и гибридные проводящие пакеты.
1. Исходная задача
В разработке проводящих и антистатических пластиков углеродные наполнители являются одним из основных технических маршрутов. Частые системы включают проводящий технический углерод, графит, углеродные нанотрубки, углеродное волокно, графен и гибридные проводящие пакеты.

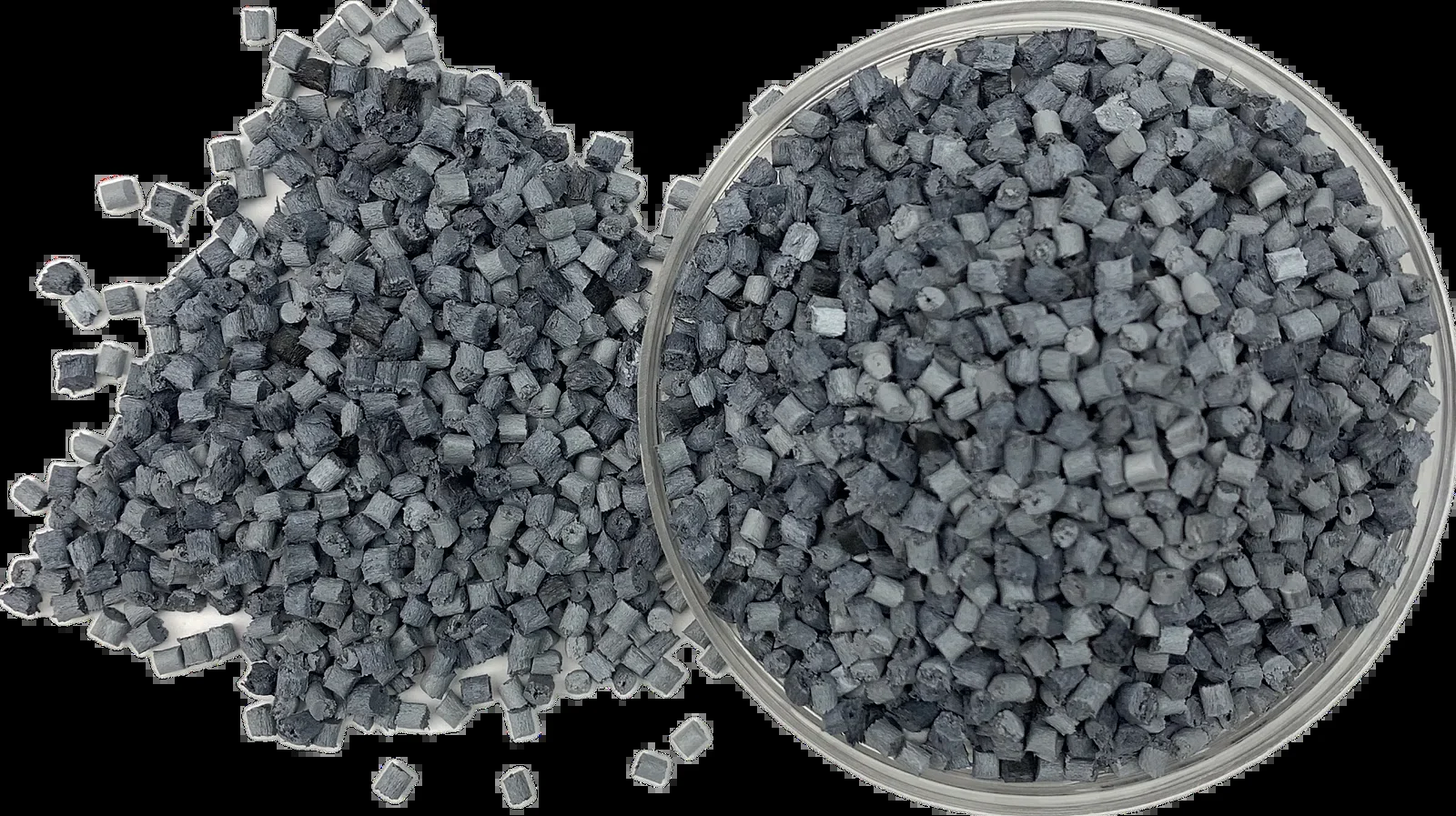

проводящие пластики и DGK-PA66 CF15L-CF40L PA66 с углеродным волокном. Раздел проводящих пластиков помогает сравнить углеродные проводящие маршруты, а DGK-PA66 CF15L-CF40L служит конструкционным ориентиром по PA66 с углеродным волокном.

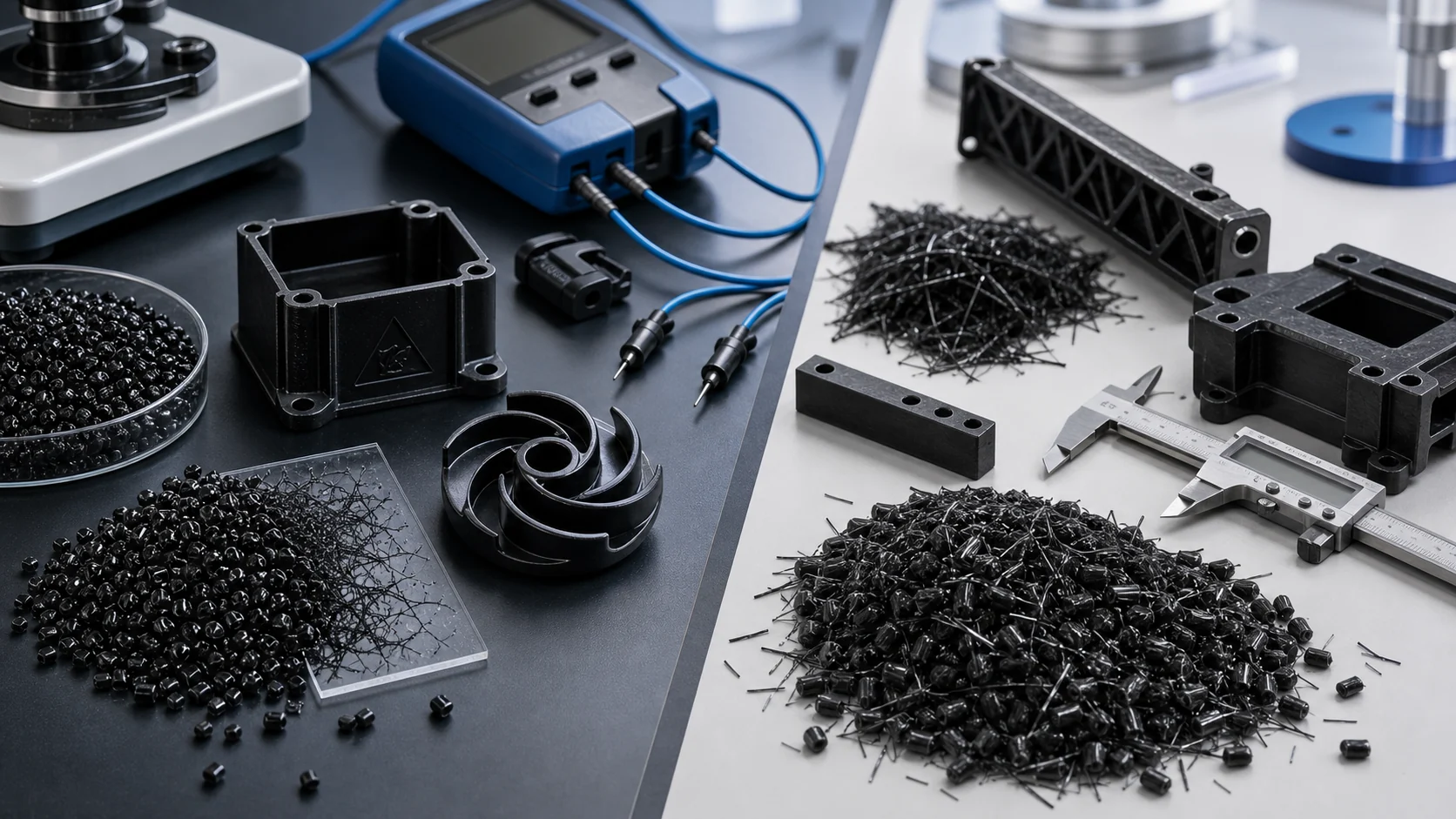

Углеродные нанотрубки, или CNT, и углеродное волокно, или CF, часто сравнивают между собой. Оба маршрута могут дать пластику электрическую проводимость, но их инженерная логика различается.
Простое объяснение: углеродные нанотрубки в первую очередь формируют микроскопическую проводящую сеть, а углеродное волокно в первую очередь дает структурное армирование с проводящей поддержкой.
Если сравнивать только то, какой наполнитель лучше проводит ток, можно пропустить важные вопросы: нужна ли детали высокая жесткость, требуется ли гладкая поверхность, является ли деталь тонкостенной, допустима ли видимая текстура волокна, нужен ли антистатический, статически рассеивающий, проводящий, EMI-экранирующий или конструкционный эффект.
Поэтому CNT и углеродное волокно не являются простыми заменителями друг друга. Это два разных маршрута проводящей модификации.
2. Ключевые различия CNT и углеродного волокна
| Параметр | Углеродные нанотрубки / CNT | Углеродное волокно / CF |
|---|---|---|
| Основная функция | Формируют микроскопическую проводящую сеть | Дают армирование и проводящие пути |
| Уровень наполнения | Часто формируют сеть при относительно низкой дозировке | Обычно требуют более высокого наполнения для непрерывных проводящих путей |
| Влияние на механику | Могут сохранять вязкость и проводимость при низкой дозировке | Значительно повышают жесткость, прочность и размерную стабильность |
| Внешний вид | При хорошей дисперсии легче получить более тонкую поверхность | Возможна видимая текстура волокна, следы течения или ориентации |
| Равномерность проводимости | Сильно зависит от дисперсии CNT и стабильности сети | Зависит от длины волокна, ориентации, толщины стенки и направления течения |
| Сложность переработки | Дисперсия, агломераты и устойчивость к сдвигу | Сохранение длины волокна, ориентация, износ формы и коробление |
| Цвет | Обычно черный или темный | Обычно черный или темный |
| Типичное преимущество | Низкая дозировка, более тонкая поверхность и широкий диапазон настройки сопротивления | Высокая жесткость, прочность и легкая конструкционная поддержка |
| Типичное ограничение | Сложная дисперсия, более высокая стоимость и высокие требования к рецептуре | Более высокая дозировка, грубее поверхность, ниже ударная вязкость и выше износ оборудования |
3. Плюсы и сложности проводящих пластиков с CNT
Углеродные нанотрубки имеют очень высокое отношение длины к диаметру и могут формировать непрерывную микроскопическую проводящую сеть в полимерной матрице. По сравнению с обычным проводящим техническим углеродом CNT иногда позволяют получить стабильную проводимость или статическое рассеивание при меньшем уровне добавки.
Ключевые преимущества: проводящая сеть при меньшей дозировке, лучшая пригодность для точного литья, более гладкая поверхность, возможность настройки диапазонов 10^3-10^9 ohm и совместимость с гибридными проводящими системами.
Главная сложность CNT-компаундов не в самой проводимости, а в том, насколько хорошо нанотрубки диспергированы и насколько стабильно ведет себя материал от партии к партии.
| Техническая сложность | Инженерное влияние |
|---|---|
| Агломерация CNT | Колебание сопротивления, черные точки, шероховатость и локальная нестабильность |
| Узкое окно дисперсии | Недостаточный сдвиг не разрушает агломераты, а чрезмерный сдвиг может нарушить сеть |
| Требования к совместимости со смолой | Разные смолы сильно меняют дисперсию и поведение сопротивления |
| Чувствительность к процессу | Температура, сдвиг, выдержка, толщина стенки и путь течения влияют на сеть |
| Более высокая стоимость | Ценность должна проявляться через меньшую дозировку и стабильность |

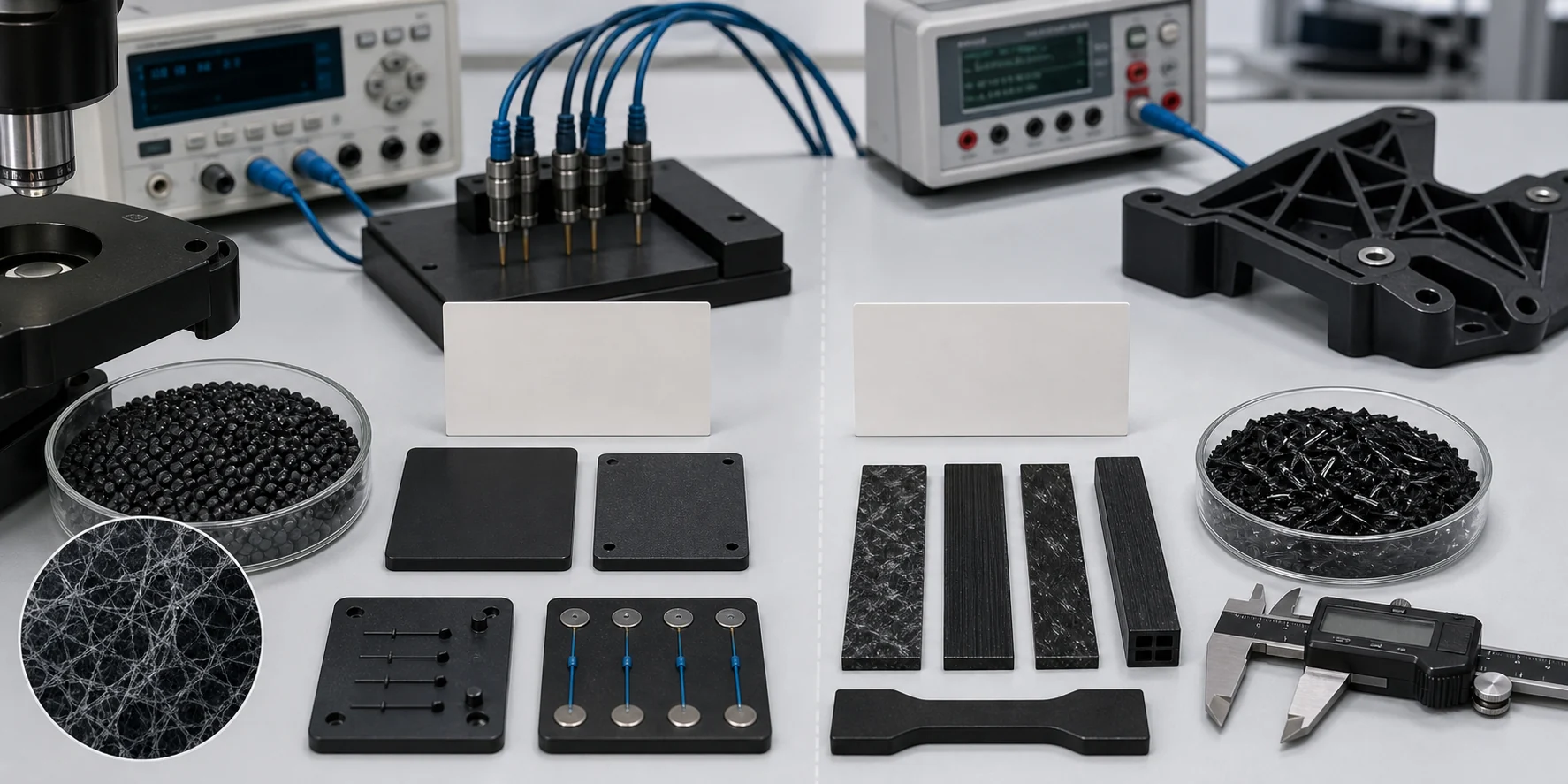

| Нужен многоточечный контроль | Одно измерение не показывает электрическую стабильность всей детали |
4. Плюсы и сложности проводящих пластиков с углеродным волокном
Углеродное волокно одновременно дает армирование и проводимость. Во многих применениях его ценность не только в сопротивлении, но и в повышении жесткости, прочности, теплостойкости и размерной стабильности.
Преимущества включают значительное повышение жесткости и прочности, сочетание проводимости и армирования в одном маршруте, улучшение размерной стабильности и пригодность для конструкционных проводящих деталей.
Основные сложности связаны с ориентацией волокон, внешним видом поверхности, ударной вязкостью и износом оборудования.
| Техническая сложность | Инженерное влияние |
|---|---|
| Сильная ориентация волокна | Электрические и механические свойства могут отличаться по направлениям |
| Возможное оголение волокна | Не всегда подходит для видимых, точных или скользящих поверхностей |
| Снижение ударной вязкости | Высокая жесткость может сопровождаться хрупкостью |
| Риск по линии спая | Ориентация волокна возле линии спая влияет на прочность |
| Износ формы и шнека | Нужно учитывать ресурс оборудования и стоимость переработки |
| Более сложное заполнение тонких стенок | Высокое наполнение повышает сопротивление течению расплава |
5. Как выбрать между CNT и углеродным волокном
5.1 Когда сначала рассматривать CNT
CNT-маршрут стоит рассматривать, когда нужны стабильная антистатическая или проводящая функция, целевое сопротивление при относительно низком наполнении, точное литье, малые или тонкостенные детали, более гладкая поверхность, меньшее повышение жесткости и индивидуальная проводимость в POM, PA, PP, ABS или другой смоле.
Типичные применения: проводящие POM-шестерни, ползуны и точные детали, антистатические или проводящие электронные лотки, ESD-корпуса, корпуса датчиков, пылеконтрольные антистатические детали и точные проводящие компоненты.
5.2 Когда сначала рассматривать углеродное волокно
Маршрут с углеродным волокном стоит рассматривать, когда нужны высокая жесткость, прочность, облегченная конструкция, кронштейны, корпуса, несущие детали, размерная стабильность и допустим черный цвет или текстура волокна.
Типичные применения: PA66 с углеродным волокном для конструкционных деталей, PP-кронштейны, ABS-корпуса, проводящие усиленные кронштейны, легкие компоненты, EMI- или ESD-корпуса и жесткие электротехнические детали.
6. Рекомендации по базовым смолам
| Базовая смола | Подходящее направление CNT | Подходящее направление углеродного волокна |
|---|---|---|
| POM | Точные проводящие детали, износостойкие проводящие детали, компоненты с низким разбросом сопротивления | Жесткие скользящие конструкционные детали, при проверке ответной поверхности и оголения волокна |
| PA6 / PA66 | ESD, антистатические и проводящие точные детали, также гибридные системы | Прочные, жесткие и легкие конструкционные детали |
| PP | Проводящие лотки, ESD-упаковка и проводящие конструкционные компоненты | Легкие кронштейны и армированные проводящие PP-детали |
| ABS | Антистатические и проводящие корпуса с требованиями к поверхности | Жесткие корпуса и функциональные опоры |
| PC / PC-ABS | ESD-корпуса и электротехнические конструкционные детали | Жесткие и экранирующие конструкционные детали |
| TPU / TPE | Гибкие проводящие детали, антистатические пленки и эластичные элементы | CF реже применяется в гибких системах и требует отдельной проверки |
7. Практический опыт DEYU с CNT-композитами
DEYU имеет длительный опыт разработки проводящих, антистатических и углеродных композитных материалов. Особенно важен практический опыт с CNT-компаундами: настройка рецептуры, контроль дисперсии, проверка литья и анализ проблем у клиента.
CNT-системы DEYU не ограничиваются лабораторной рецептурой. Они разрабатываются вокруг реальных деталей: контроль дисперсии CNT в разных смолах, настройка поверхностного и объемного сопротивления, проверка стабильности после литья, многоточечные измерения, различия между тонкими и толстыми участками, влияние температуры, давления выдержки и литника на проводящую сеть.
Для конкретных смол DEYU может предложить CNT или гибридные проводящие решения на базе POM, PA, PP, ABS и других материалов. Например, CNT-проводящий POM может оцениваться для точных деталей, где важны поверхность, вязкость и стабильное сопротивление. В нейлоновых системах DEYU может сочетать углеродное волокно и специальные проводящие маршруты для баланса структуры и электрики.
| Направление поддержки DEYU | Практическая ценность |
|---|---|
| Опыт дисперсии CNT | Снижает риск агломератов, черных точек и разброса сопротивления |
| Разработка для разных смол | Позволяет адаптировать маршрут для POM, PA, PP, ABS и других систем |
| Поддержка литья | Помогает понять влияние температуры, давления, литника и толщины |
| Малые пробные партии | Ускоряют проверку на реальных деталях |
| Индивидуальный диапазон сопротивления | Рецептура настраивается под антистатическую, рассеивающую или проводящую цель |
| Многофункциональные материалы | Проводимость плюс износостойкость, армирование или огнестойкость |
| Анализ проблем применения | Помогает оптимизировать дрейф сопротивления, шероховатость, потерю вязкости и трудности литья |
8. Справочная структура выбора материала
| Параметр | CNT-проводящий компаунд | Проводящий компаунд с углеродным волокном |
|---|---|---|
| Направление продукта | DGK-композит с углеродными нанотрубками | DGK-композит с углеродным волокном |
| Базовая смола | POM / PA / PP / ABS / PC-ABS / TPU | PA / PP / ABS / PC-ABS / POM |
| Маршрут модификации | CNT / CNT + технический углерод / гибридная система | Рубленое углеродное волокно / CF + проводящий наполнитель |
| Основная функция | Проводимость, антистатика, статическое рассеивание и стабильность сопротивления | Армирование, облегчение, проводимость и размерная стабильность |
| Метод переработки | Литье, экструзия, cast film или лист, в зависимости от смолы | Литье и экструзия, главным образом конструкционные детали |
| Цвет | Черный или темный | Черный или темный |
| Поверхностное сопротивление | Обычно выбирается в диапазоне 10^3-10^9 ohm по цели | Выбирается по сочетанию проводимости и конструкции |
| Внешний вид | Лучше подходит для более тонкой поверхности | Нужно проверять волокнистую текстуру и следы течения |
| Равномерность проводимости | Зависит от дисперсии CNT и стабильности литья | Зависит от ориентации волокна, толщины и направления течения |
9. Внутренняя структура клиентской проверки DEYU
Ниже приведена анонимизированная структура проверки, основанная на практической логике разработки материала. Название клиента, модель изделия и непубличные детали отчета не раскрываются.
9.1 Исходные данные
Клиент с точной электронной конструкционной деталью использовал POM с проводящим техническим углеродом для небольшой скользящей проводящей детали. Материал достигал базового диапазона проводимости, но после литья появились локальные колебания сопротивления, снижение блеска и недостаточная вязкость в малых деталях.
| Исходный пункт | Данные применения |
|---|---|
| Применение | Небольшая точная скользящая проводящая деталь / электронный конструкционный компонент |
| Исходный материал | POM с проводящим техническим углеродом |
| Основная толщина стенки | 1,2-2,0 мм |
| Целевое поверхностное сопротивление | 10^4-10^6 ohm |
| Исходный разброс сопротивления | 1-2 порядка |
| Внешний вид | Заметное снижение блеска |
| Брак литья | 4-6% |
| Замечания при сборке | 5-8% |
| Трещины или хрупкость | 2-4% |
| Месячный расход | 20 000-50 000 шт. |
9.2 Направление настройки DEYU
С учетом размера детали, целевого сопротивления и требований к поверхности DEYU сместила маршрут от одного высоконаполненного технического углерода к гибридной CNT-системе. Цель заключалась не только в снижении сопротивления, а в повышении стабильности сети, гладкости поверхности и повторяемости после литья.
| Параметр | Исходное направление | Настройка DEYU |
|---|---|---|
| Материал | Проводящий POM с техническим углеродом | Гибридный CNT-проводящий POM |
| Проводящая система | Высокое наполнение техническим углеродом | CNT + гибридная проводящая система |
| Целевое сопротивление | 10^4-10^6 ohm | Стабильный диапазон 10^4-10^6 ohm |
| Наполнение | Более высокий уровень наполнителя | Более низкая дозировка и более эффективная сеть |
| Поверхность | Черная, но недостаточно гладкая | Более равномерный блеск и поверхность |
| Вязкость | Высокое наполнение ухудшало вязкость | Низконаполненный CNT-маршрут помог сохранить вязкость |
| Проверка | Одно измерение сопротивления и внешний вид | Многоточечное сопротивление, внешний вид, вязкость, брак и сборка |
9.3 Направление результатов
| Показатель | Исходные данные | Направление DEYU | Интерпретация |
|---|---|---|---|
| Поверхностное сопротивление | 10^4-10^6 ohm с локальным разбросом | 10^4-10^6 ohm с лучшей стабильностью | Гибридная CNT-система помогла стабилизировать сеть |
| Разброс сопротивления | 1-2 порядка | В пределах 1 порядка | Многоточечный разброс снизился |
| Поверхность | Заметное снижение блеска | Более гладкая поверхность | Меньшая дозировка снизила шероховатость |
| Брак литья | 4-6% | 2-3% | Улучшенная текучесть и дисперсия поддержали литье |
| Замечания при сборке | 5-8% | 2-4% | Баланс размеров и вязкости улучшил сборку |
| Хрупкость | 2-4% | 1-2% | Низконаполненная система лучше сохранила вязкость |
Для малых проводящих POM-деталей, точных скользящих компонентов, электронных конструкционных деталей и изделий с требованиями к поверхности гибридный CNT-маршрут может быть более подходящим для дальнейшей оценки, чем только высоконаполненный технический углерод.
10. Что должен предоставить покупатель
| Информация | Почему это важно |
|---|---|
| Целевая функция | Антистатика, рассеивание, проводимость, экранирование или армирование определяют наполнитель |
| Диапазон сопротивления | Цели 10^3, 10^6 и 10^9 ohm требуют разных рецептур |
| Базовая смола | POM, PA, PP, ABS, PC-ABS и TPU по-разному взаимодействуют с CNT и CF |
| Чертеж детали | Толщина, ребра, литник и длина течения влияют на сопротивление и ориентацию волокна |
| Требование к поверхности | Блеск, матовость, чернота и гладкость определяют пригодность CF |
| Механические требования | Жесткость, ударная вязкость и размерная стабильность влияют на выбор маршрута |
| Текущие проблемы | Разброс сопротивления, шероховатость, хрупкость, коробление и оголение волокна направляют настройку |
| Метод переработки | Литье, экструзия, пленка или лист требуют разных решений по текучести |
| Ответная деталь | При трении нужно знать металл или пластик пары |
| Месячный расход и целевая стоимость | Определяет целесообразность CNT, CF или гибридной системы |
11. Заключение
Углеродные нанотрубки и углеродное волокно являются важными углеродными маршрутами проводящей модификации, но их инженерное назначение различается.
CNT лучше подходят для низконаполненных, более равномерных и более гладких проводящих сетей. Углеродное волокно лучше подходит для деталей, которым одновременно нужны армирование, облегчение и проводящая поддержка.
Если ключевыми являются стабильность сопротивления, поверхность, точное литье, сохранение вязкости и проводимость при низком наполнении, сначала стоит оценить гибридную CNT-систему.
Если главные задачи - высокая жесткость, прочность, размерная стабильность и несущая конструкция, больше преимуществ может дать проводящий материал с углеродным волокном.
DEYU может поддерживать разработку проводящих, антистатических, статически рассеивающих и многофункциональных материалов на базе POM, PA, PP, ABS, TPU и других смол через дизайн рецептуры, контроль дисперсии CNT, поддержку литья, многоточечное измерение сопротивления и проверку у клиента.
