Почему поверхностное сопротивление токопроводящего ABS меняется после очистки или истирания

Исходные данные / Проблема

Токопроводящий ABS широко используется в корпусах электроники, ESD-защитных приспособлениях, производственной оснастке и оборудовании для обработки компонентов. Сочетание хороших механических свойств, качества поверхности и постоянной проводимости делает его материалом выбора для применений, требующих защиты от электростатических разрядов (ESD).

Связанные материалы DEYU для стабильного токопроводящего ABS после очистки: DGK-ABS DD3C графитовый токопроводящий ABS и руководство по стабильному сопротивлению DD3C.

Инженеры по качеству и производственные менеджеры регулярно сталкиваются с проблемой: детали из токопроводящего ABS, прошедшие контроль поверхностного сопротивления при вводе в эксплуатацию, показывают значительное изменение сопротивления после routine очистки или поверхностного износа. Тот же лоток, который при квалификации показывал 10³–10⁴ Ом·см, может показывать 10⁶–10⁸ Ом·см после цикла очистки — или после 500 циклов обработки. Детали, которые должны оставаться токопроводящими, переходят в рассеивающий или даже изолирующий диапазон.

Поверхностное сопротивление композитов ABS/PDSM с миграционными антистатиками может составлять около 10⁹–10¹⁰ Ом— но эти значения нестабильны при очистке или износе поверхности.

Это не теоретическая проблема. В средах производства электроники компоненты регулярно очищаются для удаления пыли, масел и технологических остатков. Оборудование для обработки подвергается многократному контакту и истиранию. Если ESD-защита деградирует при очистке или износе, сама цель использования токопроводящего ABS теряется.

Основной вопрос: Почему поверхностное сопротивление изменяется после очистки или истирания — и что могут сделать инженеры для предотвращения этого?

Техническая сложность / Почему это происходит

Механизм 1: Изменения, вызванные очисткой

Очистка необходима в производстве электроники — но она может существенно влиять на поверхностное сопротивление токопроводящего ABS. Механизм зависит от типа используемой токопроводящей системы:

Для миграционных антистатических систем (поверхностно-активные агенты, мигрирующие к поверхности):

Растворители и моющие средства могут смывать миграционный слой добавки с поверхности

Объём материала остаётся изолирующим — после удаления поверхностного слоя сопротивление резко возрастает

Циклы очистки истощают резервуар добавки со временем

Для систем с техническим углеродом или графитом (постоянные токопроводящие наполнители):

Очистка не истощает токопроводящую сеть — но может оставлять остаточные плёнки, действующие как изоляторы

Некоторые чистящие средства оставляют непроводящие остатки (ПАВ, воски, масла), покрывающие поверхность

Эти остатки создают изолирующий барьер между измерительными электродами и токопроводящей сетью beneath

Для систем с углеродным волокном:

Аналогично техническому углероду — токопроводящая сеть постоянна

Поверхностное загрязнение от остатков чистящих средств может маскировать beneath проводимость

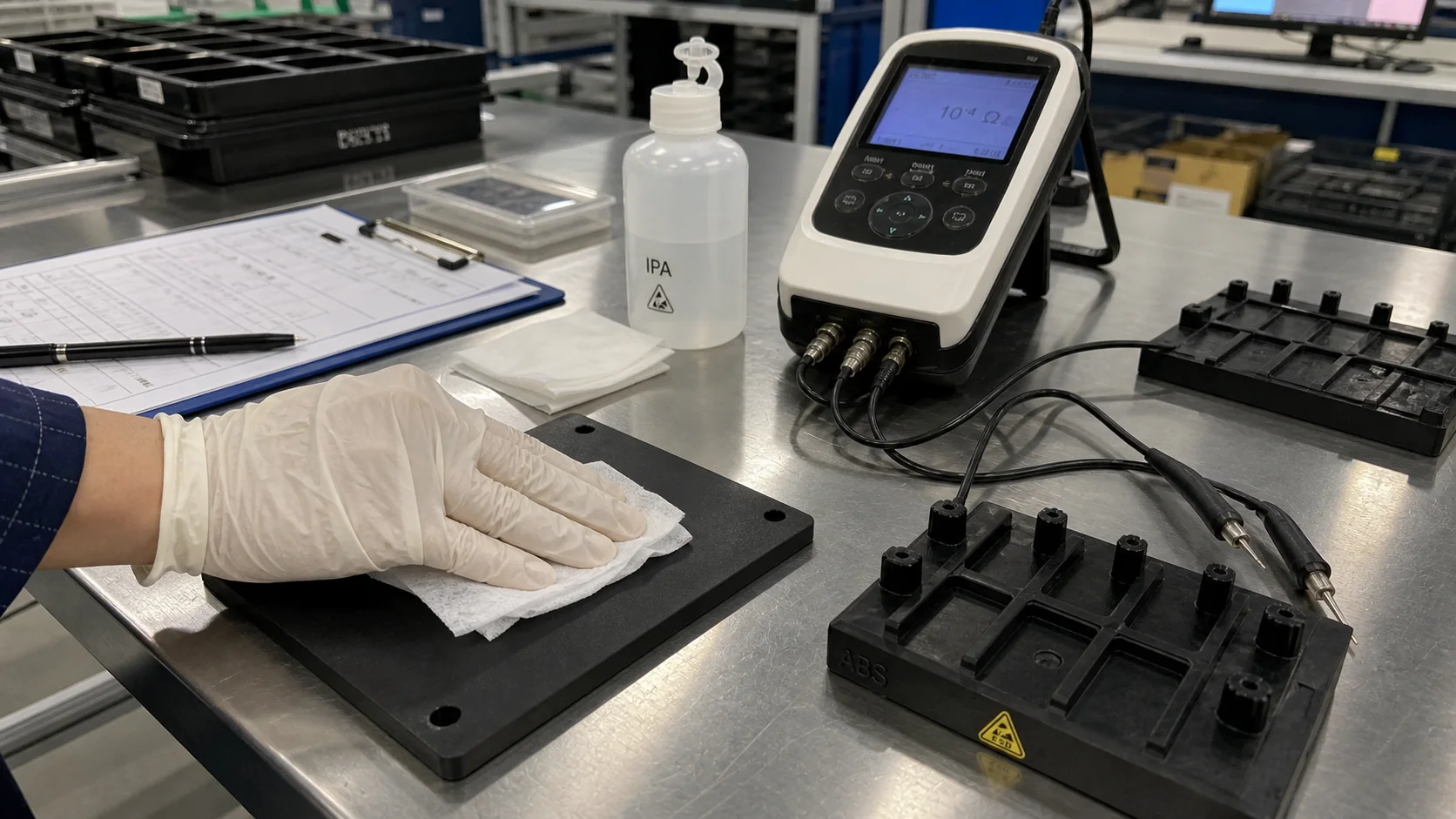

Стандарт ANSI/ESD STM11.11 предписывает, что поверхность должна быть очищена дистиллированной водой, затем изопропиловым спиртом, затем снова дистиллированной водой перед измерением. Этот стандартный протокол очистки предназначен для удаления загрязнений, которые в противном случае влияли бы на измерение. Однако этот же протокол выявляет проблему: если очистка изменяет измеряемое сопротивление, характеристики материала «после очистки» могут значительно отличаться от характеристик «после формования».

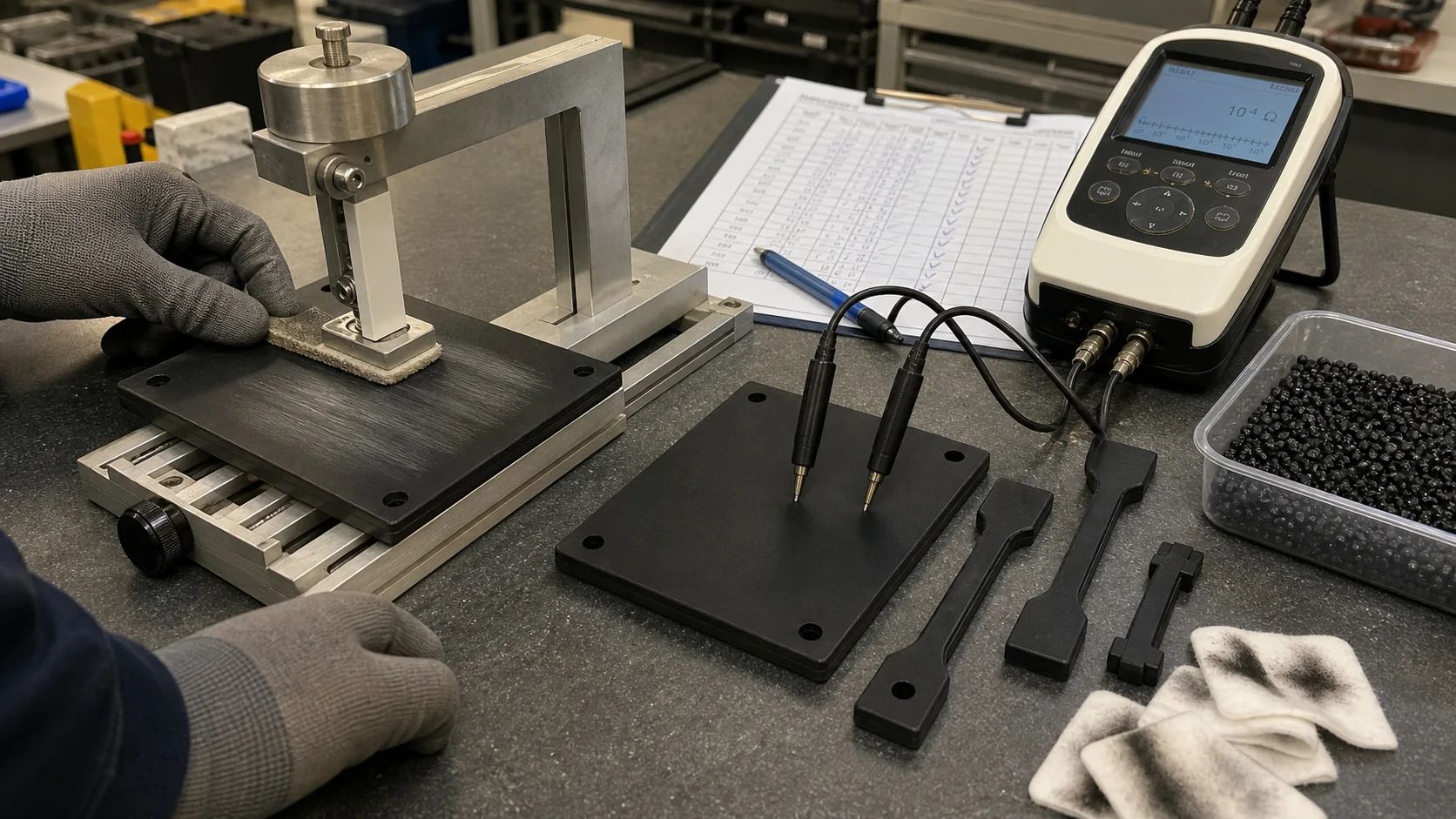

Механизм 2: Изменения, вызванные истиранием

Истирание происходит при normal использовании — обработка, скользящий контакт с компонентами, очистка абразивными салфетками и контакт с автоматизированным оборудованием.

Для миграционных антистатических систем:

Истирание физически удаляет тонкий поверхностный слой миграционной добавки

После удаления обнажается изолирующий базовый полимер

Сопротивление увеличивается permanently — добавка не может восстановить поверхностный слой, если он был стёрт

Для систем с техническим углеродом и графитом (объёмно-токопроводящие):

Истирание удаляет поверхностный слой полимера, но обнажает свежий токопроводящий наполнитель beneath

Токопроводящая сеть проходит по всему объёму материала

Сопротивление может оставаться стабильным или даже slightly улучшаться по мере обнажения свежего токопроводящего материала

Для систем с углеродным волокном:

Аналогично техническому углероду — объёмная проводимость означает, что свежая сеть волокон обнажается

Однако сильное истирание может разрушать или выбивать поверхностные волокна, потенциально нарушая поверхностную токопроводящую сеть

Ключевое различие: миграционные антистатические системы деградируют при истирании; постоянные токопроводящие системы — нет. Именно поэтому объёмно-токопроводящие компаунды предпочтительны для применений, подверженных износу.

Механизм 3: Роль измерения и кондиционирования

На само измерение может влиять состояние поверхности. ANSI/ESD STM11.11 требует кондиционирования при 23°C и 12% влажности— условиях, которые неосуществимы или непрактичны в производственном режиме. Это означает:

Производственные измерения часто выполняются при более высокой влажности, чем стандарт

Более высокая влажность может снижать измеряемое сопротивление (влажные плёнки проводят ток)

Деталь, проходящая при 12% ОВ, может не пройти в производственной среде — или наоборот

Кроме того, стандарт предписывает, что поверхность должна быть очищена дистиллированной водой, затем изопропиловым спиртом, затем снова дистиллированной водой. Сама эта процедура очистки может изменять измеряемое сопротивление, особенно для материалов с поверхностными обработками.

Механизм 4: Загрязнение от процесса очистки

Многие чистящие средства оставляют остатки, специально предназначенные для улучшения внешнего вида или создания защитной плёнки【9†L9-L11】. Эти остатки могут напрямую конфликтовать с требованиями ESD — они часто являются изолирующими.

Даже тонкие, невидимые слои могут значительно изменять электрическое поведение【9†L13-L14】. Загрязнение поверхности — одна из наиболее распространённых и недооцениваемых причин ESD-отказов【9†L14-L15】.

Материальное решение DEYU — стабильная проводимость при очистке и износе

DEYU решает проблемы очистки и истирания через подход с постоянными токопроводящими наполнителями — а не миграционными добавками.

Преимущество DEYU

Продуктовый портфель DEYU для стабильной проводимости

Все токопроводящие ABS-компаунды DEYU используют постоянные токопроводящие сети — частицы графита, агломераты технического углерода или углеродные волокна, распределённые по всему объёму материала. Токопроводящие свойства не зависят от поверхностного слоя, поэтому очистка и истирание не истощают токопроводящую сеть.

Рекомендуемый протокол очистки для токопроводящего ABS

DEYU рекомендует следующий протокол очистки для деталей из токопроводящего ABS:

Предварительная очистка: Удаление рыхлого мусора мягкой щёткой или сжатым воздухом

Очистка растворителем: Использование изопропилового спирта (IPA) или мягкого моющего раствора

Ополаскивание: Ополаскивание дистиллированной или деионизированной водой

Сушка: Полная сушка перед измерением сопротивления

Проверка: Измерение поверхностного сопротивления после очистки для подтверждения характеристик

Избегайте:

Абразивных чистящих средств или скребков

Силиконовых продуктов

Восков или полиролей

Сильных растворителей, которые могут атаковать матрицу ABS

Справочные данные по продукту

Токопроводящий ABS DEYU — типовые свойства

Значения являются типовыми диапазонами, не гарантированными минимумами или максимумами.

Сценарий валидации у заказчика

Сценарий валидации: производитель электроники — изменение сопротивления после очистки

Исходные данные: Производитель электроники использовал антистатический ABS-компаунд для ESD-производственных приспособлений. Приспособления проходили начальный контроль поверхностного сопротивления при квалификации (<10⁶ Ом·см). Однако после routine очистки изопропиловым спиртом (IPA) для удаления пыли и масел от рук поверхностное сопротивление приспособлений увеличилось до 10⁸–10¹⁰ Ом·см — превышая спецификацию. Протокол очистки был стандартным, видимых повреждений приспособлений не было.

Проблема была связана с миграционной антистатической добавкой в контрольном материале. Очистка IPA смывала поверхностный слой добавки, обнажая изолирующую основу ABS.

Производитель оценил DEYU DGK-ABS DD3C (токопроводящий ABS с графитом) в качестве замены, отслеживая поверхностное сопротивление до и после циклов очистки.

Протокол испытаний:

Данные валидации:

Направление после испытаний:

Контрольный материал показал прогрессирующее увеличение сопротивления с каждым циклом очистки — миграционная добавка смывалась с поверхности. DGK-ABS DD3C сохранял стабильное сопротивление через 10 циклов очистки и 500 циклов обработки, поскольку графитовая токопроводящая сеть распределена по всему объёму материала, а не только на поверхности.

Области для дальнейшей доработки, выявленные в ходе испытаний:

DGK-ABS DD3C требовал сушки (3–4 часа при 90°C) перед формованием — DEYU предоставила технологические рекомендации

Материал с графитом имеет чёрный цвет, что было приемлемо для данного применения

Несколько более высокая стоимость материала по сравнению с миграционным антистатическим ABS — компенсируется устранением отказов, связанных с очисткой

Интерпретация результатов:

Этот сценарий валидации иллюстрирует фундаментальное различие между зависящими от поверхности и объёмно-токопроводящими ESD-материалами. Миграционные антистатические добавки обеспечивают проводимость через тонкий поверхностный слой, который может быть удалён очисткой. Постоянные токопроводящие наполнители (графит, технический углерод, углеродное волокно) обеспечивают проводимость по всему объёму материала — очистка удаляет только загрязнения, но не влияет на токопроводящую сеть.

Рекомендуемый протокол валидации для очистки и истирания

DEYU рекомендует следующий протокол валидации для деталей из токопроводящего ABS, подверженных очистке или истиранию:

Фаза 1: Базовое измерение

Измерение поверхностного сопротивления на свежеотформованных деталях (по GB/T1401-2002 или ANSI/ESD STM11.11)

Документирование точек измерения для воспроизводимости

Установление базового диапазона сопротивления

Фаза 2: Испытание циклов очистки

Подвергнуть детали 10 циклам очистки с использованием предполагаемого протокола очистки

Измерение поверхностного сопротивления после циклов 1, 3, 5 и 10

Документирование любого дрейфа сопротивления

Если сопротивление увеличивается >1 порядка, исследовать совместимость чистящего средства

Фаза 3: Испытание на истирание

Подвергнуть детали 500–1000 циклам обработки (моделируемым или реальным)

Измерение поверхностного сопротивления через regular intervals

Осмотр поверхностей на видимый износ

Документирование стабильности сопротивления

Фаза 4: Квалификация производства

Установление приемлемого диапазона сопротивления после очистки и истирания

Определение плана операционного мониторинга

Квалификация материала на основе реальных эксплуатационных характеристик, а не только начального измерения

Области применения — где важна стойкость к очистке и истиранию

Что должен предоставить покупатель

Для диагностики и предотвращения изменений сопротивления, связанных с очисткой или истиранием, в вашем применении с токопроводящим ABS предоставьте DEYU следующую информацию:

Заключение

Изменение поверхностного сопротивления токопроводящего ABS после очистки или истирания является хорошо задокументированной инженерной проблемой. Коренная причина зависит от механизма проводимости:

Миграционные антистатические системы полагаются на тонкий поверхностный слой добавки, который может быть смыт очисткой или стёрт истиранием. После удаления обнажается изолирующий базовый полимер, и сопротивление увеличивается permanently.

Постоянные токопроводящие системы (с техническим углеродом, графитом или углеродным волокном) распределяют токопроводящую сеть по всему объёму материала. Очистка удаляет только поверхностное загрязнение, а истирание обнажает свежий токопроводящий материал — сопротивление остаётся стабильным.

Рекомендуемое решение DEYU — постоянные токопроводящие ABS-компаунды (DGK-ABS DD3C, DGK-ABS CF15L, DGK-ABS KJD678R-BZ) — обеспечивает стабильное сопротивление при очистке и истирании, поскольку токопроводящая сеть не зависит от поверхностного слоя.

Данные валидации в ходе испытаний у производителя электронных приспособлений показали, что DGK-ABS DD3C сохранял стабильное сопротивление (10³–10⁴ Ом·см) через 10 циклов очистки и 500 циклов обработки, в то время как контрольный материал с миграционным антистатиком показал дрейф сопротивления с 10⁵–10⁶ Ом·см до 10⁹–10¹⁰ Ом·см.

Для применений, где ESD-характеристики должны оставаться надёжными при routine очистке и обработке — постоянные токопроводящие ABS-компаунды не являются опцией. Они являются необходимостью.

DEYU может предоставить пробные партии для испытаний на очистку и истирание. Обратитесь в техническую команду DEYU с чертежами ваших деталей, требованиями к характеристикам и текущими данными по отказам для получения индивидуальной рекомендации по материалу.
