Проводящие LDPE / PE-компаунды для ESD-пленок, FIBC-вкладышей и термоформованных лотков

Связанные материалы DEYU: страница DGK-LDPE DD4-5 и руководство по проводящей PE/PP ESD-упаковке.

Исходная информация / Проблема

Полиэтилен (PE) является одним из наиболее широко используемых термопластов в упаковочных и промышленных применениях. Он предлагает отличную химическую стойкость, гибкость, низкую стоимость и легкую переработку различными методами — выдувная пленка, литая пленка, экструзия, термоформование и выдувное формование. В ненаполненном состоянии PE является отличным электрическим изолятором с поверхностным сопротивлением выше 10¹² Ом/кв — что делает его крайне подверженным накоплению электростатического заряда.

Сложность: В упаковке электроники, чистых помещениях и промышленных средах статический заряд может повреждать чувствительные компоненты, притягивать пыль или создавать опасность искрения во взрывоопасных атмосферах. Добавление проводящих наполнителей превращает PE из изолятора в материал, способный рассеивать статический заряд — но выбор системы наполнителей, марки PE и метода переработки фундаментально меняет профиль производительности материала.

Рыночный спрос значителен. Мировой рынок ESD-упаковки в 2025 году оценивался примерно в 5,8 млрд долларов США, что обусловлено расширением производства электроники, производством полупроводников и ужесточением нормативных требований к контролю статики в опасных средах. Проводящие компаунды PE являются ключевым семейством материалов, обслуживающих этот рынок.

Почему PE для ESD-упаковки?

Типичные применения проводящих компаундов PE:

ESD-лотки и термоформованная упаковка для электронных компонентов

Проводящие пленки и пакеты для обработки полупроводников

Вкладыши FIBC для опасных порошков и горючих материалов

Антистатическая упаковка для автомобильных и аэрокосмических компонентов

Вкладыши и мешки для отходов для чистых помещений

ESD-экранирующие слои в многослойных пленочных структурах

Проводящий пенопласт для амортизации компонентов

Проводящие компаунды PE доступны в нескольких формах — как полностью компаундированные гранулы (готовые к экструзии или формованию) или как проводящий мастербатч (разбавляемый натуральной смолой PE у переработчика). Марки доступны на основе LDPE, LLDPE и HDPE.

Технические сложности — что делает проводящую PE-упаковку требовательной

1. Диапазон поверхностного сопротивления для упаковочных применений

Разные упаковочные применения требуют разных уровней сопротивления:

Проводящие компаунды PE для упаковки обычно нацелены на поверхностное сопротивление 10³–10⁶ Ом/кв. Этот диапазон обеспечивает эффективное статическое рассеивание при сохранении гибкости и технологичности, необходимых для упаковочных применений.

2. Проблема толщины — проводимость в тонких слоях

Упаковочные применения часто требуют тонких пленок и листов — толщиной от 0,015 мм до 0,2 мм. Достижение стабильной проводимости при малых толщинах сложно, потому что:

Проводящая сеть должна формироваться в очень тонком поперечном сечении

Ориентация наполнителя при экструзии влияет на проводимость

Растяжение при формировании пленки может нарушать проводящую сеть

В более тонких участках меньше проводящих частиц на единицу площади

Проводящие компаунды PE, разработанные для упаковки, достигают стабильных электрических свойств даже при малых толщинах. Ключевым фактором является оптимизированная дисперсия наполнителя и формирование сети при переработке.

3. Выбор системы наполнителей — технический углерод vs. УНТ

Технический углерод является наиболее распространенным проводящим наполнителем для PE-упаковочных компаундов. Специальные проводящие марки технического углерода обеспечивают стабильную проводимость с хорошей дисперсией. Компаунды на основе УНТ предлагают более высокую проводимость при меньших концентрациях, но при более высокой стоимости.

4. Метод переработки — производственное решение

Проводящие компаунды на основе PE и PP от DEYU разработаны для работы в процессах выдувной пленки, литой пленки и экструзии нитей. Они обеспечивают стабильные электрические свойства с отличной механической долговечностью — даже при малых толщинах.

5. Независимость от влажности — критическое преимущество

В отличие от ионных антистатических покрытий или добавок, которые зависят от влажности окружающей среды для своей работы, проводящий PE с техническим углеродом обеспечивает постоянную, объемно-проводящую ESD-защиту, полностью независимую от влажности окружающей среды. Это критическое преимущество для упаковочных применений, где условия влажности могут варьироваться при хранении и транспортировке.

Материальное направление DEYU — серия DGK-PE

DEYU предлагает проводящие компаунды PE на нескольких марках PE для ESD-упаковки и промышленных применений. Серия DGK-PE включает рецептуры для выдувной пленки, литой пленки, экструзии и термоформования.

Проводящие марки DGK-PE — общие характеристики:

DGK-PE Пленочная марка — для ESD-пакетов и вкладышей:

DGK-PE Марка для термоформования — для ESD-лотков:

Все значения являются справочными /

Глубокий анализ применений

1. ESD-лотки для электронных компонентов

Проводящие PE-лотки обеспечивают защиту от электростатического разряда при хранении, обработке и транспортировке чувствительных электронных компонентов. Эти лотки могут быть термоформованы для точной подгонки компонентов, обеспечивая посадку и защиту компонентов от внезапных перемещений при транспортировке.

Типичные применения:

Лотки для ИС и носители микросхем

Лотки для компонентов для линий SMT-сборки

Блистерная упаковка и упаковка типа «ракушка»

Складываемые контейнеры для ESD-чувствительных деталей

Проводящие ячейки и перегородки для сборочных линий

Почему PE для лотков:

Термоформуемый — может быть сформирован в сложные формы

Хорошая ударная вязкость — защищает компоненты при обработке

Малый вес — снижает затраты на транспортировку

Возможность переработки — экологически безопасен

2. Проводящие пленки и пакеты

Проводящие PE-пленки и пакеты являются наиболее распространенным решением ESD-упаковки для электронных компонентов. Черные проводящие пакеты из выдувного LDPE с углеродом обеспечивают светонепроницаемость и эффективно предотвращают накопление электрического заряда на пакете и его содержимом.

Типичные применения:

ESD-пакеты для ИС и электронных компонентов

Плоские трубки для опасных порошков

Проводящая обмотка рулонов для компонентов на катушках

Антистатическая пленка для обработки полупроводниковых пластин

Внутренние вкладыши для мешков FIBC

Ключевые особенности:

Постоянная проводимость — независима от влажности

Светонепроницаемость — технический углерод блокирует свет

Термосвариваемый — можно создавать пакеты индивидуальных размеров

Хорошие механические свойства — стойкость к разрыву, проколу

3. Вкладыши FIBC для опасных материалов

Проводящие вкладыши необходимы для упаковки и транспортировки горючих или взрывоопасных материалов, чувствительных к электростатическому разряду. Эти вкладыши содержат проводящие материалы для безопасного рассеивания статических зарядов.

Типичные применения:

Мешки FIBC типа C

Упаковка для взрывоопасных порошков и пигментов

Транспортировка опасных химикатов

Применения в чистых помещениях для фармацевтики

Ключевые требования:

Поверхностное сопротивление 10³–10⁵ Ом/кв для эффективного заземления

Постоянная проводимость — не деградирует со временем

Химическая стойкость — выдерживает агрессивные материалы

Защита от влаги — барьерные свойства

Сценарий валидации заказчика

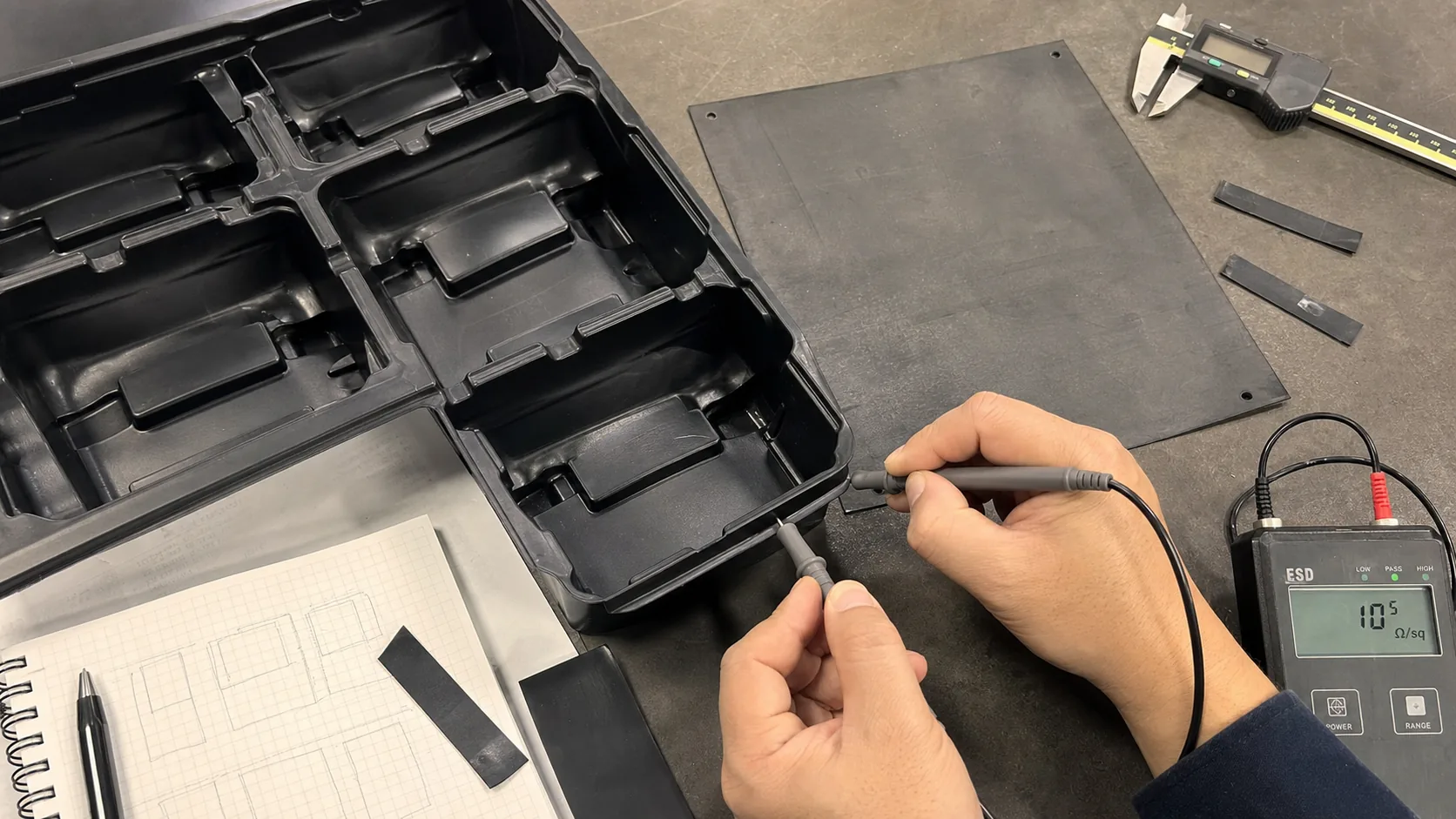

Контекст: Контрактный производитель электроники производил термоформованные ESD-лотки из проводящего PE-листа. Плоский лист проходил испытания поверхностного сопротивления (5×10⁵ Ом/кв при толщине 1,5 мм). Однако после термоформования лотки показывали нестабильное сопротивление — зоны карманов измеряли 10⁵–10⁶ Ом/кв, но угловые зоны глубокой вытяжки показывали >10⁹ Ом/кв. Уровень брака составлял 15%.

Анализ проблемы:

Коренная причина: Растяжение листа при формовании с глубокой вытяжкой увеличило расстояние между частицами, ослабив проводящую сеть. В углах (растяжение в 3 раза) сеть технического углерода была нарушена за пределом порога перколяции.

Мероприятия DEYU:

Материал A — более высокая загрузка технического углерода : Увеличение содержания наполнителя для сохранения проводимости после растяжения

Материал B — компаунд на основе УНТ : Переход на PE на основе УНТ для более устойчивой проводящей сети

Оптимизация процесса : Корректировка температуры и скорости термоформования для снижения растяжения в критических зонах

Таблица данных валидации (внутренняя испытательная структура заказчика):

Интерпретация результатов:

Анализ существующего материала: Стандартный PE с техническим углеродом терял проводимость в зонах высокого растяжения, потому что сеть технического углерода не могла выдерживать растяжение в 3 раза. Расстояние между частицами превысило порог перколяции.

Материал A (более высокая загрузка ТУ): Увеличение загрузки технического углерода улучшило проводимость в углах, но увеличило стоимость материала и снизило гибкость.

Материал B (на основе УНТ): Сеть УНТ была более устойчива к растяжению, сохраняя проводимость в углах (3×10⁶ Ом/кв). Общий уровень брака снизился до 3%.

Вклад DEYU: DEYU продемонстрировал, что для термоформованных лотков компаунды на основе УНТ обеспечивают лучшее сохранение проводимости после формования благодаря более устойчивой наноразмерной проводящей сети.

Следующие шаги: Рекомендуется полномасштабная производственная валидация Материала B. DEYU может оказывать постоянную техническую поддержку и предоставлять протоколы мониторинга сопротивления в процессе производства.

Интерпретация результатов — система выбора

На основе анализа и описанного сценария DEYU рекомендует следующую систему для выбора проводящих компаундов PE для ESD-упаковки:

Шаг 1 — Определите применение и процесс

Шаг 2 — Выберите наполнитель на основе требований к переработке

Шаг 3 — Определите целевое сопротивление

Шаг 4 — Оптимизируйте переработку для проводимости

Применение — проводящие компаунды PE

Что должен предоставить покупатель для выбора

Для получения точной рекомендации по проводящему компаунду PE покупатели должны предоставить:

Описание применения — лоток, пленка, вкладыш, пакет или другое?

Требование к сопротивлению — диапазон поверхностного или объемного сопротивления (Ом/кв или Ом·см) со стандартом испытаний

Предпочтение по марке PE — LDPE, LLDPE, HDPE или открыто для рекомендации

Метод переработки — выдувная пленка, литая пленка, термоформование, экструзия, литье под давлением

Геометрию детали — размеры, толщину стенок, коэффициент растяжения (при термоформовании)

Толщину пленки/листа — целевой диапазон толщин

Механические требования — стойкость к разрыву, устойчивость к проколу, гибкость

Условия окружающей среды — температурный диапазон, химическое воздействие, влажность

Нормативные требования — RoHS, REACH, контакт с пищевыми продуктами, ATEX

Объем производства — годовое или месячное количество

Стоимостные ограничения — целевую стоимость материала за килограмм или за деталь

Текущие проблемы — какие проблемы необходимо решить с существующим материалом?

DEYU может оказать поддержку в следующих областях:

Выбор марки PE на основе требований применения и переработки

Выбор системы наполнителей (технический углерод, УНТ или гибрид)

Рекомендации по переработке для стабильной проводимости

Мелкосерийная валидация (25–100 кг) с полными электрическими и механическими испытаниями

Техническая поддержка во время экструзии пленки, термоформования и пробных литьев

Заключение

Проводящие компаунды PE являются важными материалами для ESD-упаковочных применений — от термоформованных лотков и вкладышей FIBC до выдувных пленок и антистатических пакетов. Сочетание собственных преимуществ PE (гибкость, химическая стойкость, низкая стоимость, легкая переработка) с постоянной проводимостью на основе углерода создает универсальное семейство материалов для упаковки электроники, применений в чистых помещениях и промышленной ESD-защиты.

Ключевые выводы:

PE предлагает уникальные преимущества для упаковки — гибкость, химическую стойкость, низкую стоимость и совместимость с множеством методов переработки (выдувная пленка, литая пленка, термоформование, экструзия)

Проводящий PE обеспечивает постоянную, независимую от влажности проводимость — в отличие от ионных антистатиков, PE с техническим углеродом сохраняет стабильное сопротивление независимо от влажности окружающей среды

Разные применения требуют разных целевых сопротивлений — проводящие лотки и вкладыши FIBC обычно нацелены на 10³–10⁵ Ом/кв; ESD-пленки и пакеты — на 10⁴–10⁶ Ом/кв

Компаунды на основе УНТ обеспечивают лучшее сохранение проводимости после формования — наноразмерная сеть УНТ более устойчива к растяжению при термоформовании, сохраняя проводимость в зонах глубокой вытяжки

Метод переработки влияет на проводимость — выдувная пленка, литая пленка, термоформование и экструзия требуют разных рецептур компаундов, оптимизированных для конкретного процесса

Валидация должна быть специфичной для применения — для термоформованных лотков испытывайте сопротивление после формования, а не только на плоских листах. Для пленок испытывайте в нескольких точках по рулону

DEYU предлагает полный ассортимент проводящих компаундов PE на марках LDPE, LLDPE и HDPE — с системами наполнителей на основе технического углерода, УНТ и гибридными — оптимизированных для выдувной пленки, литой пленки, термоформования и экструзии. Техническая экспертиза для руководства выбором марки, оптимизацией переработки и валидацией производительности в производстве доступна для поддержки каждого ESD-упаковочного применения.
