Низкотемпературная вязкость и общая ударная вязкость: что нужно знать покупателям
Руководство по выбору материала для покупателей, которым нужно отличать ударную вязкость при 23°C от реальной низкотемпературной вязкости PP, ABS, PC, PA, POM и модифицированных эластомерами пластиков.
Связанные материалы DEYU: страница продукта DGK-PP 66D для холодостойкого PP и решение DGK-PP 66D для деталей с холодным ударом.
Проблема / исходные данные
Покупатель изучает паспорт материала. Показатель ударной вязкости выглядит хорошо — достаточно высок, чтобы соответствовать спецификации. Деталь утверждена, отформована и отправлена. Но когда наступает зима, детали трескаются. Материал, прошедший испытание на удар, выходит из строя в эксплуатации. Что пошло не так?
Ответ кроется в важном различии, которое многие покупатели упускают: общая ударная вязкость, измеренная при комнатной температуре, и низкотемпературная вязкость, измеренная при фактической рабочей температуре, являются принципиально разными свойствами. Материал, хорошо поглощающий энергию при 23°C, может расколоться при -20°C. Впечатляющее число в паспорте может не иметь значения для холодного применения.
Это руководство объясняет разницу между этими свойствами, почему температура имеет значение и на что смотреть при выборе материалов для холодной эксплуатации.
Что такое общая ударная вязкость?
Общая ударная вязкость — это способность материала поглощать энергию при внезапной нагрузке при комнатной температуре, обычно 23°C. Она измеряется стандартными методами, такими как:
Испытание на удар по Изоду (ASTM D256): маятник ударяет по образцу с надрезом, закреплённому как консоль. Измеряется энергия, затраченная на разрушение образца. V-образный надрез создаёт контролируемую концентрацию напряжений, имитирующую реальные дефекты, например острые углы или зоны литника.
Испытание на удар по Шарпи (ISO 179): принцип похожий, но образец расположен горизонтально как свободно опёртая балка.
Результаты выражаются как энергия, поглощённая на единицу площади поперечного сечения (кДж/м²), или энергия на единицу толщины образца (Дж/м). Более высокие значения указывают на более высокую вязкость и стойкость к внезапному разрушению.
Что это показывает: как материал ведёт себя при ударе при комнатной температуре. Это полезно для общего сравнения материалов, но не прогнозирует работу в холодных условиях.
Что такое низкотемпературная вязкость?
Низкотемпературная вязкость — это способность материала поглощать энергию удара при отрицательных температурах, обычно при фактической рабочей температуре применения: -20°C, -30°C, -40°C или ниже.

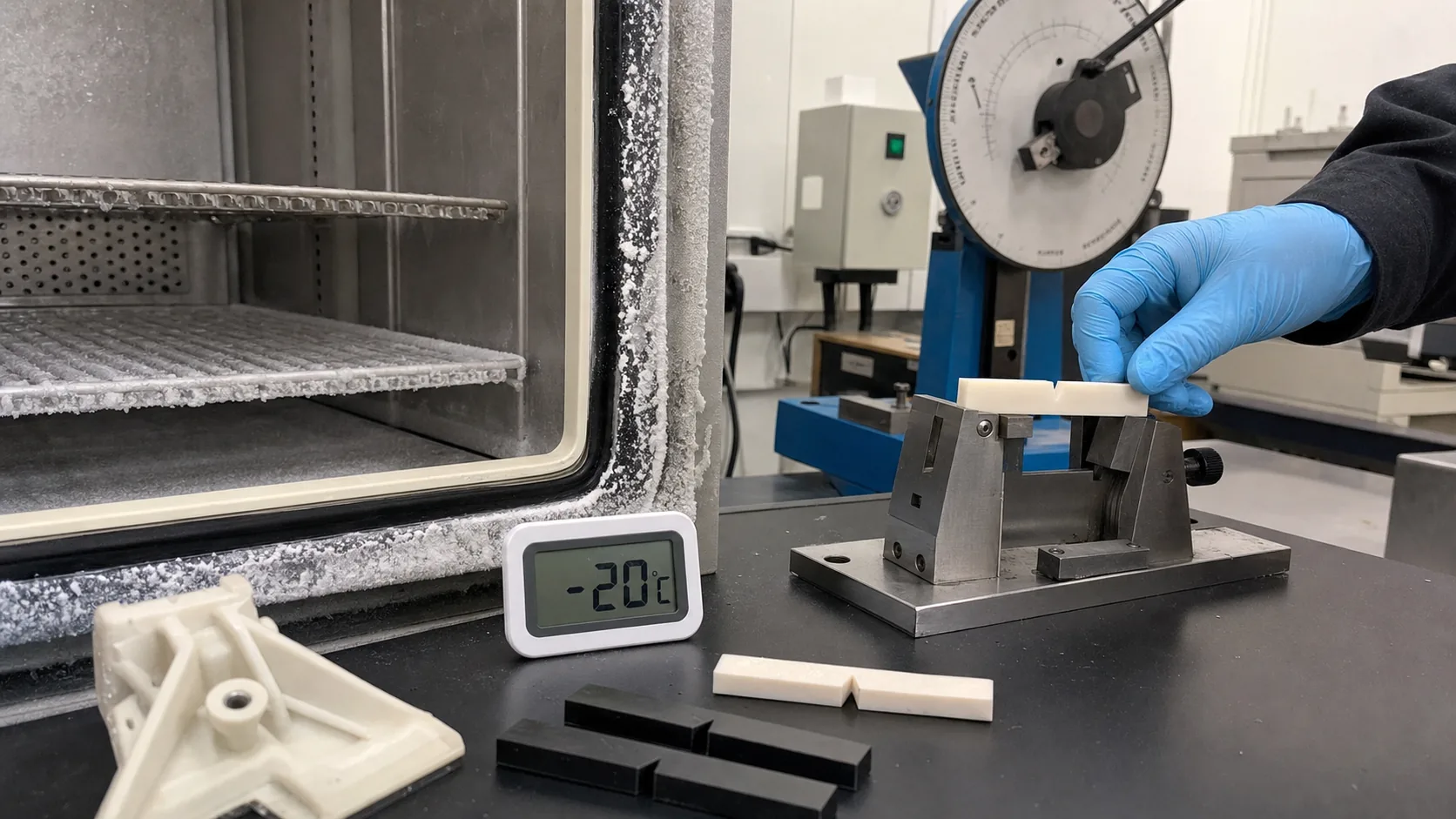

Низкотемпературные испытания используют те же методы, Изод или Шарпи, но с критическим отличием: образцы перед испытанием кондиционируются при заданной низкой температуре. Испытания часто выполняют до -40°F (-40°C) или ниже. В зависимости от стандарта температурный диапазон испытаний может охватывать от -196°C до +25°C.
Что это показывает: как материал ведёт себя при ударе именно при той температуре, при которой будет использоваться деталь. Эти данные важны для холодной эксплуатации.
Критическое различие: зависимость от температуры
Ключевое различие состоит в том, что ударная вязкость зависит от температуры. Большинство пластиков при снижении температуры проходят переход хрупкость-вязкость, что резко снижает ударные показатели.
| Температура | Поведение материала | Ударная вязкость |
|---|---|---|
| Комнатная температура (23°C) | Вязкое поведение, поглощение энергии | Высокие значения ударной вязкости |
| Ниже температуры перехода | Хрупкое поведение, распространение трещин | Резкое снижение ударной вязкости |
Практический пример: немодифицированные составы поликарбоната показывают снижение ударной вязкости по Изоду с надрезом примерно на 80% при испытании около -20°C по сравнению с комнатной температурой. Материал, выглядящий вязким при 23°C, становится хрупким при -20°C.
Другой пример: образцы полипропилена переходят из вязкого состояния в хрупкое при -25°C. Коммерческий PP недостаточно стоек к удару при низких температурах, включая 0°C и ниже, например -30°C. Поэтому стандартный PP выходит из строя в холодных применениях.
Почему это важно для покупателей
1. Данные при комнатной температуре вводят в заблуждение
Паспорт материала с фразой «ударная вязкость: 50 кДж/м²» без температуры испытания является неполным. Если значение измерено при 23°C, оно ничего не говорит о поведении материала при -20°C.
Риск: материал выбирают по данным при комнатной температуре, формуют детали, а отказы обнаруживаются только при наступлении холодов.
2. Переход хрупкость-вязкость не является постепенным
Переход от вязкого поведения к хрупкому часто резкий, а не плавный. Небольшое снижение температуры может вызвать сильное падение ударной вязкости. Поэтому испытание нужно проводить при фактической рабочей температуре, а не просто при близком значении.
3. Разные применения требуют разных уровней модификации
Необходимый уровень ударной модификации зависит от применения:
| Уровень модификации | Типичная нагрузка | Применение |
|---|---|---|
| Общего назначения | <10% | Приемлемая ударная вязкость при комнатной температуре; не закрывает низкотемпературные требования |
| Низкотемпературная ударная модификация | 5-15% | Применения, где нужны гибкость при низкой температуре и стойкость к разрушению |
| Сверхвязкая модификация | 20-25% | Применения, где деталь не должна разрушаться даже при ударе на -30°C...-40°C и высокой скорости |
4. Поведение зависит от типа полимера
Разные полимеры по-разному реагируют на температуру:
| Материал | Ударная вязкость при комнатной температуре | Низкотемпературная вязкость | Ключевой фактор |
|---|---|---|---|
| PP-гомополимер | Средняя | Плохая | Становится хрупким ниже 0°C |
| Ударопрочный сополимер PP | Хорошая | Хорошая (до -30°C) | Для холода требуется ударная модификация |
| ABS (стандартный) | Хорошая | Средняя | Каучуковая фаза теряет эффективность ниже -20°C |
| ABS (высокоударный) | Отличная | Хорошая (до -30°C) | Более высокое содержание каучука для холодной вязкости |
| PA6/66 (сухой) | Плохая | Плохая | Хрупкий в сухом состоянии |
| PA6/66 (кондиционированный) | Хорошая | Хорошая | Влага улучшает вязкость |
| PC (немодифицированный) | Отличная | Плохая при -20°C | Снижение на 80% при -20°C |
| PC (ударомодифицированный) | Отличная | Хорошая | Для холода требуется модификация |
5. Низкотемпературная вязкость не равна гибкости
Распространённая ошибка — считать, что гибкий материал автоматически вязкий при низкой температуре. Каучукоподобный характер обычно повышает удлинение при разрыве и ударную вязкость, но снижает жёсткость. Низкотемпературная вязкость — это поглощение энергии без разрушения, а не просто гибкость.
На что смотреть покупателям
1. Запрашивать ударные данные при фактической рабочей температуре
Не считайте ударные данные при комнатной температуре достаточными. Укажите, что испытание должно выполняться при минимальной ожидаемой рабочей температуре, например -20°C, -30°C или -40°C.
2. Понимать метод испытаний
Нужно знать, какой метод применялся, Изод или Шарпи, с надрезом или без надреза, и при какой температуре. Результаты разных методов напрямую не сравниваются.
3. Искать температуру перехода хрупкость-вязкость
Запрашивайте данные о температуре перехода хрупкость-вязкость. Это температура, ниже которой материал становится хрупким. Рабочая температура должна быть выше этого перехода для надёжной эксплуатации.
4. Указывать уровень модификации
Для холодных применений требуется низкотемпературная ударная модификация или сверхвязкая модификация, а не просто ударная модификация общего назначения.
5. Учитывать всю среду эксплуатации
Температура — не единственный фактор. Влага, химическое воздействие, УФ-излучение и другие условия также могут влиять на низкотемпературную вязкость.
Справочные данные по материалам
Справочное направление: типичное сравнение ударной вязкости при разных температурах:
| Материал | Испытание на удар | 23°C (справочно) | -20°C (справочно) | -30°C (справочно) |
|---|---|---|---|---|
| PP-гомополимер | Изод с надрезом (кДж/м²) | 3-5 | 1-2 | <1 |
| Ударопрочный сополимер PP | Изод с надрезом (кДж/м²) | 25-35 | 8-12 | 5-9 |
| Высокоударный ABS | Изод с надрезом (кДж/м²) | 15-25 | 10-18 | 8-14 |
| Ударомодифицированный PA6 | Изод с надрезом (кДж/м²) | 18-30 | 12-20 | 10-18 |
| Ударомодифицированный POM | Изод с надрезом (кДж/м²) | 6-8 | 5-7 | 4-6 |
| Полиэфирный TPU | Изод с надрезом (кДж/м²) | Без разрушения | Без разрушения | Без разрушения |
Примечание: данные приведены как справочное направление. Фактические значения зависят от марки и рецептуры.
Сценарий валидации у клиента

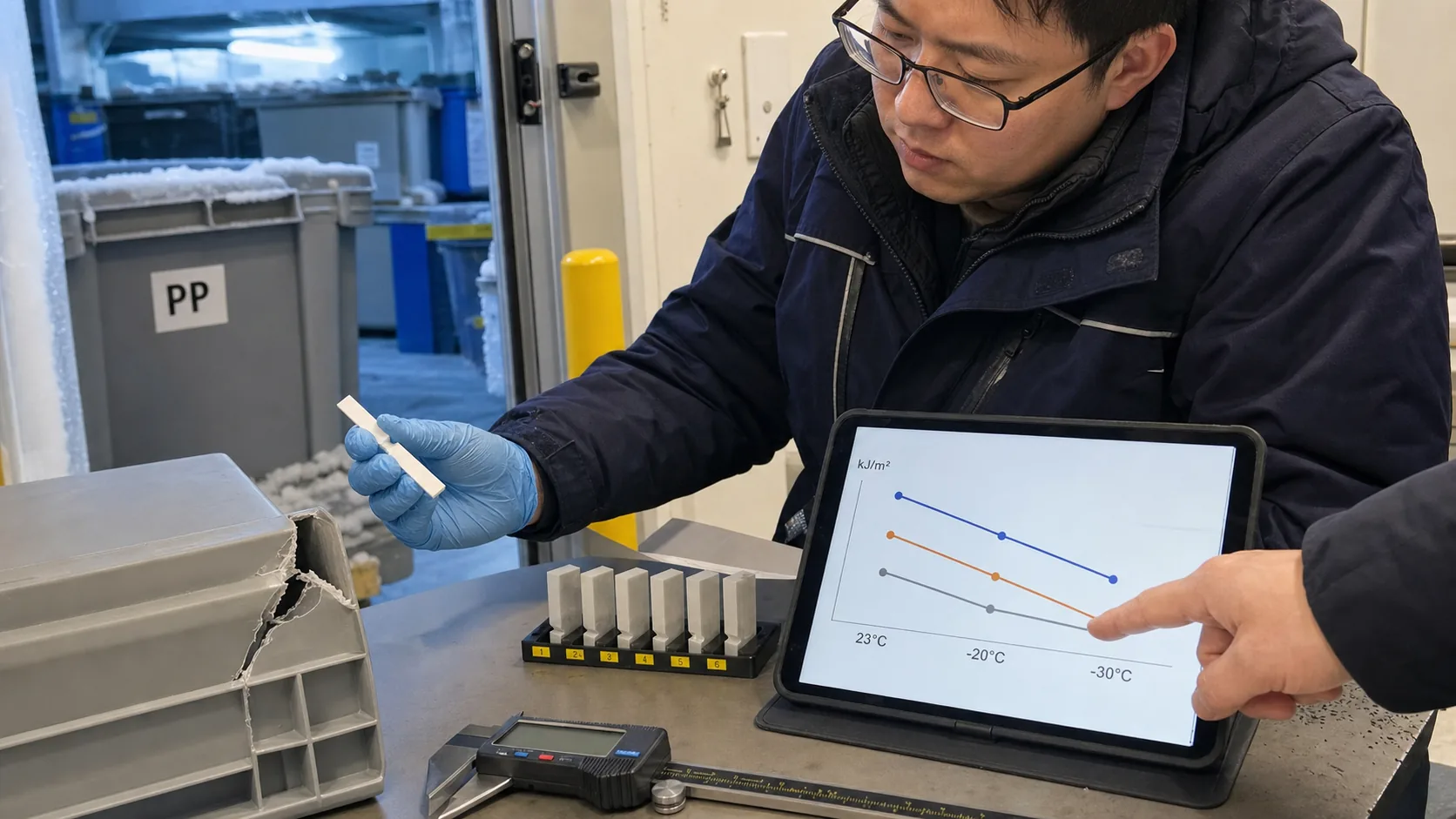

Сценарий: контейнер холодильной камеры — паспортные данные при 23°C против реальной эксплуатации
Исходные данные: логистическая компания выбрала марку PP на основе ударной вязкости при комнатной температуре 25 кДж/м². Материал прошёл лабораторное испытание и был утверждён в производство. Однако при -20°C в холодильной камере контейнеры трескались при обработке с частотой 9%.
Первичное наблюдение: ударные данные в паспорте были измерены при 23°C. Ударная вязкость материала при -20°C была ниже 3 кДж/м² — снижение на 88%. Температура перехода хрупкость-вязкость была выше рабочей температуры.
Анализ причины: покупатель указал «ударомодифицированный PP», но не указал температуру испытания. Поставщик дал марку общего назначения, хорошо работающую при комнатной температуре, но без достаточной низкотемпературной вязкости.
Корректирующее действие: DEYU рекомендовала DGK-66D, низкотемпературный PP-компаунд с ударной вязкостью с надрезом 13 кДж/м² при -23°C. Новый материал снизил уровень отказов с 9% до 1,2%.
Что должны предоставить покупатели
Чтобы DEYU могла рекомендовать оптимальный материал для холодной эксплуатации, покупатели должны предоставить:
Рабочую температуру: минимальную ожидаемую температуру, например -20°C, -30°C или -40°C.
Требование к испытанию на удар: метод, Изод или Шарпи; тип образца, с надрезом или без; минимально приемлемое значение при рабочей температуре.
Режим разрушения: какой удар вызывает отказы — падение, обработка или сборка.
Геометрию детали: зоны концентрации напряжений, например углы, бобышки и защёлки, которые повышают чувствительность к надрезу.
Факторы среды: влагу, химическое воздействие, УФ или другие условия.
Текущий материал: марку, поставщика и известные данные об отказах.
Заключение
Общая ударная вязкость и низкотемпературная вязкость — принципиально разные свойства. Ударная вязкость зависит от температуры, и большинство пластиков резко теряют ударные показатели при отрицательных температурах. Данные при комнатной температуре не являются надёжным прогнозом работы на холоде.
Покупатели должны задавать испытание при фактической рабочей температуре и понимать переход хрупкость-вязкость материала. Модификации общего назначения недостаточно для холодных применений — нужны низкотемпературные или сверхвязкие уровни модификации.
DEYU предлагает линейку низкотемпературных компаундов с подтверждёнными ударными данными при -20°C, -30°C и -40°C. Каждая марка испытывается при рабочей температуре для надёжной эксплуатации в холодной среде.
