Устойчивый к УФ-излучению PPовый компаунд для зажимов, крышек и промышленных деталей наружного применения

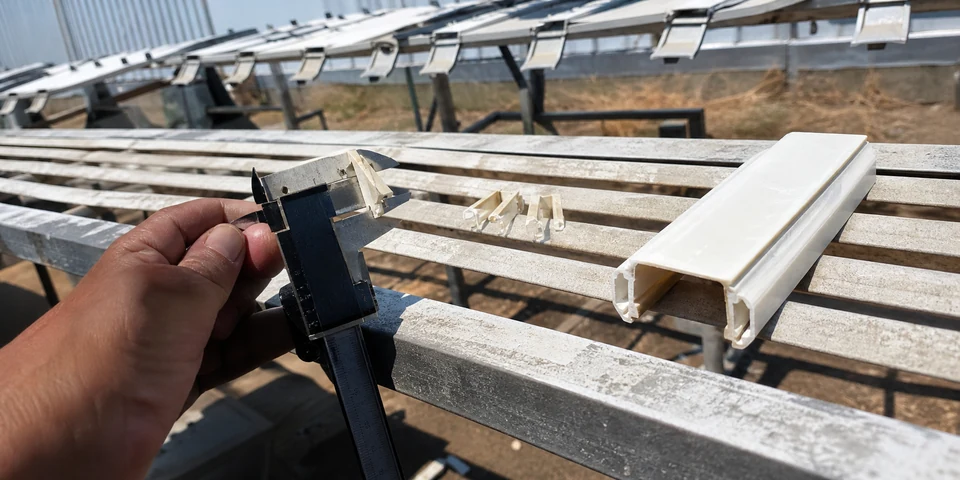

Полипропилен (ПП) — один из наиболее широко используемых термопластов для изготовления наружных компонентов — зажимов, креплений, защитных крышек, корпусов и промышленных деталей. Его низкая плотность (0,90–0,91 г/см³), превосходная химическая стойкость и экономическая эффективность делают его привлекательным выбором для самых разных применений: от автомобильных зажимов и прокладки кабелей до сельскохозяйственных покрытий и корпусов электрооборудования.
Предыстория/проблема
Полипропилен (ПП) — один из наиболее широко используемых термопластов для изготовления наружных компонентов — зажимов, креплений, защитных крышек, корпусов и промышленных деталей. Его низкая плотность (0,90–0,91 г/см³), превосходная химическая стойкость и экономическая эффективность делают его привлекательным выбором для самых разных применений: от автомобильных зажимов и прокладки кабелей до сельскохозяйственных покрытий и корпусов электрооборудования.
Связанные справочные материалы DEYU Plastics по выбору материала: ДГК-ПП WPP-V0 безгалогенный огнестойкий ПП and ДГК-ПП 66Д ударопрочный модифицированный ПП.
Однако у немодифицированного PPа есть критичный недостаток для использования на открытом воздухе: плохая устойчивость к ультрафиолетовому излучению. Без УФ-стабилизации ПП может потерять 50–70% своей прочности на разрыв в течение нескольких месяцев воздействия прямых солнечных лучей, что приводит к выцветанию, мелению, охрупчиванию и растрескиванию. Для зажима, который должен сохранять удерживающую силу, или для чехла, защищающего чувствительное оборудование, такое ухудшение неприемлемо.
Решением является устойчивый к УФ-излучению PPовый состав — рецептура, которая включает в себя УФ-стабилизаторы (HALS и УФ-поглотители) и, во многих случаях, модификаторы ударной вязкости или минеральные наполнители, чтобы сбалансировать механические характеристики и долговечность на открытом воздухе. В этой статье рассматриваются основные варианты материалов, данные о характеристиках и критерии выбора устойчивых к ультрафиолетовому излучению PPовых компаундов, используемых в зажимах, крышках и промышленных деталях для наружного применения.
Техническая сложность/Почему это происходит
Механизм УФ-деградации PPа
ПП разлагается под воздействием УФ-излучения в результате фотоокисления — свободнорадикальной цепной реакции, инициируемой УФ-фотонами:
| Этап | Процесс | Эффект |
|---|---|---|
| Инициация | УФ-фотоны разрушают слабые связи в цепочке ПП | Свободные радикалы (R·) генерируются |
| Распространение | R· + O₂ → ROO· (пероксирадикал) | Цепная реакция начинается |
| Распространение | ROO· + RH → ROOH + R· | разрыв цепи; молекулярная масса падает |
| Ветвление | РУХ → РО· + ·ОН | Разложение гидроперекиси ускоряет деградацию |
| Поверхностное проявление | Фотоокисление разрушает поверхность | Меление, растрескивание, охрупчивание, потеря ударных свойств |
Последствия для клипов и каверов:
Зажимы: потеря удерживающей силы — зажим больше не может надежно удерживать компоненты.
Крышки: Растрескивание поверхности — попадание влаги, потеря защиты.
Промышленные детали: охрупчивание — детали трескаются под нагрузкой или ударом.
Стабилизаторное решение
В составах ПП, устойчивых к ультрафиолетовому излучению, используется комбинация типов стабилизаторов:
| Тип стабилизатора | Функция | Как это работает |
|---|---|---|
| HALS (светостабилизаторы на основе затрудненных аминов) | Радикальная очистка | Нейтрализует свободные радикалы; восстанавливается во время службы |
| УФ-поглотители (UVA) | Перехват фотонов | Поглощает УФ-излучение и рассеивает его в виде тепла. |
| Антиоксиданты | Тепловая защита | Предотвращает окисление во время обработки и обслуживания. |
Синергическое сочетание HALS и поглотителей УФ-излучения обеспечивает комплексную защиту: поглотитель УФ-излучения перехватывает фотоны до того, как они достигнут полимера, а HALS удаляет радикалы, которые образуются, несмотря на поглотитель УФ-излучения.
ДЭЮ Материальное направление
DEYU обычно рекомендует устойчивые к ультрафиолетовому излучению PPовые компаунды, исходя из конкретных требований применения: механических свойств, срока службы и метода обработки.
Линейка PPовых компаундов DEYU Plastics для наружного применения
ДГК-ФР130УВ — огнестойкий ПП, устойчивый к УФ-излучению
DGK-FR130UV – ударопрочный, устойчивый к УФ-излучению PPовый компаунд с огнестойкостью V-0. Он сочетает в себе 5–10 лет устойчивости к ультрафиолетовому излучению с высокой жесткостью и хорошей ударной вязкостью.
| Недвижимость | ДГК-ФР130УВ | Метод испытания |
|---|---|---|
| Плотность | 1,20 г/см³ | ГБ 1033-96 |
| Предел прочности | 28,2 МПа | ГБ 1040-92 |
| изгибная прочность | 53 МПа | ГБ 9341-88 |
| Зубчатый удар (Шарпи) | 5,5 кДж/м² | ГБ 1043-93 |
| Температура теплового отклонения (1,82 МПа) | 120°С | ГБ 1634-88 |
| Рейтинг пламени | В-0 | UL94 |
| Устойчивость к ультрафиолетовому излучению | 5–10 лет | — |
Область применения: корпуса телекоммуникационного оборудования, наружные крышки кондиционеров, электрические шкафы и наружные компоненты, требующие огнестойкости.
ДГК-Т130УВ — ПП общего назначения, устойчивый к УФ-излучению
DGK-T130UV — это устойчивый к УФ-излучению сорт ПП, подходящий как для литья под давлением, так и для экструзии. Он обеспечивает хорошую ударопрочность, высокую жесткость и устойчивость к ультрафиолетовому излучению в течение 5–10 лет.
| Недвижимость | ДГК-Т130УВ | Метод испытания |
|---|---|---|
| Плотность | 0,905 г/см³ | ИСО 1183 |
| Скорость течения расплава (230°C/2,16 кг) | 14 г/10 мин | ИСО 1133 |
| Модуль упругости | 1500 МПа | ИСО 527-2 |
| Предел текучести при растяжении | 26 МПа | ИСО 527-2 |
| HDT (0,45 МПа) | 110°С | ИСО 75-2/Б |
| Зубчатый удар (23°C) | 9 кДж/м² | ИСО 179/1ЕС |
Область применения: корпуса коммуникационного оборудования, крышки кондиционеров, электрические аксессуары.
RTP 154 HI UV — ударопрочный ПП, устойчивый к УФ-излучению
RTP 154 HI UV – это ударопрочный PPовый компаунд, стабилизированный УФ-излучением, предназначенный для требовательных наружных работ.
| Недвижимость | RTP 154 ВЫСОКИЙ УФ | Метод испытания |
|---|---|---|
| Плотность | 0,91 г/см³ | — |
| Предел прочности | ~27 МПа | АСТМ |
| Модуль упругости при изгибе | ~1300 МПа | АСТМ |
| Зубчатый Изод Импакт | ~30 Дж/м | АСТМ Д256 |
| Индекс текучести расплава | 8 г/10 мин (230°C/2,16 кг) | АСТМ |
| HDT | ~110°С | АСТМ |
Область применения: компоненты, подвергающиеся воздействию ультрафиолета и наружного применения, автомобильные детали, потребительские товары.
Подходы к формулированию
DEYU обычно предлагает два основных способа приготовления PPовых компаундов для наружного применения:
| Тип препарата | Ключевые компоненты | Лучшее для |
|---|---|---|
| Ненаполненный УФ ПП | Сополимер ПП + HALS + UVA + антиоксиданты | Зажимы, крепежи, гибкие детали, требующие высокой ударной нагрузки. |
| УФ ПП с тальком | ПП + 20% тальк + ХАЛС + УФА + антиоксиданты | Крышки, корпуса, жесткие детали, требующие жесткости и стабильности размеров. |
Преимущества УФ ПП с тальком:
Повышенная жесткость (модуль изгиба 2800–3500 МПа)
Снижение коробления и усадки (сокращение до 50%)
Улучшенная стабильность размеров при термоциклировании
Более низкая стоимость, чем конструкционные пластики, такие как ABS или нейлон.
Типичные параметры обработки УФ-ПП с тальком:
Температура плавления: 190–230°С.
Температура формы: 40–60°C.
Справочные данные о продукте
В таблице ниже сравниваются типичные свойства устойчивых к УФ-излучению PPовых компаундов для наружных зажимов, крышек и промышленных деталей.
| Недвижимость | ДГК-ФР130УВ (ФР) | ДГК-Т130УВ (Общий) | RTP 154 HI UV (Ударопрочный) | УФ ПП с тальком |
|---|---|---|---|---|
| Базовая смола | ПП сополимер | ПП | ПП | ПП + 20% тальк |
| Маршрут модификации | УФ + ФР В-0 + воздействие | УФ + воздействие | УФ + сильное воздействие | УФ + тальк для армирования |
| Плотность (г/см³) | 1.20 | 0,905 | 0,91 | 1,12–1,20 |
| MFR (230°C/2,16 кг) | — | 14 г/10 мин | 8 г/10 мин | 8–25 г/10 мин. |
| Предел прочности (МПа) | 28,2 | 26 | 27 | 30–40 |
| Модуль упругости при изгибе (МПа) | — | 1500 | 1300 | 2800–3500 |
| Удар с надрезом (кДж/м²) | 5,5 | 9 (23°С) | ~2,5 (Изод Дж/м) | Сбалансированный |
| HDT (°С) | 120 (1,82 МПа) | 110 (0,45 МПа) | ~110 | 110–130 |
| Рейтинг пламени | В-0 | полупансион | полупансион | полупансион |
| Устойчивость к ультрафиолетовому излучению | 5–10 лет | 5–10 лет | Высокий | Хорошо–Отлично |
| Типичные применения | Огнестойкие корпуса, наружное электрооборудование | Корпуса, крышки, аксессуары | Наружные компоненты, автомобильные | Жесткие крышки, корпуса, промышленные детали |
| Обработка | Литье под давлением | Литье под давлением/экструзия | Литье под давлением | Литье под давлением |
Источник данных: внутренние спецификации DEYU и отраслевая литература; значения являются репрезентативными и могут варьироваться в зависимости от конкретного сорта и поставщика.
Сценарий отладки/проверки клиента
Сценарий: Зажим для прокладки кабелей на открытом воздухе — отказ от УФ-излучения и изменение конструкции
Профиль клиента: Производитель телекоммуникационной инфраструктуры, производящий литые кабельные зажимы для наружной установки базовых станций. Зажимы должны защищать кабели от ветра и вибрации на срок более 5 лет в субтропических условиях.
Первоначальная проблема: после 12–18 месяцев эксплуатации клиент заметил:
Потеря удерживающей силы: зажимы больше не удерживают кабели надежно.
Растрескивание поверхности: микротрещины на поверхностях зажимов.
Хрупкость: зажимы треснули во время технического обслуживания.
Материал представлял собой стандартный гомополимер ПП с одним поглотителем УФ-излучения (без HALS и антиоксидантов).
Анализ первопричин:
| Наблюдение | Основная причина |
|---|---|
| Потеря удерживающей силы | Разрыв цепи снижает молекулярную массу; клипса не могла сохранять свою первоначальную форму под нагрузкой |
| Растрескивание поверхности | Фотоокисление разрушило поверхность; нет HALS для удаления радикалов |
| хрупкость | Снижение молекулярной массы вызвало охрупчивание; нет антиоксидантной защиты |
Корректирующие действия:
| Проблема | Корректирующие действия |
|---|---|
| Недостаточно одного УФ-поглотителя | Добавить HALS (0,3–0,5%) + поглотитель УФ (0,2–0,3%) |
| Нет антиоксидантной защиты | Добавить первичный антиоксидант (0,15–0,2%) + вторичный антиоксидант (0,05–0,1%). |
| Стандартный гомополимер ПП | Переход на ударопрочный сополимер ПП для повышения прочности |
Результаты испытаний:
| Метрика | Оригинальная формула | Исправленная формулировка | Принятие |
|---|---|---|---|
| Удержание удара (2000 часов QUV) | 45% | 88% | >80% |
| Предел прочности при растяжении (2000 часов QUV) | 52% | 91% | >85% |
| Растрескивание поверхности | Настоящее время | Нет | Нет |
| Удерживающая сила (после старения) | 55% от оригинала | 92% оригинала | >85% |
| Проходимость поля (24 месяца) | 72% | 99% | >97% |
Направление после суда:
Заказчик перешёл на скорректированную рецептуру с ХАЛС+УФА+антиоксидантами. DEYU поддержала переход, предоставив технические характеристики, рекомендации по обработке и материалы для проверки небольшими партиями.
Примечание. Это комплексный сценарий проверки, основанный на общем отраслевом опыте. Конкретные результаты могут варьироваться в зависимости от применения, географического положения и условий обработки.
Таблица данных проверки
| Тип компонента | Критический тест | Типичная приемка | Метод испытания |
|---|---|---|---|
| Зажимы/Крепежи | Удерживающая сила после УФ-старения | >85% от оригинала | Пользовательское приспособление |
| Зажимы/Крепежи | Сохранение воздействия после УФ | >80% | АСТМ Д256/ИСО 180 |
| Чехлы/корпусы | Изменение цвета (ΔE) после УФ | <3,0 | АСТМ Д2244 |
| Чехлы/корпусы | Сохранение прочности после УФ | >85% | АСТМ Д638/ИСО 527 |
| Промышленные детали | Стабильность размеров | Изменение <1,0% | Измерение размеров |
| Все компоненты | Растрескивание поверхности | Нет | Визуальный (10x) |
| Все компоненты | Процент проходимости (24 месяца) | >97% | Полевая проверка |
Интерпретация результата
Выбор подходящего сорта PPа, устойчивого к УФ-излучению
| Если ваше приложение требует... | Рекомендуемая оценка |
|---|---|
| Огнестойкость + устойчивость к ультрафиолетовому излучению | ДГК-ФР130УВ или аналог В-0 УФ ПП |
| Ударопрочный + устойчивость к ультрафиолетовому излучению | RTP 154 HI UV или ударопрочный УФ ПП |
| Жесткость + стабильность размеров | УФ ПП с тальком (20% тальк) |
| Универсальные наружные детали | ДГК-Т130УВ или стандартный УФ ПП |
| Экструзия (профили, листы) | Экструзионная марка УФ-ПП |
Распространенные виды отказов и решения
| Режим отказа | Вероятная причина | Корректирующие действия |
|---|---|---|
| Потеря удерживающей силы | разрыв цепи; недостаточно HALS | Увеличить нагрузку HALS; использовать высокоМВтные HALS |
| Растрескивание поверхности | Недостаточный поглотитель УФ-излучения | Увеличьте нагрузку UVA; добавить защиту поверхности |
| хрупкость | Нет антиоксидантной защиты | Добавьте первичные + вторичные антиоксиданты. |
| Коробление | Нет наполнителя; высокая усадка | Добавьте тальк или стекловолокно; настроить обработку |
| Выцветание цвета | Недостаточная защита пигмента. | Увеличение UVA; используйте неорганические пигменты |
Подходящие приложения
| Приложение | Рекомендуемая оценка | Ключевое требование |
|---|---|---|
| Зажимы для управления кабелями | Ударопрочный УФ ПП | Удерживающая сила, гибкость |
| Крышки телекоммуникационных шкафов | DGK-FR130UV или УФ ПП с тальком | Устойчивость к ультрафиолетовому излучению, огнестойкость |
| Чехлы для сельскохозяйственной техники | УФ ПП с тальком | Устойчивость к ультрафиолетовому излучению, жесткость |
| Автомобильные наружные клипсы | Ударопрочный УФ ПП | Устойчивость к ультрафиолетовому излучению, сохранение удара |
| Чехлы для промышленных машин | DGK-FR130UV или УФ ПП с тальком | Устойчивость к ультрафиолетовому излучению, стабильность размеров |
| Корпуса для наружного электрооборудования | ДГК-ФР130УВ (В-0) | Устойчивость к ультрафиолетовому излучению, огнестойкость |
| Зажимы/крепежи для солнечных панелей | Ударопрочный УФ ПП | Устойчивость к ультрафиолетовому излучению, удерживающая сила |
Что должны предоставить покупатели
Чтобы обеспечить точный выбор материала, покупатели должны предоставить следующую информацию:
Информация о детали
Функция детали (зажим, крышка, корпус, промышленная часть)
Геометрия детали и критические размеры
Требуемый срок службы (лет)
Условия окружающей среды
Географическое положение (а) и климатическая зона
Воздействие ультрафиолета (часы прямого солнечного света в день, ориентация)
Диапазон температур (минимальный и максимальный)
Влажность и осадки
Химическое воздействие (дорожные соли, агрохимикаты)
Требования к производительности
Целевые механические свойства (растяжение, удар, модуль упругости при изгибе)
Требования к удерживающей силе (для зажимов)
Требования к цвету и внешнему виду
Нормативные требования (UL94, автомобильные спецификации)
Обработка информации
Способ обработки (литье под давлением, экструзия)
Характеристики формовочной машины или конфигурация экструзионной линии
Годовой объем производства
Требования валидации
Требуемые стандарты тестирования
Критерии приемки
Срок квалификации
DEYU может помочь в выборе материала, предоставив технические данные, проверочные количества для небольших партий, рекомендации по обработке и рекомендации по составу, основанные на конкретных требованиях применения и условиях окружающей среды.
Заключение
Устойчивые к ультрафиолетовому излучению PPовые компаунды представляют собой экономичное решение для зажимов, чехлов и промышленных деталей, которые должны выдерживать годы воздействия солнечных лучей без разрушения. Ключом к успеху является выбор правильной рецептуры, которая сочетает в себе соответствующие УФ-стабилизаторы (HALS + UVA), антиоксиданты и, при необходимости, модификаторы ударной вязкости или минеральные наполнители.
Ключевые выводы:
| Фактор | Рекомендация |
|---|---|
| Пакет стабилизатора | HALS + УФ-поглотитель + первичные/вторичные антиоксиданты |
| Цель устойчивости к ультрафиолетовому излучению | 5–10 лет для большинства наружных применений |
| Тальковая начинка | 20% талька для жесткости и стабильности размеров. |
| Огнестойкость | Классы В-0 для электротехнических шкафов |
| Ударная модификация | Сополимер ПП или модификатор ударной вязкости для зажимов |
| Валидация | Проверьте силу удержания, удар и цвет после воздействия УФ-излучения. |
Практический путь выбора:
Определите функцию детали — зажим, крышку или промышленную деталь.
Определите критический режим отказа — потери удержания, растрескивание или охрупчивание.
Выберите основу ПП — гомополимер по жесткости; ударопрочный сополимер
Выбирайте пакет стабилизаторов — HALS+UVA+антиоксиданты.
При необходимости добавьте наполнители — тальк для жесткости; стекловолокно для прочности
Подтвердить с помощью соответствующих испытаний — УФ-излучения, механического воздействия и воздействия в полевых условиях.
DEYU может помочь в выборе и проверке стойкого к УФ-излучению PPа — от рекомендаций по материалам до проверки небольших партий и поставок в масштабе производства — гарантируя, что детали из PPа для наружного применения обеспечивают долговечность и надежность, необходимые для применения.
