DGK-LDPE DD4-5: таблица данных проводящего PE с сопротивлением 10³-10⁵ Ом

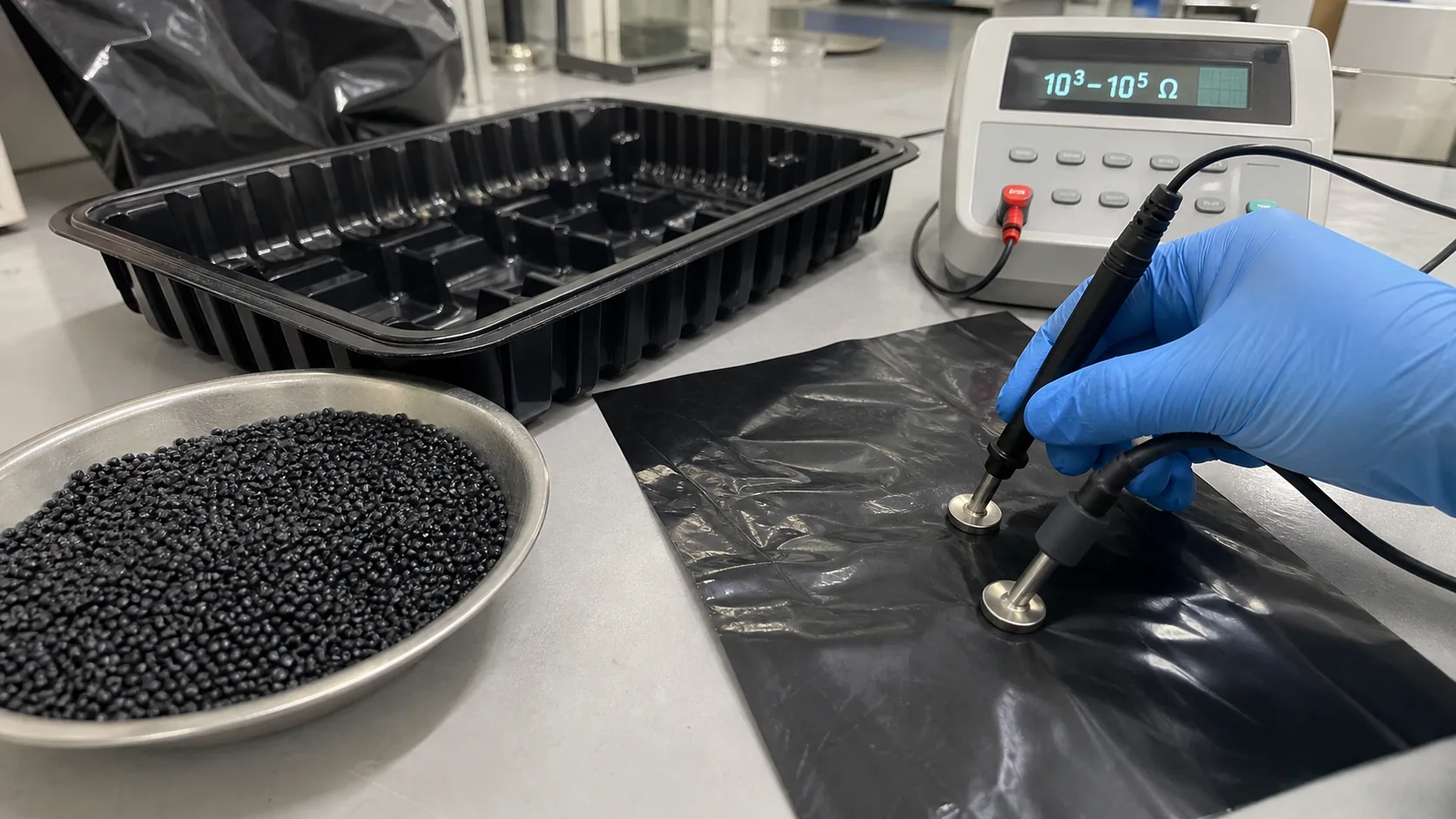

Разбор таблицы данных DGK-LDPE DD4-5: поверхностное сопротивление 10³-10⁵ Ом, проводящая сеть технического углерода, переработка пленки и валидация ESD-упаковки.
Связанные материалы DEYU: страница продукта DGK-LDPE DD4-5 и руководство по проводящему LDPE / PE.
Позиционирование страницы
Эта страница продукта предназначена для инженеров по упаковке, производителей пленки и специалистов по закупкам, которым требуется высокопроводящий компаунд LDPE для ESD-упаковки, пленок, пакетов и термоформованных лотков. Страница представляет DGK-LDPE DD4-5 как надежный проводящий PE с поверхностным сопротивлением 10³–10⁵ Ом — подходящий для упаковки электроники и чувствительных к статике промышленных применений.
Обзор продукта
DGK-LDPE DD4-5 — это высокопроводящий компаунд полиэтилена низкой плотности (LDPE) от DEYU, разработанный для экструзионных применений и литья под давлением, требующих надежного статического рассеивания. С поверхностным сопротивлением в диапазоне 10³–10⁵ Ом этот материал заполняет разрыв между обычным антистатическим LDPE (10⁹–10¹¹ Ом) и сверхпроводящими марками, обеспечивая стабильную ESD-защиту для упаковки, пленок и промышленных компонентов.
Что означает поверхностное сопротивление 10³–10⁵ Ом в контексте:
| Тип материала | Типичное поверхностное сопротивление | Сравнение с DGK-LDPE DD4-5 |
|---|---|---|
| Стандартный LDPE (ненаполненный) | >10¹² Ом | В миллионы раз выше |
| Антистатический LDPE | 10⁹–10¹¹ Ом | В 10 000–100 000 раз выше |
| Рассеивающий LDPE | 10⁶–10⁹ Ом | В 10–1000 раз выше |
| DGK-LDPE DD4-5 | 10³–10⁵ Ом | Базовый уровень |
| Высокопроводящие марки | 10¹–10² Ом | Сравним |
DGK-LDPE DD4-5 достигает поверхностного сопротивления в диапазоне 10³–10⁵ Ом — на 1–3 порядка ниже, чем у стандартного рассеивающего проводящего LDPE (10⁶–10⁹ Ом). Это сверхнизкое сопротивление позволяет применять материал там, где критично быстрое рассеивание статического заряда для защиты чувствительных электронных компонентов.
Ключевые применения:
ESD-пакеты и пленки для электронных компонентов
Термоформованные ESD-лотки и блистеры
Вкладыши FIBC для опасных порошков
Антистатическая упаковка для обработки полупроводников
Вкладыши и мешки для отходов для чистых помещений
Проводящие экструзионные профили и трубки
Литые ESD-контейнеры и носители компонентов
Ключевые особенности:
| Особенность | Преимущество |
|---|---|
| Поверхностное сопротивление 10³–10⁵ Ом | Надежная ESD-защита для чувствительных компонентов |
| Базовая смола LDPE | Отличная гибкость, химическая стойкость и технологичность |
| Совместимость с экструзией и литьем под давлением | Универсальные возможности переработки |
| Постоянная проводимость | Производительность, независимая от влажности — без миграции на поверхность или вымывания |
| Высокое удлинение (410%) | Отличная пластичность для пленочных и пакетных применений |
| Малый вес (0,91 г/см³) | Экономичная транспортировка и обработка |
Техническая основа — как DGK-LDPE DD4-5 достигает стабильной проводимости
1. Проводящая сеть технического углерода
DGK-LDPE DD4-5 использует тщательно оптимизированную проводящую сеть технического углерода, диспергированную по матрице LDPE. Частицы технического углерода образуют перколированную сеть, обеспечивающую непрерывные проводящие пути через изолирующий полимер. Эта сеть является постоянной, независимой от влажности и не мигрирует на поверхность и не вымывается со временем — в отличие от ионных антистатических добавок, теряющих эффективность в условиях низкой влажности.
2. Матрица LDPE — правильный баланс
LDPE был выбран в качестве базовой смолы благодаря уникальному сочетанию свойств:
| Свойство | Значение | Преимущество |
|---|---|---|
| Плотность | 0,91 г/см³ | Малый вес — снижает затраты на транспортировку |
| Гибкость | Отличная | Подходит для пленок, пакетов и гибкой упаковки |
| Химическая стойкость | Хорошая | Выдерживает чистящие средства и промышленные среды |
| Технологичность | Отличная | Совместим с выдувной пленкой, литой пленкой, экструзией и литьем под давлением |
| Удлинение | 410% | Высокая пластичность для требовательных упаковочных применений |
3. Гибкость переработки
DGK-LDPE DD4-5 поддерживает множество методов переработки, что делает его адаптируемым к различным производственным требованиям:
| Метод переработки | Пригодность | Типичные применения |
|---|---|---|
| Выдувная пленка | Отличная | ESD-пакеты, вкладыши, пленки |
| Литая пленка | Отличная | Тонкие упаковочные пленки |
| Экструзия | Отличная | Листы, профили, трубки |
| Литье под давлением | Хорошая | Лотки, контейнеры, компоненты |
4. Постоянная, независимая от влажности проводимость
В отличие от ионных антистатических покрытий или добавок, которые зависят от влажности окружающей среды для своей работы, проводящий LDPE с техническим углеродом обеспечивает постоянную, объемно-проводящую ESD-защиту, полностью независимую от влажности окружающей среды. Это критическое преимущество для упаковочных применений, где условия влажности могут варьироваться при хранении и транспортировке.
5. Поверхностное сопротивление 10³–10⁵ Ом
Диапазон поверхностного сопротивления 10³–10⁵ Ом обеспечивает:
Быстрое статическое рассеивание — заряды безопасно отводятся до накопления повреждающих уровней
Предотвращение пыли — сниженное электростатическое притяжение минимизирует накопление пыли на поверхностях
ESD-защиту — защищает чувствительные электронные компоненты при обработке и транспортировке
Возможность заземления — обеспечивает низкоомный путь на землю для рассеивания заряда
Данные продукта
Основные характеристики (из отчета об анализе):
| Свойство | Значение | Метод испытания | Примечания |
|---|---|---|---|
| Модель продукта | DGK-LDPE DD4-5 (DD4-5A1) | — | — |
| Базовая смола | LDPE | — | — |
| Внешний вид | Черный | — | — |
| Плотность | 0,91 г/см³ | GB/T 1033-1986 | Малый вес — экономичная транспортировка |
| Поверхностное сопротивление | 10³–10⁵ Ом | GB/T 1401-2002 | Сверхнизкое — стабильная ESD-защита |
| Горючесть | HB | UL-94 GB/T 2408-1996 | — |
| Методы переработки | Экструзия, литье под давлением | — | Универсальная переработка |
Все значения являются справочными /
Механические свойства:
| Свойство | Значение | Метод испытания | Примечания |
|---|---|---|---|
| Прочность при растяжении | 18 МПа | GB/T 1040-2006 | — |
| Предел текучести | 8,7 МПа | GB/T 1040-2006 | — |
| Прочность при изгибе | 7,4 МПа | GB/T 9341-2008 | — |
| Модуль упругости при изгибе | 360 МПа | GB/T 9341-2008 | Умеренная гибкость |
| Ударная вязкость по Шарпи с надрезом | 12 кДж/м² | GB/T 1043.1-2008 | Хорошая ударная вязкость |
| Ударная вязкость по Изоду с надрезом | Без разрушения | GB/T 1843-2000 | Исключительная пластичность |
| Относительное удлинение при разрыве | 410% | GB/T 1040-2006 | Отличная пластичность для пленок и пакетов |
Все значения являются справочными /
Термические и технологические свойства:
| Свойство | Значение | Метод испытания | Примечания |
|---|---|---|---|
| Показатель текучести расплава (ПТР) | 4,5 г/10мин | GB/T 3682-2000 | Хорошая текучесть для экструзии и формования |
| Температура теплостойкости | 95°C | GB/T 1633-2000 | Метод A — 120°C |
| Температура сушки | 90°C | — | Перед переработкой |
| Время сушки | 4–5 часов | — | — |
| Температура переработки | 225–230°C | — | Экструзия, литье под давлением |
| Температура формы | 80°C | — | Рекомендуемая |
Все значения являются справочными /
Глубокий анализ применений
1. ESD-пакеты и пленки
DGK-LDPE DD4-5 идеален для производства ESD-пакетов и пленок для электронных компонентов. Поверхностное сопротивление 10³–10⁵ Ом обеспечивает быстрое статическое рассеивание, защищая чувствительные ИС, полупроводники и электронные сборки при хранении и транспортировке.
Ключевые особенности для пленочных применений:
Высокое удлинение (410%) — отличная стойкость к разрыву и долговечность
Хорошая прочность расплава — поддерживает процесс выдувной пленки
Равномерная проводимость — стабильная ESD-защита по всей поверхности пленки
Светонепроницаемость — технический углерод блокирует свет, защищая светочувствительные компоненты
2. Термоформованные ESD-лотки и блистеры
Для термоформованных лотков и блистеров DGK-LDPE DD4-5 предлагает правильный баланс формуемости и проводимости.
Ключевые особенности для термоформования:
Хорошая формуемость — может быть сформирован в сложные формы
Стабильная проводимость — сохраняет ESD-защиту после формования
Ударная вязкость — 12 кДж/м² по Шарпи защищает компоненты
Малый вес — снижает затраты на транспортировку
3. Вкладыши FIBC и упаковка опасных материалов
DGK-LDPE DD4-5 подходит для вкладышей FIBC и упаковки для горючих или взрывоопасных материалов, требующих статического рассеивания.
Ключевые особенности для упаковки опасных материалов:
Поверхностное сопротивление 10³–10⁵ Ом — эффективное заземление для опасных материалов
Постоянная проводимость — не деградирует со временем
Химическая стойкость — выдерживает агрессивные материалы
Защита от влаги — барьерные свойства для чувствительного содержимого
4. Литые ESD-компоненты
DGK-LDPE DD4-5 может быть отлит под давлением в ESD-защитные контейнеры, лотки и носители компонентов.
Ключевые особенности для литья под давлением:
Хорошая текучесть (ПТР 4,5 г/10мин) — заполняет сложные геометрии
Ударная вязкость по Изоду без разрушения — исключительная прочность
Размерная стабильность — стабильное качество деталей
Рекомендации по переработке
Рекомендуемые параметры переработки:
| Параметр | Значение | Примечания |
|---|---|---|
| Температура сушки | 90°C | — |
| Время сушки | 4–5 часов | Обеспечьте тщательную сушку перед переработкой |
| Температура переработки | 225–230°C | Экструзия, литье под давлением |
| Температура формы | 80°C | Рекомендуемая |
Ключевые соображения по переработке:
| Соображение | Важность | Рекомендация |
|---|---|---|
| Предварительная сушка | Критична | Влажность может влиять на качество поверхности; сушите при 90°C в течение 4–5 часов |
| Контроль температуры | Высокая | Поддерживайте температуру переработки в диапазоне 225–230°C |
| Контроль сдвига | Умеренная | Оптимизируйте скорость шнека для предотвращения нарушения сети наполнителя |
| Охлаждение | Умеренное | Равномерное охлаждение для размерной стабильности |
Требование к сушке:
DGK-LDPE DD4-5 содержит проводящие наполнители, которые могут быть подвержены влиянию влаги. Правильная сушка необходима:
Температура сушки: 90°C
Время сушки: 4–5 часов
Целевая влажность: <0,1%
Экструзия пленки:
Для экструзии выдувной пленки DGK-LDPE DD4-5 обеспечивает:
Хорошую прочность расплава для стабильности пузыря
Стабильный контроль толщины
Равномерную проводимость по ширине пленки
Литье под давлением:
Для литья под давлением DGK-LDPE DD4-5 обеспечивает:
Хорошую текучесть для сложных геометрий
Низкое коробление
Стабильную проводимость от детали к детали

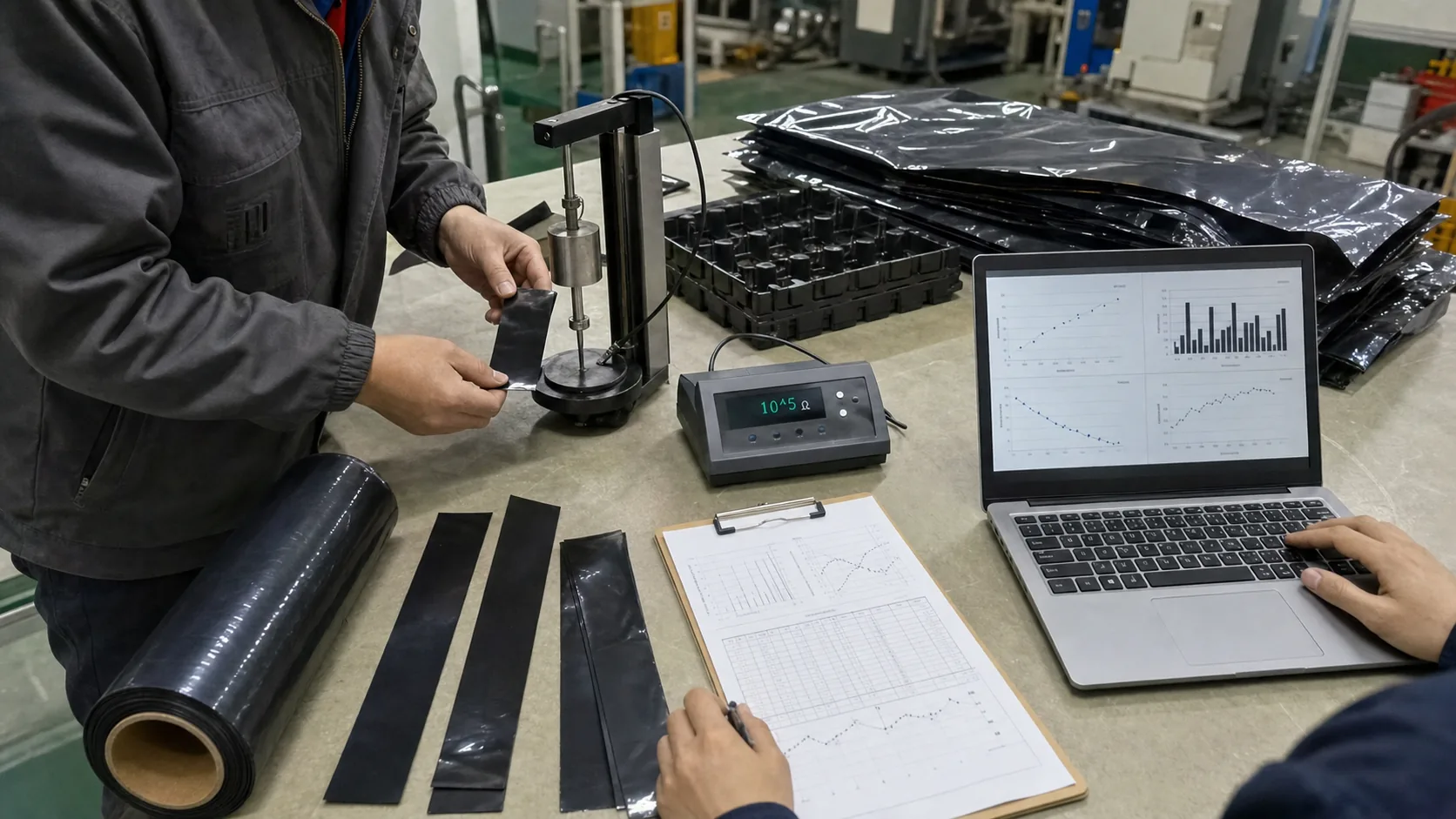

Сценарий валидации заказчика
Контекст: Производитель ESD-защитной упаковки для полупроводниковых компонентов производил антистатические пакеты из стандартной LDPE-пленки. Пленка имела поверхностное сопротивление 10⁶–10⁹ Ом/кв — приемлемое для общей ESD-защиты, но недостаточное для требований заказчика к высокочувствительным компонентам. Заказчик требовал поверхностное сопротивление ниже 10⁶ Ом/кв.
Анализ проблемы:
| Параметр | Существующий материал | Требование |
|---|---|---|
| Поверхностное сопротивление | 10⁶–10⁹ Ом/кв | <10⁶ Ом/кв |
| Толщина пленки | 0,05 мм | 0,05 мм |
| Применение | Упаковка полупроводников | Защита высокочувствительных компонентов |
Коренная причина: Существующая LDPE-пленка использовала ионный антистатик, обеспечивающий только умеренное статическое рассеивание. Для высокочувствительных компонентов сопротивление было слишком высоким для адекватной защиты.
Решение DEYU — DGK-LDPE DD4-5:
DEYU рекомендовал переход на DGK-LDPE DD4-5, предлагающий:
Поверхностное сопротивление 10³–10⁵ Ом — в 10–1000 раз ниже, чем у существующего материала
Постоянную проводимость — производительность, независимую от влажности
Отличную перерабатываемость в пленку — совместимость с существующим оборудованием выдувной пленки
Высокое удлинение (410%) — хорошую стойкость к разрыву для пакетных применений
Структура испытаний:
| Параметр | Значение |
|---|---|
| Объем пробной партии | 500 м² пленки (5 экструзионных прогонов) |
| Месячный объем производства | 10 000 м² |
| Целевое поверхностное сопротивление | <10⁶ Ом/кв |
| Толщина пленки | 0,05 мм |
Таблица данных валидации (внутренняя испытательная структура заказчика):
| Параметр | Существующий материал (ионный антистатик) | DGK-LDPE DD4-5 | Цель | Улучшение |
|---|---|---|---|---|
| Поверхностное сопротивление (Ом/кв) | 5×10⁸ | 4×10⁵ | <10⁶ | В 1000 раз ниже |
| Сопротивление при 25% влажности (Ом/кв) | 8×10¹⁰ | 5×10⁵ | <10⁶ | Стабильно (независимо от влажности) |
| Прочность пленки при растяжении (МПа) | 16 | 18 | >15 | Стабильна |
| Относительное удлинение при разрыве (%) | 350 | 410 | >300 | Улучшено |
| Стойкость пакета к разрыву | Хорошая | Хорошая | Хорошая | Стабильна |
| Визуальное качество | Хорошее | Отличное | Хорошее | Улучшено |
| Брак при экструзии | 3% | 2% | <3% | Снижен |
Интерпретация результатов:
Анализ существующего материала: LDPE с ионным антистатиком обеспечивал предельную ESD-защиту, которая варьировалась с влажностью. При низкой влажности сопротивление увеличивалось на два порядка, создавая риск для высокочувствительных компонентов.
Решение DGK-LDPE DD4-5: LDPE с техническим углеродом обеспечил стабильную, независимую от влажности проводимость на уровне 10³–10⁵ Ом — в 1000 раз ниже, чем у существующего материала. Перерабатываемость в пленку была отличной, с улучшенным удлинением (410%) и сниженным браком. Заказчик одобрил материал для серийного производства.
Вклад DEYU: DEYU предоставил прямую замену материала, обеспечивающую требуемое сверхнизкое поверхностное сопротивление без ущерба для свойств пленки или переработки. Постоянная проводимость устранила вариацию производительности, связанную с влажностью.
Следующие шаги: Рекомендуется полномасштабная производственная валидация для всех размеров пакетов. DEYU может оказывать постоянную техническую поддержку и предоставлять протоколы мониторинга сопротивления в процессе производства.
Применение
| Применение | Почему DGK-LDPE DD4-5 | Ключевое требование |
|---|---|---|
| ESD-пакеты для ИС, полупроводников | Сверхнизкое сопротивление + перерабатываемость в пленку | 10³–10⁵ Ом, независимость от влажности |
| Термоформованные ESD-лотки | Формуемость + проводимость | 10³–10⁵ Ом, ударная вязкость |
| Вкладыши FIBC (опасные порошки) | Заземление + химическая стойкость | 10³–10⁵ Ом, постоянная проводимость |
| Антистатические упаковочные пленки | Стабильная ESD-защита + гибкость | 10³–10⁵ Ом, высокое удлинение |
| Вкладыши для чистых помещений, мешки для отходов | Низкое образование частиц + ESD | 10³–10⁵ Ом, совместимость с чистыми помещениями |
| Проводящие экструзионные профили | Проводимость + размерная стабильность | 10³–10⁵ Ом, экструзионная технологичность |
| Литые ESD-контейнеры | Ударная вязкость + проводимость | 10³–10⁵ Ом, прочность |
| Носители компонентов (литье под давлением) | Размерная стабильность + ESD | 10³–10⁵ Ом, удар без разрушения |
Что должен предоставить покупатель для выбора
Для получения точной рекомендации по применению DGK-LDPE DD4-5 покупатели должны предоставить:
Требование к сопротивлению — диапазон поверхностного или объемного сопротивления (Ом/кв или Ом·см) со стандартом испытаний
Описание применения — пленка, пакет, лоток, вкладыш или другое?
Метод переработки — выдувная пленка, литая пленка, экструзия, термоформование, литье под давлением
Геометрию детали — размеры, толщину стенок, коэффициент растяжения (при термоформовании)
Толщину пленки/листа — целевой диапазон толщин
Механические требования — стойкость к разрыву, устойчивость к проколу, гибкость
Условия окружающей среды — температурный диапазон, химическое воздействие, влажность
Нормативные требования — RoHS, REACH, контакт с пищевыми продуктами, ATEX
Объем производства — годовое или месячное количество
Текущие проблемы — какие проблемы необходимо решить с существующим материалом?
DEYU может оказать поддержку в следующих областях:
Выбор марки на основе требований применения
Рекомендации по технологическим параметрам для стабильной проводимости
Мелкосерийная валидация (25–100 кг) с полными электрическими и механическими испытаниями
Техническая поддержка во время экструзии пленки и пробных литьев
Протоколы контроля качества в процессе производства
Заключение
DGK-LDPE DD4-5 — это высокопроводящий компаунд LDPE от DEYU, разработанный для ESD-упаковки и промышленных применений, требующих поверхностного сопротивления 10³–10⁵ Ом. Сочетая присущую гибкость LDPE, химическую стойкость и технологичность со стабильной, постоянной проводимостью на основе углерода, эта марка обеспечивает надежную ESD-защиту для чувствительных электронных компонентов, опасных материалов и применений в чистых помещениях.
Ключевые выводы:
Сверхнизкое сопротивление — поверхностное сопротивление 10³–10⁵ Ом — в 1000 раз ниже, чем у стандартного рассеивающего LDPE
Постоянная, независимая от влажности проводимость — сеть технического углерода обеспечивает стабильную ESD-защиту независимо от условий окружающей среды — в отличие от ионных антистатиков, теряющих эффективность при низкой влажности
Отличные механические свойства — прочность при растяжении 18 МПа, удлинение при разрыве 410% и ударная вязкость по Изоду без разрушения — обеспечивая прочность и пластичность, необходимые для требовательных упаковочных применений
Гибкость переработки — совместим с выдувной пленкой, литой пленкой, экструзией, термоформованием и литьем под давлением — одна марка для нескольких методов производства
Малый вес — плотность 0,91 г/см³ — экономичная транспортировка и обработка
Подтвержден в применениях — валидирован в ESD-пакетах, пленках, лотках, вкладышах и литых компонентах
Подходит не для всех применений — для применений, требующих более низкой проводимости (10⁶–10⁹ Ом/кв для общего ESD), DEYU предлагает другие марки с другими целевыми сопротивлениями
DGK-LDPE DD4-5 доступен для мелкосерийной валидации и серийных заказов. Техническая команда DEYU может предоставить рекомендации для конкретных применений, поддержку по оптимизации процесса и полную документацию испытаний для квалификации и валидации.
